产品概述

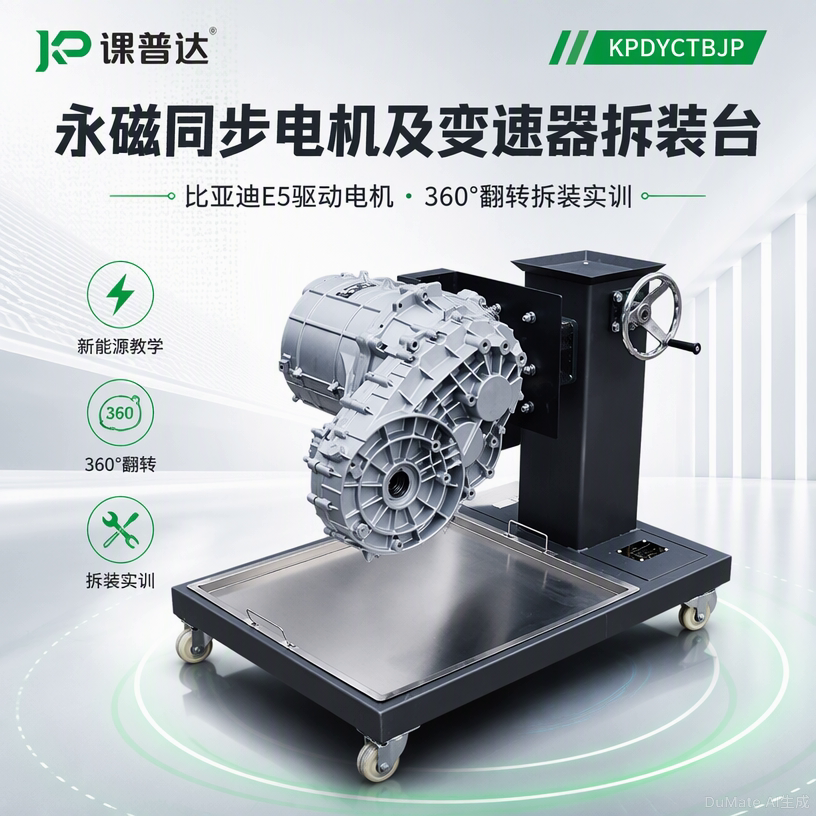

本产品以比亚迪E5纯电动汽车永磁同步电机及单档变速器总成为核心，装配于拆装翻转台架上，构成一套完整的新能源汽车驱动系统拆装实训设备。台架支持电机及变速器轴向360°翻转并在任意角度锁定，方便学员进行电机拆卸、检验、测量与装配全流程实操。适用于中高等职业院校及培训机构开展纯电动汽车驱动电机结构认识、工作原理讲解、零部件测量、诊断与分析的教学和考核需要，操作方便、安全可靠。
设备组成
比亚迪E5永磁同步电机及单档变速器总成 × 1 台；
接油盆 × 1 个；
手柄轮 × 1 个；
翻转架主体 × 1 台。
产品特点
360°翻转、任意锁止：电机及变速器总成固定于翻转架上，可轴向360°翻转并在任意角度锁定，翻转轻松、自锁稳固、操作空间大，充分满足电机解体、装复、调试、检验全过程实训要求；
大面积接油盘：工具、废油、零部件不落地，便于小零件与螺丝集中存放，培养规范良好的工作习惯；
高强度欧标钢结构：翻转架采用高强度欧标钢结构，确保有足够的承重能力，满足拆装时的安全需要；
工业造型，结构合理：美观大方，坚固耐用；
移动便捷、固定稳妥：移动脚轮中有2个为定轮、2个为万向轮（带锁定装置），方便移动和稳妥固定。
技术参数
| 项目 | 参数 |
|---|---|
| 产品型号 | KPDYCTBJP |
| 产品编号 | 875212 |
| 产品名称 | 永磁同步电机及变速器拆装台 |
| 适用车型 | 比亚迪E5 |
| 电机类型 | 永磁同步电机 |
| 电动机最大输出扭矩 | 310N·m / (0～4929rpm) / 30s |
| 电动机额定扭矩 | 160N·m / (0～4775rpm) / 持续 |
| 电动机最大输入功率 | 160kW / (4929～12000rpm) / 30s |
| 电动机额定功率 | 80kW / (4775～12000rpm) / 持续 |
| 电动机最大输出转速 | 12000rpm |
| 电动力总成重量 | 103kg |
| 总传动比 | 6.417 |
| 一级传动比 | 1.667 |
| 主减速传动比 | 3.85 |
| 变速箱润滑油类型 | 齿轮油 SAE80W-90 |
| 变速箱润滑油量 | 3.7L |
实训项目
旋变接插件拆卸与维修；
温控接插件拆卸与维修；
通气阀拆卸与维修；
电机端盖拆卸与维修；
电机内部零件拆卸与维修；
电机转子拆卸与维修；
滚动轴承拆卸与维修；
电机定子拆卸与维修；
密封环拆卸与维修。
