课普达｜纯电动汽车高压系统检测教学平台｜透明电控总成，高压安全实训

产品概述

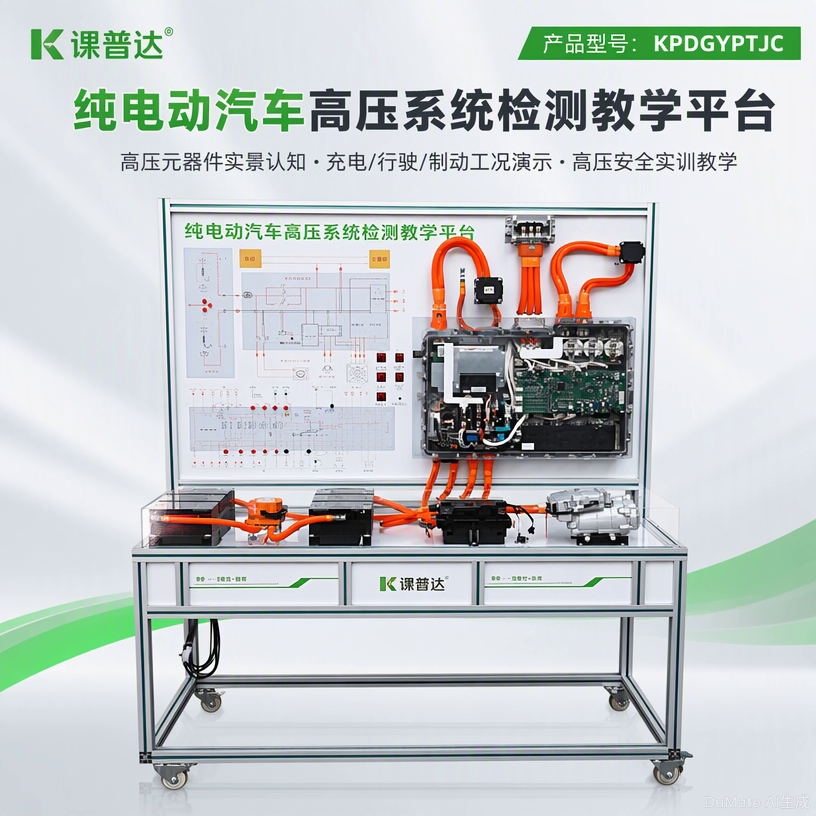

教学平台以纯电动汽车高压线束、高压插接件、高压控制器总成、PTC总成、电动压缩机、高压维修开关等高压元器件为基础，由移动台架与检测面板两部分组成。检测面板绘制高压元器件内部结构及原理图，高压电控总成采用透明化教学设置，顶部以8mm亚克力板覆盖，可直观监测内部高压继电器、IGBT模块、预充电容等核心部件。平台完整展示纯电动汽车高压安全防护系统的电气原理及高压配电逻辑，可动态模拟原车高压安全防护系统的运行状态与工作过程，是职业院校新能源汽车高压安全教学的理想实训设备。

设备组成

产品特点

1. 透明化电控教学：高压电控总成顶部以8mm亚克力板覆盖，内部总正继电器、总负继电器、充电继电器、预充继电器、熔断器、预充电容、VTOG高压电控主板、IGBT模块等一目了然；

2. 动态能量流动演示：可直观实现直流充电、交流充电、车辆减速/刹车、车辆正常行驶等工况下电池能量流动的动态演示；

3. 原厂电路标准：检测面板系统电路图采用UV打印，完全遵循原厂维修手册电路图绘制拼接，教学内容规范严谨；

4. 完整高压安全展示：完整展示纯电动汽车高压安全防护系统的电气原理及高压配电逻辑，动态模拟原车高压系统运行状态与工作过程；

5. 真实高压元器件：以空调PTC加热总成、电动压缩机、高压维修开关、交直流充电口等真实高压器件为基础，贴近实车教学；

6. 台架坚固耐用：采用高强度欧标工业银色铝型材制作，磨砂氧化处理，加以胶条装饰，坚固耐用、外观美观；

7. 移动定位灵活：底部安装4个万向脚轮，脚轮带自锁装置，可固定位置，方便实训室内灵活布置；

8. 面板材质可靠：主面板采用铝塑板，耐候、耐磨、耐高温、高强度、耐腐蚀，适应实训教学高频使用；

9. 高压安全实训：配备高压维修开关、高压互锁系统，满足高压安全操作规范教学与故障诊断实训需求；

10. 测试接口完备：面板配置高质量尼龙料高压安全型4mm香蕉插座孔，方便进行高压系统各项参数测量。

技术参数

实训项目

一、结构认知类

1. 纯电动汽车高压系统总体组成与结构认知；

2. 高压控制器总成内部元器件结构辨识（继电器、熔断器、IGBT模块等）；

3. 空调PTC加热总成结构认知与工作原理学习；

4. 电动空调压缩机结构认知与高压驱动原理学习；

5. 交直流充电口结构认知与接口标准学习；

6. 高压维修开关结构认知与安全防护作用学习；

7. 驱动电机高压插接件结构认知与连接方式学习；

8. 模拟电池组结构认知与高压配电关系学习；

9. 高压线束与高压插接件结构认知。

二、工作原理与系统逻辑类

1. 纯电动汽车高压安全防护系统电气原理学习；

2. 高压配电逻辑与能量管理策略认知；

3. 直流充电工况下电池能量流动动态演示与原理学习；

4. 交流充电工况下电池能量流动动态演示与原理学习；

5. 车辆正常行驶工况下高压系统工作过程学习；

6. 车辆减速/刹车工况下能量回收系统工作原理学习；

7. 高压继电器控制逻辑与工作时序学习；

8. 预充回路工作原理与预充电容作用学习；

9. VTOG高压电控主板功能认知。

三、高压安全与互锁类

1. 纯电动汽车高压区域划分与安全等级认知；

2. 高压安全操作规范与防护措施学习；

3. 高压维修开关的正确使用与操作流程实训；

4. 高压互锁系统工作原理与回路检测实训；

5. 高压系统下电流程与安全防护操作实训；

6. 高压绝缘检测基本原理与操作规范认知。

四、拆装检测与故障诊断类

1. 高压维修开关拆装与检测实训；

2. 高压继电器拆装与性能检测实训；

3. 高压连接线路通断检测与线束检查实训；

4. 高压互锁系统故障设置与诊断实训；

5. 高压系统断路/短路故障模拟与排查实训；

6. PTC加热总成线路检测与故障诊断实训；

7. 电动压缩机高压驱动线路检测实训。

五、维护保养与规范类

1. 高压系统日常检查与维护项目学习；

2. 高压元器件清洁保养与外观检查规范；

3. 高压插接件紧固检查与防水性能检测；

4. 实训台日常维护与台架安全检查。
