产品概述

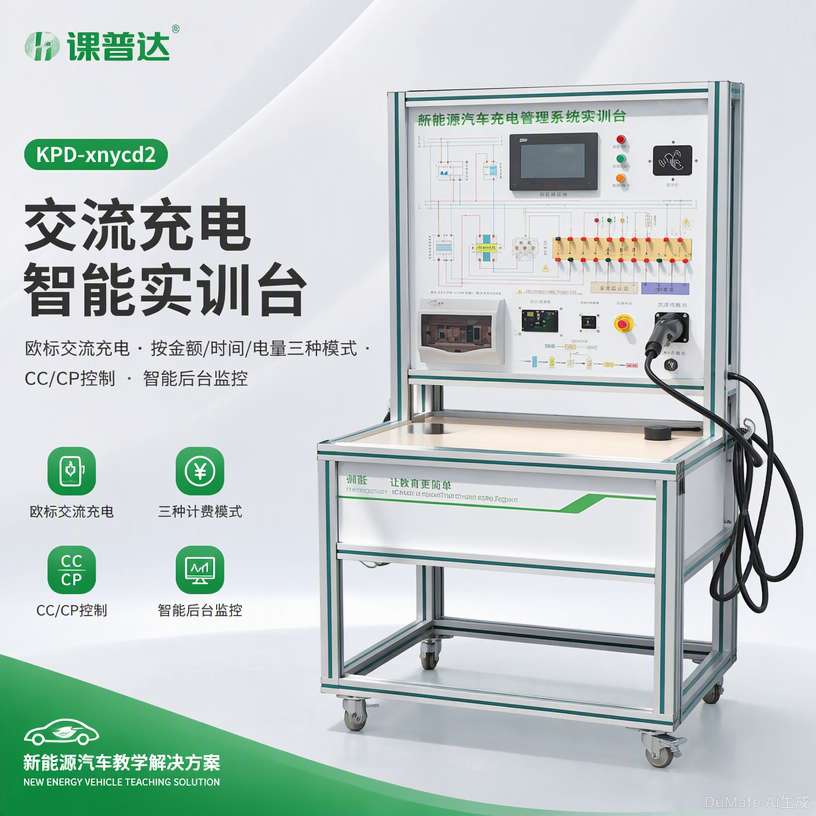

本产品为交流充电智能实训台（产品型号：KPD-xnycd2），是面向新能源汽车充电设施教学与技能训练需求研发的智能化实训设备。实训台完整展示新能源汽车交流充电装置系统，配套真实欧标交流充电枪与车载充电座，采用 32 位高性能嵌入式工业级处理器作为主控制器，全面展示充电桩的组成结构、工作原理、操作方法及故障排除。
实训台支持按金额充电、按时间充电、按电量充电三种智能充电模式，具备完善的安全保护功能，包括输入侧过压/欠压保护、输出侧过压/过流保护、过温/短路/漏电/防雷/电池防反接等多重防护。系统采用欧标通讯协议与 CC/CP 控制充电系统，配备刷卡接触器与智能充电卡，同时支持本地以太网和 GPRS 通讯接口与后台监控平台实时通讯，及时上报事件和充电记录，实现对充电桩的实时监测。
适用于职业院校新能源汽车技术、充电设施运维、电气自动化等课程的教学与实训，培养掌握充电桩结构原理、操作技能和故障诊断能力的应用型人才。
设备组成
| 序号 | 名称 | 规格 | 数量 | 备注 |
|---|---|---|---|---|
| 1 | MCU 处理器 | 32 位高性能嵌入式工业级处理器 | 1 个 | 主控制器 |
| 2 | 移动台架 | 欧标工业银色铝型材/磨砂氧化 | 1 台 | — |
| 3 | 交流接触器 | — | 1 台 | — |
| 4 | 紧急停机开关 | — | 1 个 | 急停保护 |
| 5 | 交流充电枪 | 欧标 | 1 个 | 真实充电枪 |
| 6 | 交流充电座 | 欧标 | 1 个 | 车载充电座 |
| 7 | 刷卡接触器 | — | 1 个 | 配合充电卡 |
| 8 | 充电卡 | 智能充电卡片 | 2 张 | 刷卡启动充电 |
| 9 | 漏电保护开关 | — | 1 套 | 漏电保护 |
| 10 | 主面板 | 铝塑板（耐候、耐磨、耐高温、高强度、耐腐蚀） | 1 块 | UV 打印电路图 |
| 11 | 侧面板 | 铝塑复合板（耐候、耐腐蚀、高强度、耐高温） | 2 块 | — |
| 12 | 测试孔 | 高质量尼龙料高压安全型 4mm 面板香蕉插座孔/PA66 高强度尼龙/黄铜镀镍/RoHS 环保 | 若干 | 高压安全型 |
| 13 | 承重轮 | 尼龙材料一次合成，高承重、高耐磨、双轴承设计 | 4 个 | 带刹车 |
产品特点
真实欧标充电接口：配套欧标交流充电枪与车载充电座，全面展示充电桩的组成、结构、原理、操作及故障排除；
三种智能充电模式：支持按金额充电、按时间充电、按电量充电三种模式，满足不同教学场景需求；
完善安全保护：具有输入侧过压/欠压保护，输出侧过压/过流保护，过温/短路/漏电/防雷/电池防反接等多重安全保护功能；
欧标通讯协议：采用欧标通讯协议为电动汽车充电，实训台及电动汽车均采用 CC 和 CP 控制充电系统；
真实充电端口：真实的交流充电桩充电端口，便于学习充电端口管脚定义及作用，配套充电桩智能充电卡片；
高性能处理器：充电桩系统采用 32 位高性能嵌入式工业级处理器作为主控制器，运算速度快、稳定性高；
智能后台监控：具有本地以太网和 GPRS 通讯接口，与后台监控平台实时通讯，及时上报事件和充电记录，保证监控平台对充电桩实时监测；
工业级台架：采用欧标工业银色铝型材/磨砂氧化框架，铝塑板主面板耐候耐磨耐高温，UV 打印电路图完全遵循原厂维修手册绘制；
高压安全测试孔：采用高质量尼龙料高压安全型 4mm 面板香蕉插座孔，PA66 高强度尼龙/黄铜镀镍，材料电镀符合 RoHS 环保标准；
高承重移动轮：采用尼龙材料一次合成承重轮，高承重、高耐磨、轮面宽大、超高稳定性、旋转灵活、耐久力出众，轴承双轴承设计，承重更均匀，耐压抗冲击。
技术参数
| 项目 | 参数 |
|---|---|
| 产品名称 | 交流充电智能实训台 |
| 产品品牌 | 课普达 |
| 产品型号 | KPD-xnycd2 |
| 产品编号 | 8218129 |
| 台架尺寸 | 1000×800×1700 mm（长×宽×高） |
| 框体材质 | 欧标工业银色铝型材/磨砂氧化 |
| 主面板材质 | 铝塑板（耐候、耐磨、耐高温、高强度、耐腐蚀） |
| 系统电路图喷绘方式 | UV 打印（完全遵循原厂维修手册电路图绘制拼接而成） |
| 侧面板材质 | 铝塑复合板（耐候、耐腐蚀、高强度、耐高温） |
| 测试孔 | 高质量尼龙料高压安全型 4mm 面板香蕉插座孔/PA66 高强度尼龙/黄铜镀镍/RoHS 环保 |
| 承重轮 | 尼龙材料一次合成，高承重、高耐磨、轮面宽大、双轴承设计 |
| 充电标准 | 欧标交流充电标准 |
| 通讯协议 | 欧标通讯协议 |
| 充电控制 | CC/CP 控制充电系统 |
| 充电模式 | 按金额充电、按时间充电、按电量充电三种 |
| 处理器 | 32 位高性能嵌入式工业级处理器（MCU） |
| 通讯接口 | 本地以太网、GPRS 通讯接口 |
| 后台监控 | 支持实时通讯、事件上报、充电记录上报 |
| 安全保护 | 输入侧过压/欠压保护，输出侧过压/过流保护，过温/短路/漏电/防雷/电池防反接保护 |
| 支付方式 | 智能充电卡（刷卡接触器） |
实训项目
交流充电桩总体结构认知与组成识别；
交流充电桩内部电路原理分析与识图；
交流充电桩各部件组成及作用认知；
32 位高性能嵌入式工业级处理器（MCU）功能认知；
欧标交流充电枪结构认知与管脚定义学习；
欧标交流充电座结构认知与管脚定义学习；
交流充电桩的操作方法实训（面板操作/启动/停止）；
按金额充电模式设置与操作实训；
按时间充电模式设置与操作实训；
按电量充电模式设置与操作实训；
CC 控制导引电路原理与信号检测实训；
CP 控制确认电路原理与信号检测实训；
操作充电桩对蓄电池充电全过程实训；
蓄电池通过负载放电全过程实训；
输入侧过压/欠压保护功能测试；
输出侧过压/过流保护功能测试；
过温/短路/漏电/防雷/电池防反接保护功能测试；
紧急停机开关功能测试与急停保护验证；
智能充电卡刷卡操作与接触器动作测试；
本地以太网通讯接口连接与数据传输测试；
GPRS 通讯接口连接与后台监控平台对接；
后台监控平台实时监测与事件上报实训；
充电记录查询与数据分析实训；
故障设置、排除思路和方法实训；
交流充电桩常见故障诊断与排除综合实训。
