产品概述

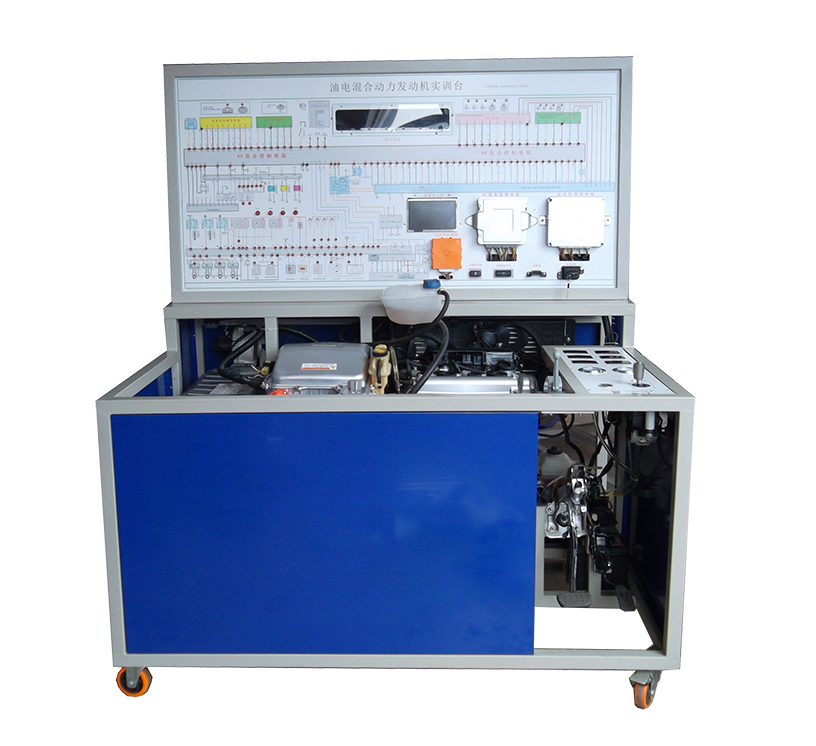

本产品为丰田普锐斯混合动力教学实训台（产品型号：KPD-DD08），采用真实丰田普锐斯 1NZ-FXE 混合动力发动机总成，完整保留发动机控制单元（ECU）、变速器、M1/M2 双电机、201.6V HV 蓄电池、仪表总成及冷却液温度传感器、进气温度传感器、节气门控制总成、空气质量计、氧传感器等全套传感器与执行器。通过外接式检测端子、智能故障设置盒总成、原厂组合仪表及数字/指针/LED 多类型显示仪表，可直观展示混合动力系统的串联/并联工作模式、制动能量回收、零排量起步等核心技术原理。
装置配备电脑数据检测端口，可连接专用或通用型解码器进行 ECU 编码查询、故障码读取与清除、动态数据流读取、波形分析与执行元件测试。适用于职业院校新能源汽车技术、混合动力系统结构与维修、汽车电控技术等课程的教学与技能训练。
设备组成
| 类别 | 组成内容 |
|---|---|
| 动力系统 | 丰田普锐斯 1NZ-FXE 发动机总成（1.5L，77 马力 L4）、发动机控制单元（ECU）、变速器、M1 发电电动机、M2 驱动电动机 |
| 储能系统 | 201.6V HV 蓄电池、500V 电机电压系统、辅助蓄电池 |
| 供油系统 | 汽油箱总成、汽油泵总成、燃油压力表 |
| 传感系统 | 冷却液温度传感器、进气温度传感器、节气门控制总成、空气质量计、氧传感器 |
| 散热系统 | 整套散热机构（含散热器、冷却风扇、水管路等） |
| 点火系统 | 点火开关、点火线圈及高压线 |
| 显示系统 | 原厂组合仪表、五个数字电压表、真空压力表、燃油压力表、LED 电压表、喷油器脉冲 LED 灯、喷油脉宽表 |
| 检测系统 | 外接式检测端子（对应各传感器与执行器）、电脑数据检测端口（支持解码器连接） |
| 故障系统 | 智能故障设置盒总成（支持常见故障设置与诊断实训） |
| 面板系统 | 纯铝塑板控制面板，配有完整彩色混合动力电路原理图 |
| 台架系统 | 可移动台架（1700×1000×1900 mm），万向自锁脚轮，刚性结构焊接，国标方管/角钢，减震元件，表面喷塑处理 |
| 教学资料 | 使用说明书、实训指导书 |
产品特点
真实普锐斯总成：采用真实丰田普锐斯 1NZ-FXE 混合动力发动机，完整保留 ECU、变速器、M1/M2 双电机、201.6V HV 蓄电池及全套传感器执行器，系统真实可靠；
混合动力模式演示：可完整演示串联/并联工作模式——低速时仅靠 M2 电动机驱动（零排量起步），速度提高后发动机与电动机协同驱动，制动时能量回收至 HV 蓄电池；
多类型实时显示：原厂组合仪表实时显示发动机转速及指示灯状态；数字/指针仪表直观展示各传感器电压随负载变化；LED 电压表实时显示传感器变化；喷油器脉冲 LED 灯及喷油脉宽表展示实时信号；
外接式检测端子：所有传感器与执行器均配备外接式检测端子，配合万用表可检测节气门位置、进气温度、水温、爆震、氧传感器等的电压及电阻值，安全直观；
智能故障设置：配备智能故障设置盒总成，可设置发动机常见故障，通过故障显示进行学生故障分析、检测诊断实训，培养故障分析检测诊断思维能力；
解码器深度诊断：配备电脑数据检测端口，可连接专用或通用型解码器，进行 ECU 编码查询、故障码读取/清除、动态数据流读取、波形分析、执行元件测试及系统登录；
移动台架坚固耐用：台架采用刚性结构焊接，国标方管/角钢，支撑可靠，布有减震元件；表面喷塑处理防腐蚀抗老化、不褪色；万向自锁脚轮活动灵活、便于移动教学；
教学面板直观：控制面板采用纯铝塑板，配有完整彩色混合动力电路原理图，与原车控制系统一致，便于学生理解系统工作原理。
技术参数
| 项目 | 参数 |
|---|---|
| 产品名称 | 丰田普锐斯混合动力教学实训台 |
| 产品品牌 | 课普达 |
| 产品型号 | KPD-DD08 |
| 产品编号 | 8255213 |
| 台架尺寸 | 1700×1000×1900 mm（长×宽×高） |
| 实验台尺寸 | 1600×500×1900 mm（长×宽×高） |
| 使用环境 | 温度-5℃～40℃；湿度≤80% |
| 发动机类型 | 丰田普锐斯发动机 |
| 发动机型号 | 1NZ-FXE |
| 排量 | 1.5L，77 马力 L4 |
| 混合动力电动机 | 最大功率 50kW/1200-1540rpm，最大扭矩 400Nm/0-1200rpm |
| HV 蓄电池电压 | 201.6V |
| 电机电压 | 500V |
| 变速器类型 | M1 发电电动机、M2 驱动电动机 |
| 显示仪表 | 原厂组合仪表、五个数字电压表、真空压力表、燃油压力表、LED 电压表、喷油脉宽表 |
| 检测端口 | 外接式检测端子、电脑数据检测端口（支持解码器） |
| 故障设置 | 智能故障设置盒总成 |
| 台架材质 | 国标方管/角钢，刚性结构焊接，表面喷塑处理 |
| 移动方式 | 万向自锁脚轮 |
实训项目
混合动力系统总体结构认知与组成识别；
丰田普锐斯 1NZ-FXE 发动机结构认知与工作原理学习；
发动机控制单元（ECU）功能认知与位置识别；
M1 发电电动机结构认知与工作原理；
M2 驱动电动机结构认知与工作原理；
201.6V HV 蓄电池结构认知与高压安全操作；
变速器结构与混合动力传动原理；
串联工作模式演示与能量流分析（低速纯电驱动）；
并联工作模式演示与能量流分析（发动机+电机协同）；
制动能量回收原理演示与操作；
零排量起步操作与纯电机驱动体验；
冷却液温度传感器检测与信号分析；
进气温度传感器检测与信号分析；
节气门控制总成检测与信号分析；
空气质量计检测与信号分析；
氧传感器检测与信号分析；
外接式检测端子电压/电阻测量实训（配合万用表）；
原厂组合仪表显示功能识别与故障灯含义学习；
数字/指针仪表读数与传感器信号对应关系分析；
智能故障设置盒操作与常见故障模拟诊断；
解码器连接与 ECU 编码查询实训；
故障码读取、清除与动态数据流分析；
波形分析操作与执行元件测试；
燃油压力检测与真空压力检测；
喷油器脉冲信号检测与喷油脉宽分析；
LED 电压表实时监测传感器变化实训；
混合动力系统综合故障诊断与排除实训。
