产品概述

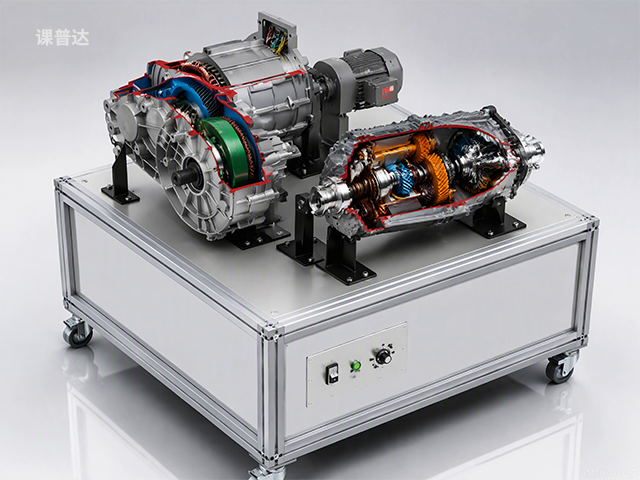

本产品以比亚迪E5电动车永磁同步电机及单档变速箱总成为核心，通过专业解剖剖切处理，剖面喷涂不同颜色，使总成内部的机械结构和相互之间的装配关系清晰展现。配套减速感应电机驱动主轴低速运转，真实演示驱动电机内部机械部件的运动过程，帮助学员直观了解永磁同步电机与纯电动车变速箱的结构与工作原理。适用于中高等职业院校及培训机构开展新能源汽车驱动系统结构认知、工作原理讲解等实训教学。
设备组成
比亚迪E5永磁同步电机总成（解剖剖切件）× 1 台；
比亚迪E5单档变速箱总成（解剖剖切件）× 1 台；
减速感应电机驱动装置 × 1 套；
移动台架（欧标铝型材）× 1 台。
产品特点
永磁同步电机解剖展示：采用永磁同步电机进行剖切，充分展示电动汽车电机机构部分的内外结构、电机电枢与转子机构、各类电机绕线方式及其工作原理；
单档变速箱解剖展示：采用单档变速箱进行剖切，充分展示电动汽车变速箱内部结构；掌握纯电动车变速箱结构特点——仅为两级斜齿轮传动，仅有减速功能，没有变速功能；
彩色剖面喷涂：机械剖面采用不同颜色的油漆进行喷涂，各部件区分清晰，便于结构识别与教学讲解；
减速电机驱动演示：配套减速感应电机，安装在驱动电机主轴上，驱动电机各种工况的低速运转，真实演示驱动电机内部机械部件的运动过程；
欧标铝型材台架：实训台底座采用欧标铝型材制作，加以装饰条装饰，外观美观，质量坚固；带自锁脚轮装置，移动灵活，安全可靠。
技术参数
| 项目 | 参数 |
|---|---|
| 产品型号 | KPDCTBJP |
| 产品编号 | 876832 |
| 产品名称 | 永磁同步电机解剖演示台 |
| 适用车型 | 比亚迪E5 |
| 电机类型 | 永磁同步电机（解剖件） |
| 电机额定功率 | 80kW |
| 电机最大功率 | 160kW |
| 峰值扭矩 | 310N·m |
| 最大转速 | 12000rpm |
| 冷却方式 | 水冷 |
| 变速箱类型 | 单档变速箱（解剖件） |
| 总传动比 | 6.417 |
| 一级传动比 | 1.667 |
| 主减速传动比 | 3.85 |
| 变速箱润滑油类型 | 齿轮油 SAE80W-90 |
| 润滑油量 | 3.7L |
| 台架尺寸 | 1000×800×800 mm（长×宽×高） |
| 框体材质 | 欧标工业银色铝型材/磨砂氧化 |
| 侧面板材质 | 铝塑复合板（耐候、耐腐蚀、高强度、耐高温） |
| 承重轮 | 尼龙材料双轴承万向轮，高承重、高耐磨、带自锁 |
实训项目
掌握驱动电机的内部结构组成与功能；
了解变速箱的内部结构组成与功能；
掌握驱动电机模块各单元教学实训；
掌握变速箱模块各单元教学实训；
掌握驱动电机故障诊断与维修实训；
掌握变速箱故障诊断与维修实训。
