课普达｜现代制冷与空调系统技能实训装置｜空调+冰箱双系统，R22/R600a双制冷剂，模块化故障诊断

产品概述

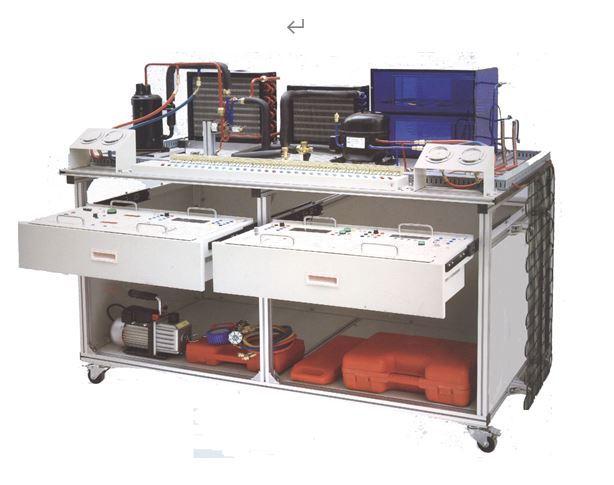

本产品为现代制冷与空调系统技能实训装置，由导轨式铝合金安装平台、空调系统模块、电冰箱系统模块、电气控制系统及制冷专用工具五部分组成，构成一套完整的制冷空调综合实训设备。装置融合了流体力学、热力学、传热学和电气控制等技术，涵盖空调系统（R22 制冷剂）与冰箱系统（R600a 制冷剂）双系统，支持管路安装、电气接线、工况调试、故障诊断与维修等全流程实训。适用于职业院校制冷类相关专业（制冷与空调、制冷设备运用与维修、建筑环境与能源应用工程等）的教学与技能考核。

设备组成

产品特点

1. 空调+冰箱双系统实训：装置涵盖空调系统（R22）与冰箱系统（R600a）两套独立制冷系统，完整覆盖制冷类行业核心技能；

2. 制冷系统全流程实训：支持制冷系统管路的安装、电气接线、工况调试、故障诊断与维修等综合职业能力训练；

3. 模块化独立设计：电气控制与制冷系统独立分开，可以对相应特征点进行测量，既保证学生基本技能训练，又保证电路连接快速、安全可靠；

4. 多种控制方式：空调模块具备制冷、制热、通风、除湿控制功能；冰箱模块具备电子温控与智能温控（单片机+液晶显示+双温控+速冻）两种模式；

5. 真实工况测量：配备 4 只不同量程真空压力表，可测量空调/冰箱系统高、低压侧压力；交流电压表/电流表监测电气系统运行状态；

6. 故障模拟与考核：可模拟故障设置，学生根据工艺分析故障原因、确定故障范围并进行排故，有利于技能鉴定与考核工作；

7. 制冷工具配套齐全：配备便携式焊具、真空泵、胀管扩孔器、弯管器、加液管、修理阀等全套制冷维修工具，支持铜管加工、系统抽真空、制冷剂充注等实操；

8. 安全保护完善：具有漏电压、漏电流保护，热保护器件对压缩机进行过载/过热保护，安全符合国家标准。

技术参数

实训项目

一、制冷系统认知与管路安装

1. 制冷空调系统组成结构认知；

2. 空调系统管路安装与连接实训；

3. 冰箱系统管路安装与连接实训；

4. 铜管切割、胀管、扩口、弯管加工实训；

5. 制冷系统抽真空实训；

6. 制冷剂充注与回收实训（R22/R600a）。

二、电气控制与接线

1. 空调电气控制线路安装与接线实训；

2. 冰箱电子温控电路安装与接线实训；

3. 冰箱智能温控（单片机）电路安装与接线实训；

4. 电气元件识别与检测实训。

三、系统调试与运行

1. 空调制冷工况调试与运行；

2. 空调制热工况调试与运行（四通换向阀切换）；

3. 冰箱制冷工况调试与运行；

4. 系统高低压压力检测与分析；

5. 压缩机启动电流与运行电流监测。

四、故障诊断与维修

1. 制冷系统常见故障设置与排除；

2. 电气控制系统故障诊断与维修；

3. 空调系统故障模拟与排查实训；

4. 冰箱系统故障模拟与排查实训；

5. 制冷系统检漏与维修实训。
