产品概述

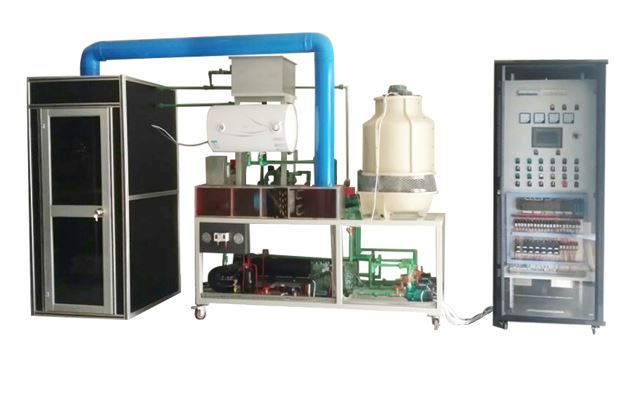

本产品为 TPJY-A1 型中央空调实训考核装置，是面向职业教育制冷技术教学与技能考核需求研制的大型综合实训设备。装置将真实中央空调系统微型化，完整保留系统结构和工作原理，可同时演示夏季制冷循环与冬季制热循环，在蒸发器、冷凝器、冷却塔、模拟锅炉等关键节点配置温度测量点，便于学生观察参数变化与系统运行状态。
装置采用三菱 FX2n-48MR 可编程控制器为核心控制单元，配合模拟量扩展模块 FX2n-4AD-PT、数字量扩展模块 FX2n-2AD，实现手动控制与自动控制双模式切换；上位机软件实时显示系统运行状态及数据，直观监测制冷/制热状态、温度大小、设备运行状态等情况。装置还集成故障模拟系统，满足技能鉴定与考核需求。
适用于高职院校、职业学校《制冷技术》、《制冷流体机械》、《制冷设备维修工（高级工）》、《制冷设备原理与维修》、《制冷空调装置操作安装与维修》、《中央空调工（初级、中级、高级）》、《中央空调系统操作员》等课程的教学与实训，培养掌握空调与制冷技术专业理论知识和实践技能的应用型人才。
设备组成
| 类别 | 组成内容 |
|---|---|
| 电气控制柜 | 铁质双层亚光密纹喷塑结构，透明前门设计；三层铁质面板——上层为电网电压指示、压缩机电流指示、水泵电流指示、带灯保险丝、操作旋钮及执行器件电压测量点；中层为交流接触器、过热保护继电器等执行器件（主回路 380V/控制回路 220V）；下层为三菱 FX2n-48MR PLC 主机、FX2n-4AD-PT 模拟量扩展模块、FX2n-2AD 数字量扩展模块及工作状态指示灯 |
| 实训对象 | 钢结构制成，包含制冷机组、冷却水系统、媒水系统、空气循环处理系统、供暖系统 |
| 制冷机组 | 3 匹全封闭式压缩机、壳管式冷凝器、干式蒸发器、储液罐、内平衡式热力膨胀阀、干燥过滤器、集水器、分水器、操作手阀、高低压力控制器、压力表、视液镜；高压管路红色标识，低压管路蓝色标识，套有保温材料 |
| 冷却水系统 | 3T 玻璃钢冷却塔、冷却水泵、冷却风机、电磁阀、水流开关、闸阀、单向阀 |
| 媒水水系统 | 媒水水泵、分水器、集水器、电磁阀、水流开关、Y 型过滤网、闸阀、单向阀 |
| 空气循环处理系统 | 板式高效过滤器、表冷器、轴流风机、送风管道、温度传感器 |
| 供暖系统 | 电加热水器（1500W，60L）、换热水泵、板式换热器、Y 型过滤器、安全阀 |
| 模拟房间 | 40×40 工业铝型材和铝塑板组装（1100mm×100mm×2000mm），内置数显温度控制器、卧式暗装风机盘管 |
| 测量仪表 | 交流电压表（0-450V）、交流电流表（0-30A/0-5A）、耐震真空压力表（-0.1～1.5MPa/-0.1～3.5MPa）、高低压力控制器、径向压力表（0～0.16MPa） |
产品特点
面向实训教学：将中央空调微型化，保证系统完整性和合理性；整套设备可演示夏季制冷循环和冬季制热循环，关键节点配置温度测量点，增加辅助配置，让学生全面掌握中央空调技能知识；
三菱 PLC 控制：控制器采用三菱 FX2n-48MR 可编程控制器，配合模拟量/数字量扩展模块，上位机软件实时显示系统运行状态及数据；
直观性强：清楚展示制冷循环系统结构及主要部件实物；交流电压表、交流电流表、真空压力表、信号指示灯使系统实时工作状态一目了然；管路设有视液镜可观察制冷剂状态，高压管路红色标识、低压管路蓝色标识；
综合性强：集制冷系统、电气控制系统、故障模拟系统于一体，满足教学实训要求；
双模式控制：支持手动和自动控制，可通过上位机软件监测系统运行工况，包括制冷/制热状态、温度大小、设备运行状态等；控制系统采用连锁控制、保护措施对系统进行保护控制，PLC 程序可编辑改变控制过程；
安全保护完善：具有高低压力、过热保护装置；电压型、电流型漏电保护装置，安全符合国家标准；
模拟房间真实：采用工业铝型材和铝塑板组装模拟房间，内置数显温度控制器和风机盘管，还原真实空调应用场景。
技术参数
| 项目 | 参数 编号：8938656 |
|---|---|
| 产品名称 | 中央空调实训考核装置 |
| 产品型号 | TPJY-A1 型 |
| 输入电源 | 三相五线～380V±10% 50Hz |
| 外形尺寸 | 300cm×100cm×210cm（长×宽×高） |
| 制冷剂类型 | R22 |
| 最大供冷量 | 7.5kW |
| 冷却循环水泵 | 38L/min，扬程 10m |
| 冷冻循环水泵 | 38L/min，扬程 10m |
| 供热循环水泵 | 38L/min，扬程 10m |
| 模拟锅炉功率 | 1500W，容量 60L |
| 风机盘管风量 | 350m³/h |
| 系统保护 | 高低压力保护、过热保护装置 |
| 安全保护 | 电压型/电流型漏电保护装置，符合国家标准 |
| 电气控制柜尺寸 | 800mm×600mm×1800mm（长×宽×高） |
| 模拟房间尺寸 | 1100mm×100mm×2100mm（长×宽×高） |
| 压缩机参数 | 3 匹旋转式，220V，制冷量 7200W，输入功率 2340W，R22，感应电机，内置保护器，启动电容 50uF/370V |
| 冷凝器参数 | 壳管式，换热面积 1.2m²，设计温度 60℃，管程水/壳程 R22 |
| 蒸发器参数 | 干式，换热面积 1.6m²，设计温度 40℃，管程 R22/壳程水 |
| 冷却塔参数 | 3T 玻璃钢，冷却水量 3m³/h，Φ70×113cm，电机功率 0.18kW |
| 水泵参数 | 输出功率 200W，输入功率 400W，额定转速 2850rpm，额定流量 38L/min，额定扬程 10m，进出口管径 25mm |
| 板式换热器参数 | 单片换热面积 0.023m²，最大流量 4m³/h，不锈钢材质，设计温度 -195℃～220℃ |
| PLC 控制器 | 三菱 FX2n-48MR 主机 + FX2n-4AD-PT 模拟量扩展模块 + FX2n-2AD 数字量扩展模块 |
基本配置清单
| 序号 | 名称 | 主要部件/器件及规格 | 数量 | 备注 |
|---|---|---|---|---|
| 1 | 电气控制柜 | 800mm×600mm×1800mm | 1 套 | 双层喷塑结构，透明前门 |
| 2 | 模拟房间 | 1100mm×100mm×2100mm | 1 套 | 铝型材+铝塑板组装 |
| 3 | 制冷机组 | 3 匹压缩机、壳管式冷凝器、干式蒸发器、储液罐、膨胀阀、过滤器、集水器、分水器、手阀、压力控制器、压力表、视液镜 | 1 套 | 红蓝管路标识，带保温 |
| 4 | 冷却水系统 | 3T 玻璃钢冷却塔、冷却水泵、冷却风机、电磁阀、水流开关、闸阀、单向阀 | 1 套 | — |
| 5 | 媒水水系统 | 媒水水泵、分水器、集水器、电磁阀、水流开关、Y 型过滤网、闸阀、单向阀、自动排气阀 | 1 套 | — |
| 6 | 空气循环处理系统 | 板式高效过滤器（30cm×30cm×7cm）、表冷器（铜管铝翅片 3×6）、轴流风机（220V/1430r/min/65W）、送风管道（Φ20cm）、温度传感器（Pt100/25cm） | 1 套 | — |
| 7 | 供暖系统 | 电加热水器（1.5KW/60L）、换热水泵、板式换热器、Y 型过滤器、安全阀（DN15） | 1 套 | — |
| 8 | 测量仪表 | 交流电压表（0-450V）、交流电流表（0-30A/0-5A）、耐震真空压力表（-0.1～1.5MPa/-0.1～3.5MPa）、高低压力控制器、径向压力表（0～0.16MPa） | 1 套 | — |
| 9 | 三菱 PLC 编程软件 | 配套应用程序 | 1 张 | — |
| 10 | 电脑桌 | — | 1 张 | 自备 |
| 11 | 组态软件触摸屏 | 显示终端 | 1 只 | — |
| 12 | PC/PPI 通讯电缆 | — | 1 根 | — |
| 13 | 扳手 | 0-250mm | 2 把 | — |
| 14 | 螺丝刀 | 十字 | 1 把 | — |
| 15 | 内六角扳手 | 6mm | 1 把 | — |
| 16 | 实验指导书 | — | 1 份 | — |
实训项目
中央空调系统结构及设备工作原理的认识与掌握；
中央空调启动、运行和调试操作；
中央空调运行工作情况记录与运行参数检测；
三菱 PLC 可编程控制器编程及调试实训；
制冷系统管道氮气吹净排污、真空泵抽真空、焊接处检漏、加氟操作；
冷却水系统排空操作与吸气、排气阀调节；
媒水系统排空操作与流量调节；
中央空调系统停开机操作；
压力保护装置、油压压差保护装置调节与安全阀整定；
根据机组运行工况调节能量调节装置；
制冷机组主要部件（压缩机、冷凝器、蒸发器、膨胀阀）识别与功能测试；
冷却塔工作原理与冷却水循环操作；
媒水系统分水器、集水器功能认知与操作；
空气循环处理系统（过滤器、表冷器、风机盘管）操作与维护；
供暖系统（电热水器、板式换热器、换热水泵）运行操作；
模拟房间温度控制与风机盘管风量调节；
电气控制系统（交流接触器、热继电器、PLC）接线与调试；
高低压保护装置设定与故障模拟排除；
温度传感器（Pt100）测量与数据采集；
视液镜制冷剂状态观察与系统运行分析。
