产品概述

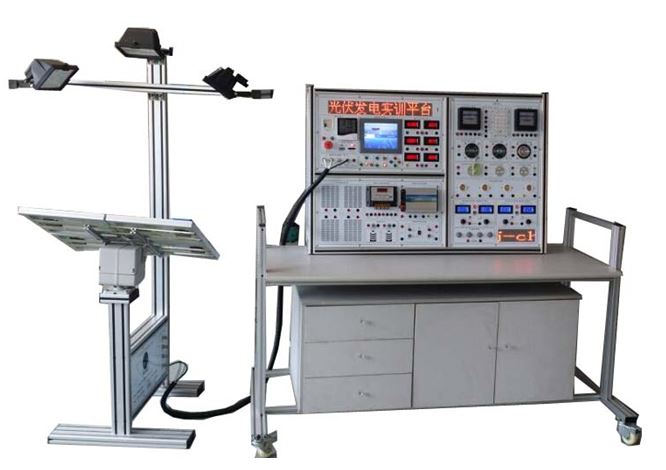

本产品为太阳能光伏发电实训系统，由双轴跟踪系统、实验台、实验桌三大部分组成，构成一套完整的光伏发电综合实训设备。系统涵盖太阳能电池组件阵列、多功能双轴跟踪系统、模拟光源控制系统、8吋触摸屏监控系统、16×128 LED汉字点阵系统、环境监测系统、数显太阳能充放电控制器、免维护铅酸蓄电池组、单相离网逆变系统、单相并网逆变系统、双路直流恒压恒流电源、太阳能交直流负载系统等核心模块，各系统采用模块化设计。支持光伏电池板特性测试、双轴跟踪控制、蓄电池充放电管理、离网/并网逆变、负载应用等全流程实训。适用于职业院校新能源光伏发电技术、电力电子技术、自动化控制等课程教学与技能考核。
设备组成
| 类别 | 组成内容 编号：8917630 |
|---|---|
| 双轴跟踪系统 | 4块小型太阳能电池板阵列（单块10W/17.5V/0.57A，可串并联组合）；多功能双轴跟踪机构（交流电机/直流步进电机+减速机构，手动/自动/遥控三种模式，水平回转0-360°，俯仰0-90°，精度±0.5°）；模拟光源控制系统（大功率投光灯，光谱接近太阳光）；重型工业铝型材框架（1.2×0.85×1.8 m，约35KG） |
| 实验台 | 铝木结构后倾式设计；加厚工业环氧树脂板面板；LED汉字点阵（两块P3.0室内红色16×64级联，预留程序下载接口）；室内环境监测（液晶屏显示温度/湿度/时钟）；8吋工业触摸屏监控（实时显示电压/电流/功率/频率/曲线，开放接口支持二次开发）；六只智能数显通讯仪表（交直流电压/电流）；按键开关控制系统（模拟光源+双轴跟踪控制，带指示灯）；双系统数显太阳能充放电控制器（12V/24V自动识别，0-10A充放电，过压/过流/防反接/过热保护，双路负载光控定时）；铅酸免维护蓄电池组（12V 12AH×2组）；单相离网逆变器（纯正弦波，DC10.5-15V/AC220V，150W额定/300W瞬间）；单相并网逆变器（DC10.5-28V/AC180-260V，MPPT功能，99%功率因数）；双路恒压恒流电源（DC0-30V/0-5A×2路）；丰富负载单元（感性：DC12V/24V/AC220V风扇；阻性：DC12V/24V/AC220V LED灯；通用：28W庭院灯、四组螺口灯座、10Ω-99.99K可变电阻箱）；两块机械式电度表 |
| 实验桌 | 铝木结构（1.66×0.85×1.0 m，约40KG），用于放置计算机及辅助设备 |
| 安全保护 | 漏电保护（动作电流≤30mA，动作时间≤0.1s）；过压/过流/防反接/过热保护；输入防反接 |
产品特点
双轴跟踪三模式控制：采用四象限光电传感器控制，支持手动（四方向独立控制）、自动（向日葵式逐光追踪，输出功率最大化）、遥控（15米内无线控制）三种工作模式；
模块化开放设计：各系统模块化、开放化设计，采用品牌加粗实训导线进行各种光伏实训，提高学生动手能力和实训速度；
真实工业级组件：采用4块工业太阳能电池板，可进行串并联组合，模仿大型工业光伏发电系统组建；
双路恒压恒流测试：提供两路DC0-30V/0-5A恒压恒流电源，便于对太阳能控制器各项参数进行测试；
离网+并网双逆变：单相纯正弦波离网逆变器（150W/300W）+单相并网逆变器（MPPT/99%功率因数），完整覆盖光伏两种应用模式；
双系统蓄电池组：增加蓄电池组（12V 12AH×2），便于对控制器双系统实训内容展开；
LED点阵二次开发：采用P3.0红色16×64 LED点阵模块，预留程序下载接口，便于学生学习单片机点阵控制及二次开发；
触摸屏监控开放接口：8吋工业触摸屏实时监控所有电气参数及动态曲线，开放所有接口便于客户二次开发升级；
丰富负载工业应用：配备交直流感性/阻性/通用负载及机械式电度表，使学生全面了解光伏工业应用。
技术参数
| 项目 | 参数 |
|---|---|
| 产品名称 | 太阳能光伏发电实训系统 |
| 输入电源 | AC 220V±10%、50Hz |
| 电源功率 | ≤1KW |
| 漏电保护 | 动作电流≤30mA、动作时间≤0.1s |
| 工作环境 | 温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m |
| 实训台 | 尺寸：1200×250×800 mm（长×宽×高）；重量：约45KG |
| 双轴跟踪系统 | 尺寸：1.2×0.85×1.8 m（长×宽×高）；重量：约35KG；跟踪精度：±0.5° |
| 实验桌 | 尺寸：1.66×0.85×1.0 m（长×宽×高）；重量：约40KG |
| 太阳能电池板（单块） | 最大输出功率：10W；开路电压：21.9V；短路电流：0.88A；工作电压：17.5V；工作电流：0.57A；最大系统电压：1000V；尺寸：336×308×25 mm；重量：1.4KG |
| 离网逆变器 | 直流输入：DC10.5-15V；输出电压：AC220V±5%；额定功率：150W；瞬间功率：300W；输出波形：纯正弦波；频率：50Hz；转换效率：＞85%；空载电流：＜0.5% |
| 并网逆变器 | 直流输入：DC10.5-28V；最大输入：＜DC30.2V；输出电压：AC180-260V；频率：45-53Hz；最大输出功率因数：99%；MPPT功能：有；孤岛保护：有；谐波失真：＜5% |
| 蓄电池组 | 12V 12AH铅酸免维护×2组 |
| 控制器 | 12V/24V自动识别；充放电电流0-10A；双路负载输出；光控定时可调 |
实训项目
实验一、太阳能电池板特性实验系列
电池板开路电压测试实验；
电池板短路电流测试实验；
电池板I-V特性测试实验；
电池板最大输出功率计算实验；
电池板填充因子计算实验；
电池板转换效率测量实验；
开路电压与相对光强的函数关系；
短路电流与相对光强的函数关系；
电池板P-V特性测试实验；
电池板暗伏安特性测试实验；
组件输出特性测试实验；
串联电阻对填充因子的影响测试；
并联电阻对填充因子的影响测试；
电池光谱特性测试实验；
电池板的串联开路电压测试实验；
电池板的串联短路电流测试实验；
电池板的并联开路电压测试实验；
电池板的并联短路电流测试实验；
负载特性测试实验。
实验二、双轴跟踪系统实验系列
逐日系统原理实验；
太阳光跟踪定位传感器原理实验；
环境对光伏转换影响实验；
跟踪控制器操作实验；
太阳能光控跟踪实验；
太阳能光控-时控跟踪实验；
电池组件环境监测实验。
实验三、太阳能蓄电池控制器实验系列
太阳能蓄电池充电控制实验；
控制器充放电保护实验；
蓄电池电压、电流测试实验；
蓄电池电量估测实验；
控制电池电流流入、输出实验；
控制器环境温度测量实验；
控制器光控-时控输出实验。
实验四、太阳能应用实验系列
太阳能交、直流风扇实验；
太阳能路灯实验；
太阳能警示灯实验；
太阳能充电器实验；
太阳能可变阻抗负载实验。
实验五、太阳能负载实验系列
最大输出电流实验；
最大输出功率实验；
在不同恒压状态下电流特性；
在不同恒流状态下电压特性。
实验六、太阳能光伏逆变器实验系列
逆变器的工作原理分析实验；
输出电压、电流测试实验；
最大输出功率的估算实验；
过载或短路保护演示实验；
输入电压防反接演示实验；
输入电压范围测试实验；
转换效率计算实验。
