产品概述

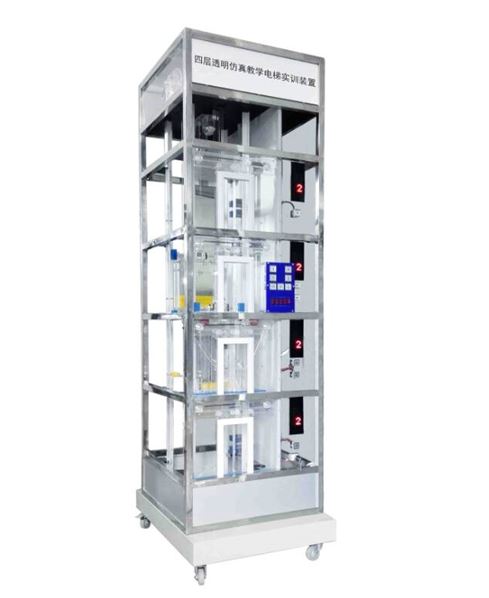

本产品为四层透明仿真教学电梯模型，集 PLC 可编程控制、变频调速（VVVF）、传感器检测、位置控制、复杂开关量控制、时序逻辑控制于一体。采用三菱 FX2N-64MR 主机+三菱 FR-D720S-0.4KW 变频器，配合透明有机玻璃井道结构，真实还原客梯全部功能（自动平层、自动开关门、顺向响应、直驶、安全保护、消防/检修模式等）。支持多台电梯联网群控、并联控制、集选控制等复杂调度实训，适用于职业院校、技工学校 PLC 编程、电梯控制技术、机电一体化等课程教学。
设备组成
| 类别 | 组成内容 |
|---|---|
| 电梯框架 | 四层四站客梯结构，900×700×2300 mm；不锈钢型材外框+透明有机玻璃井道；冷轧板底座（1.5mm 厚，静电喷塑） |
| 驱动系统 | 曳引机（速比 30:1，模数 1.5 蜗轮减速器）；三相异步电机（AC 220V，180W，2800r/min）；变频器（三菱 FR-D720S-0.4，VVVF 调压调速调频） |
| 控制系统 | PLC（三菱 FX2N-64MR-001）；总电源/控制电源/接线板；旋转编码器（顶部安装）；语音报站系统 |
| 井道部分 | 导轨、对重装置、缓冲器、限速器钢丝绳张紧装置、极限开关、平层感应器、随行电缆 |
| 厅门部分 | 4 层厅门、召唤按钮盒、楼层液晶显示装置 |
| 轿厢部分 | 轿厢、安全钳、导靴、自动开门机、平层装置、操纵盒、内指示灯、照明、风扇 |
| 安全保护 | 限速器+安全钳、弹簧缓冲器、终端极限开关、门安全触板、门机力矩保护、层门连锁、超重报警 |
| 工具附件 | 内六角扳手、活扳手、挡圈钳、尖嘴钳、螺丝刀、使用说明书、编程软件、通讯线缆等 |
产品特点
真机结构透明可视：按实际电梯设计，采用高级铝合金+透明有机玻璃制作，内部结构一目了然；排线隐藏于导线槽和专用托链内，简洁安全；
功能完备贴近真机：具备自动平层、自动关门、顺向响应轿内外呼梯信号、直驶、急停、慢上/慢下、照明、风扇等功能；四种自设工作模式可快速切换；
多重安全保护体系：限速器+安全钳超速保护、弹簧缓冲器、终端极限开关、门安全触板、门机力矩保护、层门连锁、超重报警，与实际电梯安全系统一致；
PLC 智能控制+变频调速：三菱 FX2N-64MR 逻辑控制，FR-D720S 变频器 VVVF 调速，支持加减速/正反转/点动/模拟输入控制；兼有过压/欠压/过流/过载/断相/缺相等保护；
联网群控进阶实训：支持多台电梯联网控制、实时互动、合理调度；可实现群控、并联控制（2-3 台）、集选控制、信号控制等复杂功能，适合研究生课题；
二次开发接口：软硬件开放式结构，可配合外部 PLC、单片机完成三层/四层电梯控制实训；自带单片机控制模块及 RS-232 通讯接口，支持上位机仿真控制；
检修消防模式：故障时可切换检修站操作，控制运行方向，安全时刻开门；火灾等紧急情况下模拟消防运行模式；
独立控制灵活操作：轿厢升降和厢门开关可独立控制；厢门与电梯自动同步动作；关门防夹人、超重报警、轿厢灯独立开关；
升降速度可调：运动平稳，升降状态和当前楼层同步显示；极限位置自动断电保护；
配套软件齐全：配套 GX-Developer 梯形图编程软件、FP 编程器、电梯仿真教学软件、PLC 通讯线缆，教师易教学生易学。
技术参数
| 项目 | 参数 |
|---|---|
| 产品型号 | KPDDTX-04 |
| 产品编号 | 8913329 |
| 产品名称 | 四层透明电梯仿真教学电梯模型 |
| 输入电源 | AC 220V±7% 50Hz |
| 外形尺寸 | 900×700×2300 mm（长×宽×高） |
| 层站形式 | 客梯（四层四站四门） |
| 控制方式 | PLC（三菱 FX2N-64MR-001）+ VVVF 变频集选控制 |
| 变频器 | 三菱 FR-D720S-0.4KW |
| 曳引机 | 速比 30:1，模数 1.5（蜗轮减速器） |
| 拖动电机 | AC 220V，180W，2800r/min |
| 外框材料 | 不锈钢型材 |
| 底座材料 | 1.5mm 冷轧板，静电喷塑 |
| 移动装置 | 底部万向轮 |
实训功能
传感器检测与位置控制实训；
变频器基本使用与 VVVF 调速实训；
定时器指令应用实训；
数学运算指令应用实训；
高速计数器应用实训；
轿厢自动开关门控制实训；
电梯模拟运行呼叫指示驱动实训；
楼层显示与控制实训；
门机力矩安全保护实训；
厅门安全控制实训；
电梯终端开关保护实训；
电梯升降减速控制实训；
光电编码器定位实训；
语音报站系统实训；
信号控制电梯实训；
PLC 通讯与联网群控实训；
并联控制电梯实训（2-3 台）；
集选控制电梯实训；
消防模式运行实训；
检修模式操作实训；
单片机外部控制实训；
上位机仿真控制实训；
电梯结构及维护技能教学（配套仿真软件）。
