产品概述

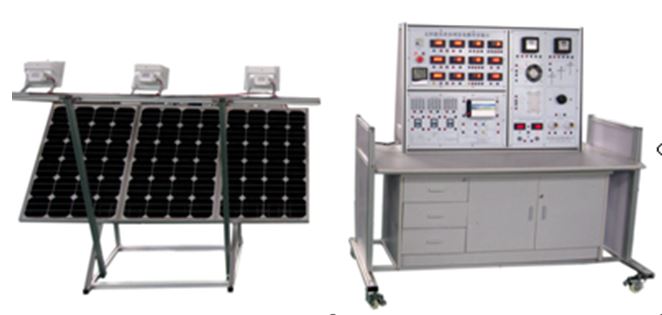

本产品为太阳能光伏并网发电教学实训台，由光伏阵列系统单元与光伏并网系统单元两部分组成，构成一套完整的分布式光伏发电教学实训设备。系统涵盖 300W 光伏组件阵列、并网逆变器、MPPT 最大功率跟踪系统、电网监控接口等核心模块，支持光伏直流电 → 交流电并网转换、MPPT 电压跟踪、电网参数监控、电磁兼容性检测等完整实训。适用于中高等职业院校及培训机构开展新能源光伏发电技术、并网逆变技术、电力电子技术等实训教学。
设备组成
300W 光伏组件阵列（输出电压 DC12V）× 1 套；
光伏并网逆变器（额定交流输出功率 200W，220VAC/50Hz）× 1 台；
MPPT 最大功率跟踪系统（跟踪范围 DC12.5V-30V）× 1 套；
电网监控模块（带电气隔离 RS485 数据传输）× 1 套；
交流输出配电单元 × 1 套；
直流输入配电单元 × 1 套；
可移动台架 × 1 台；
使用说明书及实验指导书 × 1 套。
产品特点
真实光伏并网发电系统：采用 300W 光伏组件阵列，直流输出经并网逆变器转换为 220V/50Hz 交流电，真实演示太阳能光伏并网发电全过程；
MPPT 最大功率跟踪：配备 MPPT 系统，自动跟踪光伏阵列最大功率点（电压范围 DC12.5V-30V），确保光伏能量转换效率最大化；
高效率并网逆变：逆变器效率 ηmax＞94%，功率因数＞0.99，并网频率范围 47.8～51.2Hz，符合电网并网要求；
电网监控与数据采集：通过带电气隔离的 RS485 接口进行数据传输，支持电网参数实时监控与采集；
完善的安全保护：并网逆变器具备过压、欠压、过流、短路、反接、防雷等多重保护功能，确保实训安全；
低自耗电设计：逆变器自耗电＜7W，待机功耗低，适合教学长时间运行；
电磁兼容性达标：符合 EN50081/EN50082/EN61000-3-2/DIN VDE 126 等欧盟电磁兼容标准，相移＜1°，直流电压纹波 VPP＜10%；
结构稳固、移动便捷：台架采用钢结构焊接，表面喷涂处理；底部带自锁脚轮，移动灵活，方便教学。
技术参数
| 项目 | 参数 编号：8928563 |
|---|---|
| 产品型号 | KPDTYFNBQ |
| 产品名称 | 太阳能光伏并网发电教学实训台 |
| 光伏阵列系统单元 | |
| 光伏阵列输出电压/功率 | DC12V / 300W |
| 并网频率范围 | 47.8～51.2Hz |
| 逆变效率 | 94.5% |
| 功率因数 | ＞0.99 |
| MPPT 电压跟踪范围 | DC12.5V-30V |
| 工作环境温度 | -20℃～50℃ |
| 相对湿度 | ＜90%（25℃） |
| 光伏并网系统单元 | |
| 直流输入额定方阵输入功率 | 300W |
| MPPT 电压范围 | DC12.5V-30V |
| 直流输入电压 | DC 12V |
| 交流输出额定功率 | 200W |
| 额定输出电压 | 220VAC |
| 额定频率 | 50Hz |
| 最大效率 | ηmax＞94% |
| 电网监控接口 | RS485（带电气隔离） |
| 电磁兼容性 | EN50081, EN50082, EN61000-3-2 |
| 电网检测标准 | DIN VDE 126 |
| 相移 | ＜1° |
| 设备自耗电 | ＜7W |
| 直流电压纹波 | VPP＜10% |
实训项目
太阳能光伏发电系统组成结构认知；
光伏组件特性与输出特性测试；
光伏阵列串并联连接实训；
MPPT 最大功率跟踪原理与测试；
并网逆变器工作原理认知；
逆变器效率与功率因数测量；
直流电→交流电转换过程观察；
并网条件检测与并网操作实训；
电网参数监控与数据采集实训；
RS485 通讯接口与数据传输实训；
光伏系统故障设置与排除；
电磁兼容性测试与标准认知；
光伏并网发电系统综合调试。
