产品概述

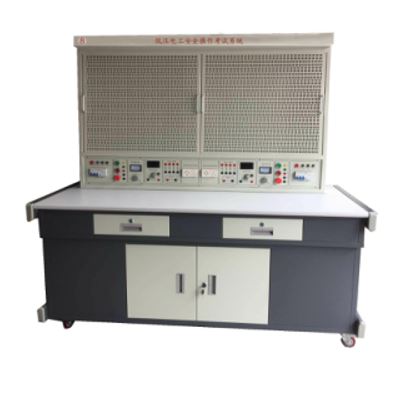

本产品为初级维修电工实训装置（网孔板、双组型），由实训桌、网孔板、实训元器件（33类/每组）三部分组成，构成一套完整的基础电工技能综合实训设备。学生根据实训线路进行元器件的合理布局，安装、接线全部由学生自行完成，接近工业现场。能完成机床线路、电机控制线路、照明配电的模拟操作与安装调试综合实训，训练学生动手能力和实操技能。实训项目可自行确定，根据所选项目选择相应元器件。该装置也可作为电工考工的考核设备。
设备组成
| 类别 | 组成内容 |
|---|---|
| 实训桌 | 铁质双层亚光密纹喷塑结构，桌面为防火、防水、耐磨高密度板；左右各设两个抽屉（带锁）放置工具及资料，下方储存柜放置模块和实验导线；电脑桌联体设计 |
| 网孔板 | 1.5mm 厚冷轧钢网孔板，尺寸 600×700 mm，挂件式，实训时挂在控制屏上，可方便拿下，便于元器件安装和布局 |
| 电源控制屏 | 每组提供线电压 380V 和相电压 220V 两种电源；450V 指针式交流电压表 1 只（波段开关切换指示三相线电压）；启/停按钮控制电源输出，急停按钮；短路保护；安全型插孔三相电源输出两组，单相电源输出采用二插三孔式插座 |
| 直流电源 | 220V/0.5A 励磁电源一路；0～30V/2A 可调直流稳压电源，配直流仪表显示，精度 1.0 级 |
| 整流器件 | 5408 二极管 4 只/工位，用于能耗制动整流电路 |
| 安全保护 | 自动空气开关通断电源；急停保护；电压型漏电保护器；电流型漏电保护器；过压保护；过流保护；过载保护；隔离变压器 |
产品特点
网孔板自由布局：电气控制线路元器件都装在网孔板上，操作方便、更换便捷、易扩展功能或开发新的实训项目（增购元器件即可增加相应实训项目）；
双工位独立电源：实训台配备两组相互独立的电源，互不干扰，可同时供两个学生进行实训；
即插即用、占地面积小：操作台只需三相四线的交流电源即可投入使用，占地面积小、节约实训用房、减少基建投资、经济效益显著；
多重漏电保护：设有电压型漏电保护器和电流型漏电保护器，能确保操作者安全；电源输出均有监视及短路保护等功能，使用安全可靠。
技术参数
| 项目 | 参数 |
|---|---|
| 产品编号 | 894331 |
| 产品名称 | 初级维修电工实训装置（网孔板、双组型） |
| 输入电源 | 三相四线制 380V±10% 50Hz |
| 工作温度 | -5℃～+40℃ |
| 相对湿度 | ＜85%（25℃） |
| 装置容量 | ＜1.5KVA |
| 外形尺寸 | 1600×720×1630 mm（长×宽×高） |
| 网孔板尺寸 | 600×700 mm |
| 网孔板材质 | 1.5mm 厚冷轧钢 |
| 实训桌材质 | 铁质双层亚光密纹喷塑，防火防水耐磨高密度板桌面 |
参考实训项目
电工布线工艺实训；
两个开关控制一盏灯线路训练；
声控开关控制白炽灯电路训练；
二地控制一盏灯电路训练；
三地控制一盏灯电路训练；
日光灯线路接线训练；
单相电度表直接安装接线；
单相电度表经电流互感器安装接线；
室内照明电路安装训练；
配电板安装训练；
交流负载电功率的测量；
三相异步电动机直接启动控制；
三相异步电动机接触器点动控制线路；
三相异步电动机接触器自锁控制线路；
三相异步电动机 Y/△ 自动控制线路；
用倒顺开关控制三相异步电动机正反转线路；
接触器联锁的正反转控制线路；
按钮联锁的三相异步电动机正反转控制线路；
双重联锁的三相异步电动机正反转控制线路；
三相异步电动机多地控制；
工作台自动往返控制线路；
三相异步电动机串电阻降压启动控制线路；
三相异步电动机能耗制动控制线路。
元器件清单（每组配备）
| 序号 | 名称 | 型号与规格 | 数量 |
|---|---|---|---|
| 1 | 单相电度表 | DD862-2 | 1 |
| 2 | 单相闸刀开关 | HK8 | 1 |
| 3 | 拉线开关 | 4A/250V | 1 |
| 4 | 平灯头 | 6A/250V | 2 |
| 5 | 圆形插座 | T3-10 | 1 |
| 6 | 电流互感器 | LQG-0.5 | 1 |
| 7 | 墙壁开关座 | 2 | |
| 8 | 声控开关 | 118-B30 | 1 |
| 9 | 低压断路器 | DZ108-20/10 | 1 |
| 10 | 螺旋式保险盒 | RL1-15/3A | 3 |
| 11 | 直插式保险盒 | RT14-20/2A | 2 |
| 12 | 交流接触器 | CJX2-0910 | 3 |
| 13 | 辅助触头 | F4-22 | 3 |
| 14 | 热继电器 | R16B-20/3 | 1 |
| 15 | 通电延时时间继电器 | ST3PA-B/380V（0-60S） | 1 |
| 16 | 时间继电器座 | PF-083A | 1 |
| 17 | 3H 铁壳按钮 | 2 | |
| 18 | 行程开关 | LX9-222 | 2 |
| 19 | 行程开关 | LX9-001 | 2 |
| 20 | 倒顺开关 | K03-15 | 1 |
| 21 | 日光灯管 | Y210RR25/10W | 1 |
| 22 | 镇流器 | 13W | 1 |
| 23 | 日光灯座 | 2 | |
| 24 | 大功率电阻 | 3 | |
| 25 | 二极管 | 1 | |
| 26 | 接线端子排 | JF5-2.5/5 | 5 |
| 27 | G 形导轨 | 1 | |
| 28 | 走线槽 | 2 米 | 2 |
| 29 | 螺丝 | 90 | |
| 30 | 螺丝刀 | 2 | |
| 31 | 尖嘴钳 | 1 | |
| 32 | 剥线钳 | 1 | |
| 33 | 三相鼠笼异步电动机 | 380V/Y/△ 180W | 1 |
