产品概述

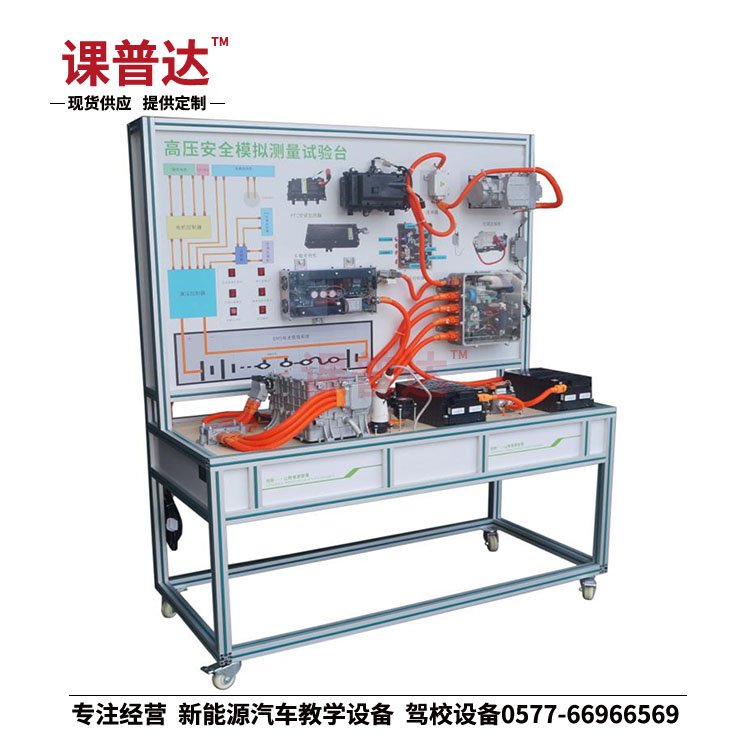

本产品为混合动力汽车高压驱动示教板（产品型号：KPD-xnygyxt，产品编号：8248221），以比亚迪秦混合动力汽车真实高压系统为基础，完整展示高压线束、高压插接件、高压控制器总成、PTC 加热总成、电动空调压缩机、高压维修开关等核心高压元器件。装置由移动台架与检测面板两部分组成，满足对混合动力汽车高压安全工作原理及诊断的教学需要。
检测面板绘制有高压元器件内部结构及原理图，可直观对照原理结构图与高压元器件实物，完整展示比亚迪秦混合动力汽车高压安全防护系统的电气原理及高压配电逻辑，动态模拟原车高压安全防护系统的运行状态与工作过程。高压电控总成采用透明化教学设置，顶部以 8mm 亚克力板覆盖，可直观监测内部高压元器件。适用于职业院校新能源汽车技术、混合动力高压系统安全、高压配电与故障诊断等课程的教学与实训。
设备组成
序号 名称 数量 备注
1 空调 PTC 加热总成 1 个 高压加热部件
2 移动台架 1 台 欧标铝型材框架
3 电动空调压缩机 1 台 高压驱动压缩机
4 交流充电口 1 个 欧标交流充电接口
5 车载充电机总成 1 套 AC-DC 转换
6 驱动电机高压插接件 1 套 高压连接套件
7 模拟电池组 2 套 高压电源模拟
8 高压控制器总成 1 套 高压配电控制核心
9 高压维修开关 1 个 高压安全切断装置
10 交流充电枪 1 个 配套充电枪
产品特点
真实比亚迪秦高压系统：以比亚迪秦混合动力汽车真实高压线束、高压插接件、高压控制器总成、PTC 总成、电动压缩机、高压维修开关等高压元器件为基础，系统真实可靠；
高压安全教学专用：由移动台架与检测面板两部分组成，专门满足混合动力汽车高压安全工作原理及诊断的教学需要；
原理图与实物对照：检测面板上绘制有高压元器件内部结构及原理图，可直观对照原理结构图及高压元器件实物，认识和分析新能源混合动力汽车高压器件的安全功能；
完整配电逻辑展示：完整展示比亚迪秦混合动力汽车高压安全防护系统的电气原理及高压配电逻辑，动态模拟原车高压安全防护系统的运行状态与工作过程；
能量流动动态演示：可在检测面板上直观实现车辆减速/刹车、正常行驶等工况下电池能量流动的动态演示；
透明化教学设计：高压电控总成采用透明化教学设置，顶部以 8mm 亚克力板覆盖，可直观监测内部高压元器件；
坚固移动台架：采用高强度欧标铝型材制作，加以胶条装饰，坚固耐用外观美观；底部安装 4 个万向脚轮，脚轮带自锁装置，可以固定位置；
高压安全测试孔：采用高质量尼龙料高压安全型 4mm 面板香蕉插座孔，PA66 高强度尼龙/黄铜镀镍，材料电镀符合 RoHS 环保标准；
原厂电路图喷绘：系统电路图采用 UV 打印，完全遵循原厂维修手册电路图绘制拼接而成，字迹清晰耐磨；
高承重移动轮：采用尼龙材料一次合成承重轮，高承重、高耐磨、轮面宽大、超高稳定性、旋转灵活、耐久力出众，轴承双轴承设计，承重更均匀，耐压抗冲击。
技术参数
项目 参数
产品名称 混合动力汽车高压驱动示教板
产品型号 KPD-xnygyxt
产品品牌 课普达
产品编号 8248221
台架尺寸 1400×800×1700 mm（长×宽×高）
框体材质 欧标工业银色铝型材/磨砂氧化
主面板材质 铝塑板（耐候、耐磨、耐高温、高强度、耐腐蚀）
系统电路图喷绘方式 UV 打印（完全遵循原厂维修手册电路图绘制拼接而成）
侧面板材质 铝塑复合板（耐候、耐腐蚀、高强度、耐高温）
测试孔 高质量尼龙料高压安全型 4mm 面板香蕉插座孔/PA66 高强度尼龙/黄铜镀镍/RoHS 环保
承重轮 尼龙材料一次合成，高承重、高耐磨、轮面宽大、双轴承设计
透明盖板 8mm 亚克力板（高压电控总成顶部覆盖）
适用车型 比亚迪秦混合动力汽车
核心系统 高压安全防护系统/高压配电系统
实训项目
混合动力汽车高压系统总体结构认知与组成识别；
高压线束结构认知与高压连接规范；
高压插接件识别与插拔操作规范；
高压控制器总成结构认知与功能识别；
空调 PTC 加热总成结构认知与高压加热原理；
电动空调压缩机结构认知与高压驱动原理；
交流充电口结构认知与交流充电流程；
车载充电机总成结构认知与 AC-DC 转换原理；
驱动电机高压插接件识别与高压连接实训；
模拟电池组结构认知与高压电源管理；
高压维修开关结构认知与安全操作规范；
高压维修开关的拆装实训与操作流程；
高压继电器结构认知与拆装实训；
高压系统互锁系统结构认知与故障检测；
高压连接线路的认知与走向识别；
混合动力汽车高压安全系统总体认知；
高压安全防护系统的电气原理分析；
高压配电逻辑分析与工作过程演示；
车辆减速/刹车工况电池能量流动动态演示；
车辆正常行驶工况电池能量流动动态演示；
高压电控总成透明化观察与内部元器件识别；
检测面板原理图识读与高压元器件对照分析；
高压系统故障诊断与排除实训；
混合动力整车高压区域划分与认知；
高压安全操作规范与应急处理实训。
