    1. 总体概述

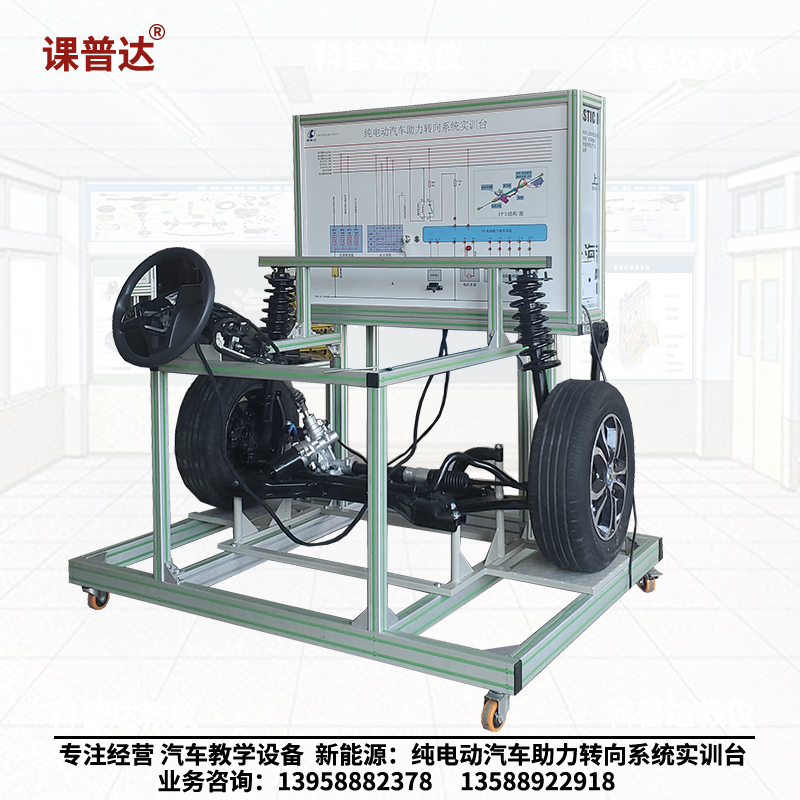

    选用真实的北汽ev160纯电动汽车电动助力EPS系统，包括方向盘、方向机、前桥、左右羊角总成、左右下摆臂、左右前悬架总成、EPS控制电脑、EPS助力电机等，并结合检测面板实现电动助力EPS系统的检查与维护，诊断与测量，实训台上安装有检测端子，可直接在面板上检测电动助力EPS系统各电路元件的电信号。

    2. 设备组成

    实训台包含以下主要配件：①转向电机总成*1个；②前轮*2个；③方向盘总成*1个；④转向电脑*1个；⑤减震器弹簧*2个；⑥电动助力转向器带横拉杆总成*1个；⑦下摆臂总成*2套；⑧羊角总成*2套。

    3. 功能描述

    1） 真实可运行的新能源电动转向助力系统，充分展示各主要零部件组成结构和逻辑控制关系；

    2） 各主要部件安装在台架上，电气连接方式与实车相同，可以方便拆卸，让学员在拆装连线过程掌握电动转向助力零部件拆装要点；

    3） 演示电动助力EPS工作原理和控制过程；

    4） 北汽EV160 EPS系统是在机械转向系统的基础上，将新的电子技术和高性能的电机控制技术应用于汽车转向系统。EPS系统在原有汽车转向系统的基础上，改造并且增加了以下几个部分:EPS电子控制单元、扭矩及转角传感器、EPS电机等。系统的传动机构采用电机驱动，取代了传统机械液压机构。它能够在各种环境下给驾驶员提供实时转向盘助力；

    5） 通过面板了解电动助力EPS系统运行特点与诊断方法，实现系统的故障设置与诊断分析；

    6） 采用铝合金面板，表面喷白色油漆经过特殊涂层处理，采用溶剂型平板技术印刷彩色电路原理图，保证耐磨和不变色；

    4. 技术特性

    1） 台架尺寸：长1.2m*宽0.8m*高1.2m

    2） 框体材质：欧标工业银色铝型材/磨砂氧化

    3） 主面板材质：铝塑板耐候、耐磨、耐高温、高强度、耐腐蚀

    4） 系统电路图喷绘方式：UV打印（系统电路图完全遵循原厂维修手册电路图绘制拼接而成）

    5） 侧面板材质：铝塑复合板（耐候、耐腐蚀、高强度、耐高温）

    6） 测试孔：高质量尼龙料高压安全型4mm面板香蕉插座孔/PA66高强度尼龙/黄铜镀镍/材料电镀符合RoHS环保

    7） 承重轮：采用尼龙材料一次合成，高承重，高耐磨，轮面车轮宽大，使其具有超高稳定性，旋转灵活，耐久力更出众，轴承双轴承设计，承重更均匀，耐压抗冲击

    5. 实训项目

    1） 了解北汽纯电动汽车EPS 工作原理；

    2） 了解北汽纯电动汽车 EPS 技术先进性和优点；

    3） 了解北汽纯电动汽车助力控制功能；

    4） 了解北汽纯电动汽车回正控制功能。
