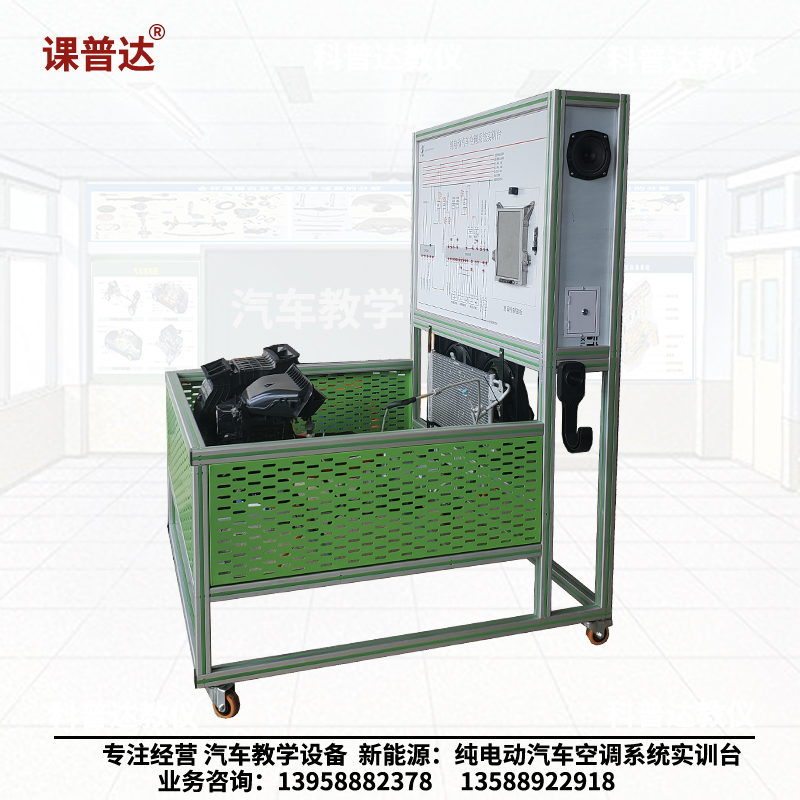

纯电动汽车空调系统实训台

纯电动汽车空调系统实训台


    1. 总体概述

    选用原装北汽ev160纯电动汽车空调和暖风系统;真实地呈现了北汽纯电动汽车空调和暖风系统核心零部件之间的连接控制关系、安装位置和运行参数,培养学员对江淮纯电动汽车空调和暖风系统故障分析和处理能力,适用于职业技术学院新能源纯电动课程教学和维修实训。



    2. 设备组成

    实训台包含以下主要配件:①电动空调压缩机*1台;②移动台架*1台;③冷疑器总成*1套;④空调控制器总成*1个;⑤蒸发箱总成*1个;⑥室外温度传感器*1个;⑦电子膨胀阀*1套。

    3. 功能描述

    1) 空调制冷系统:由空调驱动器驱动的电动压缩机将气态的制冷剂从蒸发器中抽出,并将其压入冷凝器。高压气态制冷剂经冷凝器时液化而进行热交换(释放热量),热量被车外的空气带走。高压液态的制冷剂经膨胀阀的节流作用而降压,低压液态制冷剂在蒸发器中气化而进行热交换(吸收热量),蒸发器附近被冷却了的空气通过鼓风机吹入车厢。气态的制冷剂又被压缩机抽走,泵入冷凝器,如此使制冷剂进行封闭的循环流动,不断地将车厢内的热量排到车外,使车厢内的气温降至适宜的温度。

    2) 暖风加热系统:供暖系统采用 PTC 水加热器总成加热冷却液,冷却液先由水泵抽空调暖风副水箱总成内的冷却液泵进PTC 水加热器总成,加热后的冷却液流经暖风芯体,再回至空调暖风副水箱总成,如此循环。

    3) 各主要部件安装在平台上,电气连接方式与实车相同,断电后可以方便拆卸,让学员在拆装连线过程掌握空调暖风系统零部件拆装要点。

    4) 本实训台与驱动传动系统实训台连接工作,连接电缆线为原车配套,与原车连接方式相同,由动力电池和管理系统实训台供电工作。

    5) 教板完整显示空调和暖风系统工作原理图,并安装用检测端子,借助万用表和示波仪,实时检测各种状态下参数变化。

    6) 台架的高压元器件都将被高透明度的有机玻璃保护起来,并留有必要的用于高压元器件插接的可以打开的移动窗口,以保证设备中的高压器件和线缆不会在日常存放过程中受到任何损害,从而产生绝缘性能下降的危害;

    7) 实训台底部安装4个脚轮,移动灵活,同时脚轮带自锁装置,可以固定位置。

    4. 技术特性

    1) 台架尺寸:长1.2m*宽0.8m*高1m

    2) 框体材质:欧标工业银色铝型材/磨砂氧化

    3) 主面板材质:铝塑板耐候、耐磨、耐高温、高强度、耐腐蚀

    4) 系统电路图喷绘方式:UV打印(系统电路图完全遵循原厂维修手册电路图绘制拼接而成)

    5) 侧面板材质:铝塑复合板(耐候、耐腐蚀、高强度、耐高温)

    6) 测试孔:高质量尼龙料高压安全型4mm面板香蕉插座孔/PA66高强度尼龙/黄铜镀镍/材料电镀符合RoHS环保

    7) 承重轮:采用尼龙材料一次合成,高承重,高耐磨,轮面车轮宽大,使其具有超高稳定性,旋转灵活,耐久力更出众,轴承双轴承设计,承重更均匀,耐压抗冲击

    5. 实训项目

    1) 了解纯电动汽车空调制冷工作原理;

    2) 了解纯电动汽车空调制冷主要零部件功能;

    3) 了解纯电动汽车空调制冷与传统车区别;

    4) 了解纯电动汽车暖风模块工作原理;

    5) 了解纯电动汽车暖风模块主要零部件功能;

    6) 了解纯电动汽车暖风模块与传统车区别;

    7) 熟悉冷媒排放,抽空,加注实训;

    8) 熟悉管路拆装、连接实训;

    9) 熟悉空调系统的高低压力的检测及故障判断。
