气压制动实验台

发布时间:2022-05-12 10:14:05人气:0

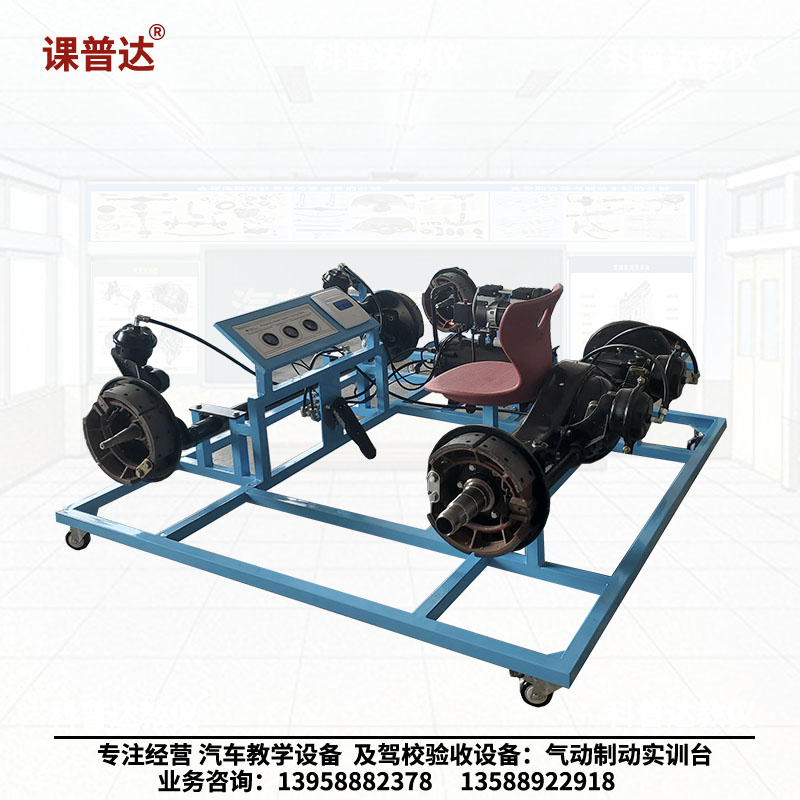

气动制动实训台

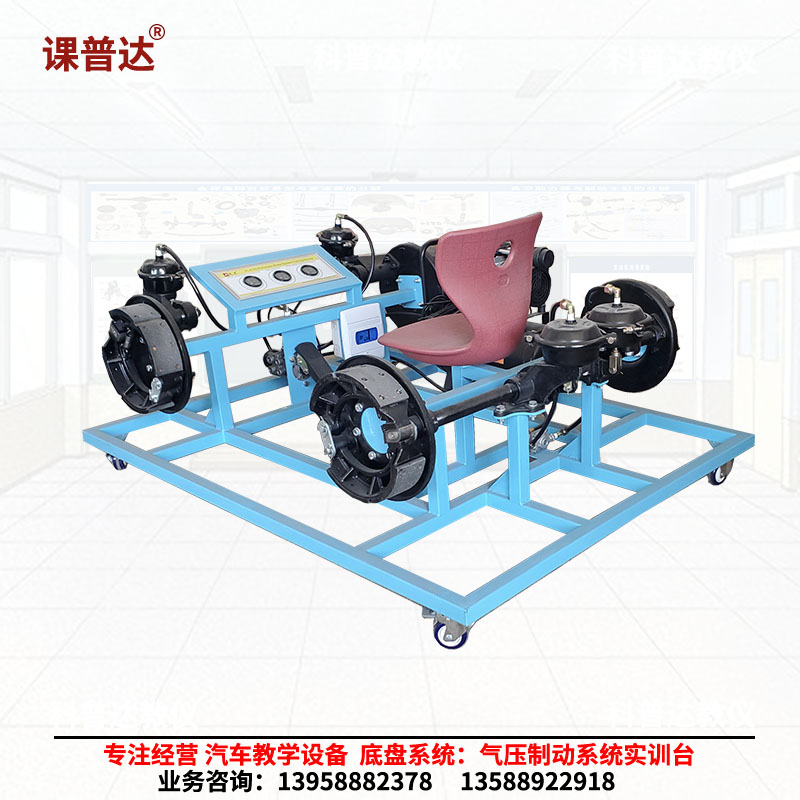

气压制动系统实训台

科普达教仪公司生产的汽车教学设备底盘系统气压制动系统实训台是用于大专院校、职业学校、汽车驾驶培训、汽车修理专业教学之用,通过本品的演示,可清楚了解汽车内外部的机械结构与功能,以及电控系统的实训、便于学员较快地掌握轿车的构造和原理,提高学员对轿车的初步认识,实属汽车学校教学教具中最理想的教具。


本台架选用中大车型气压制动系统实训台。适用于汽车专业中高等职业学校、培训机构、汽车构造与维修等,能够满足对汽车气压制动系统的结构、工作原理等教学需求。

功能介绍:

1.气压制动系统实验台采用完整的原汽车气压制动系统为基础,学员通过观察实训台的外部构造和进行实训台运行实习,分析制动过程中气体的走向,可充分理解气压制动系统的工作原理及其工作过程。

2.气压制动系统实验台移动台架采用了高强度的钢结构焊接,表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置,可移动式,方便教学。

3.适用于学校的汽车制动系统理论与维修实训教学需要,完全满足对汽车制动系统结构展示、工作模拟、拆装实训等教学功能。本实验设备功能齐全、操作方便、安全可靠。

4.台架结构:安全阀 、排水阀、手动单止回阀 、空气压力表、刹车灯开关 、 快泄阀 、双止回阀 、双系统脚制动阀 、控制阀、弹簧制动阀 、 行车制动室 。

试验台由机架、气压制动系统总成两部分组成;制动系统零件置于机架之上,结构完整、与实车相同。

动态演示功能:可直观演示气压制动系统的工作过程。

5.显示功能:装有指针式压力表,可直观显示总泵、各个分泵的制动压力。

机架采用国标钢材焊接,台架表面喷塑处理。

6.性能及特点

大型气压制动系统元器件;台架布局,原车结构布放,容易理解工作过程;展示内部工作原理;

动态演示气压制动系统实际工况;可移动台架结构,便于移动教学。

7.实验项目

气压制动系统结构组成及其工作原理;

拆装实习。


以发动机的动力驱动空气压缩机作为制动器制动的唯一能源,而驾驶员的体力仅作为控制能源的制动系统称之为气压制动系统。一般装载质量在8000kg以上的载货汽车和大客车都使用这种制动装置。


下图(图d-zd-21)为一汽车气压制动系统示意图。

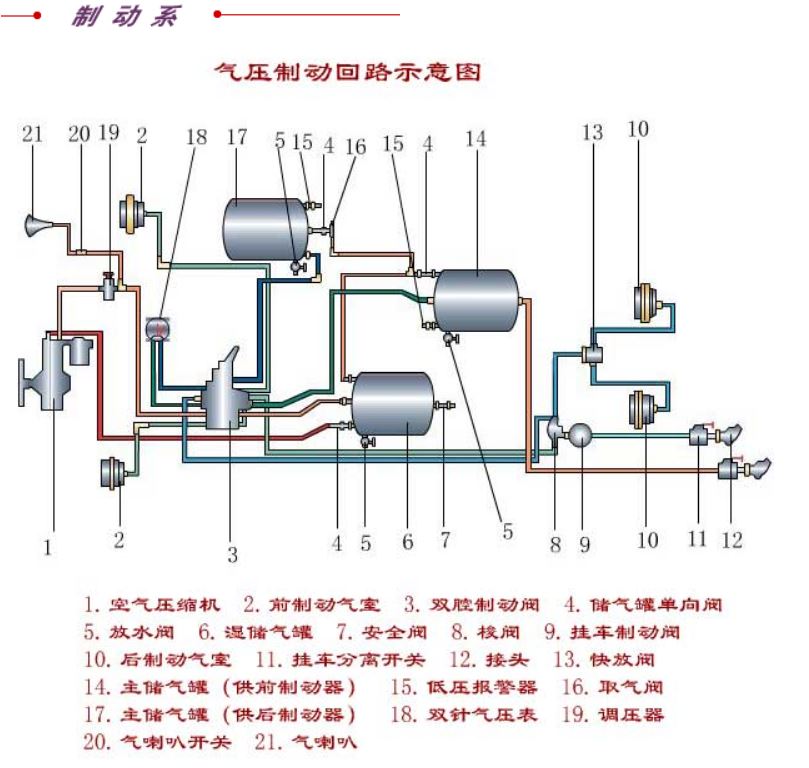

气压制动回路示意图


图d-zd-21气压制动回路示意图

1.空气压缩机 2.前制动气室 3.双腔制动阀 4.储气罐单向阀 5.放水阀 6.湿储气罐 7.安全阀 8.梭阀 9.挂车制动阀 10.后制动气室 11.挂车分离开关 12.接头 13.快放阀 14.主储气罐(供前制动器) 15.低压报警器 16.取气阀 17.主储气罐(供后制动器) 18.双针气压表 19.调压器 20.气喇叭开关 21.气喇叭

由发动机驱动的空气压缩机(以下简称空压机)1将压缩空气经单向阀4首先输入湿储气罐6,压缩空气在湿储气罐内冷却并进行油水分离之后,分成两个回路:一个回路经储气罐14、双腔制动阀3的后腔通向前制动气室2,另一个回路经储气罐17、双腔制动阀3的前腔和快放阀13通向后制动气室10。当其中一个贿赂发生故障失效时,另一个回路仍能继续工作,以维持汽车具有一定的制动能力,从而提高了汽车行驶的安全性。


双腔制动阀通过制动踏板来操纵。不制动时,前、后制动气室分别经制动阀和快放阀与大气相通,而与来自储气罐的压缩空气隔绝,因此所有车轮制动器均不制动。当驾驶员踩下制动踏板时,制动阀首先切断各制动气室与大气的通道,并接通与压缩空气的通道,于是两个主储气罐便各自独立地经制动阀向前、后制动气室供气,促动前、后制动器产生制动。


上图(图d-zd-21)中还有一条通向挂车制动回路的气路。在不制动的情况下,前制动储气罐通过挂车制动阀9、挂车分离开关11、接头12向挂车储气罐充气。制动时,双腔制动阀的前、后腔输出气压都通入梭阀8。由于两腔输出的气压不可能一致,梭阀只让压力较高腔的压缩空气输入挂车制动阀9,后者输出的气压又控制装在挂车上的继动阀,使挂车产生制动。

气压制动系统实训台


    【产品配置】

    采用气压制动系统的所有配件

    1、 配独立空气压缩机(气压调节阀、压力表)、制动控制阀、管路、前左右制动气室、后左右制动气室;

    2、 储气筒和相关的阀门;

    3、 前左右制动器、后左右制动器总成;

    4、 各管路气压表;

    5、可移动台架。



    【产品功能】

    一、气压制动系统部件按原车的基本位置排布,充分展示气压制动系统的结构组成和工作原理;适用于各级别的培训和考核

    二、具有实际制动效果演示功能,动态演示制动系统的工作过程和操作方法。方便进行气压制动系统拆装实训,可做制动系统的调整和测漏实验、制动蹄间隙等的调整实训操作。

    三、压力表分别显示制动系统各管路的实际压力,方便学生理解制动过程中气压的变化和制动气压的分配情况。

    四、空气压缩机带润滑装置,可长时间稳定工作,避免因缺少润滑造成空气压缩机非正常损坏。



    【规格参数】

    外接电源:220V交流电压;

    工作温度:-40℃~50℃

    重量:350kg



    【实训项目】

    气压制动系统组成结构认知实训

    气压制动系统工作原理演示实训

    气压制动系统检测维修实训

    制动间歇调整讲解

    制动管路密封检测

    制动气压检测
