产品概述

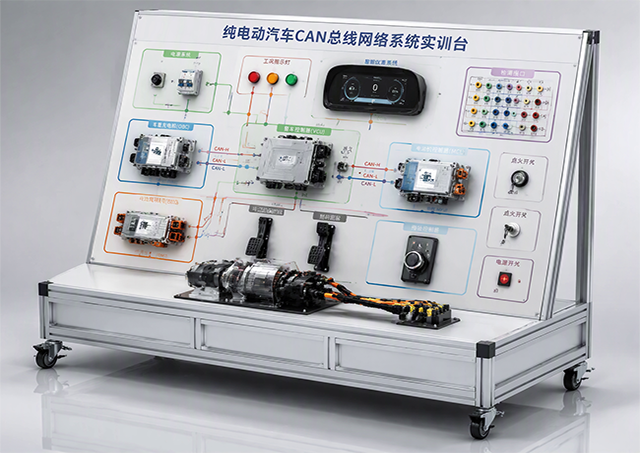

本产品为纯电动汽车 CAN 总线网络系统实训台，完整展示电动汽车整车 CAN 总线网络架构，涵盖整车控制器（VCU）、电机控制系统、电池管理系统（BMS）、充电系统（OBC）及仪表系统等核心模块。通过动态模拟整车 CAN 总线网络运行状态与工作过程，学员可直观对照系统结构原理图与实物，认识和分析各控制单元之间的报文收发、数据检测与控制策略，适用于中高等职业院校及培训机构开展新能源汽车 CAN 总线网络、三电系统故障诊断与维修实训教学。
功能特点
整车 CAN 网络动态演示：完整展示电动汽车整车 CAN 总线网络系统（VCU/电机控制/BMS/充电系统），动态模拟整车 CAN 总线网络运行状态与工作过程；
面板直观对照学习：面板采用 4mm 厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图与工作原理示意图，学员可直观对照结构原理图和实物分析工作原理；
核心模块真实集成：安装有点火开关、带网关通讯的整车控制器模块、智能仪表模块、电源系统模块、电动机控制器、工况指示灯、电源开关、油门踏板、制动踏板、动力电机等模块与操纵开关，贴近实车控制场景；
铝合金型材框架：设备框架采用 40×40 mm 和 40×80 mm 两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁；台面宽 40 cm，铺装 32 mm 厚彩色高密度复合板，经久耐用不生锈；底部带 4 个带自锁装置万向脚轮，便于移动；
故障模拟与考核：安装故障模拟系统，可实现低压电路系统故障设置及诊断排除，可设置常见故障及考核故障点 24 个。
技术参数
| 项目 | 参数 编号：8518523 |
|---|---|
| 产品名称 | 纯电动汽车 CAN 总线网络系统实训台 |
| 外接电源 | 交流 220V±10% 50Hz |
| 工作电压 | 直流 12V |
| 动力电源 | 直流 72V |
| 工作温度 | -40℃～+50℃ |
| 外形尺寸 | 2080×600×1750 mm（长×宽×高） |
实训项目
一、驱动电机及控制系统
驱动电机及控制系统维护与保养、使用操作方法；
驱动电机故障诊断与维修；
电机控制系统故障诊断与维修；
电动机性能、能量管理检测。
二、高压系统与充电
手动维修开关在强电回路的作用；
高压互锁的保护作用；
车载充电机工作原理和引脚定义，车载充电机常见故障和更换，电池充电操作；
DC-DC 转换器工作原理和引脚定义，DC-DC 转换常见故障和更换方法。
三、电机系统结构原理
电机系统零部件组成和功能，驱动电机及控制系统控制原理；
驱动电机及控制系统控制参数测量方法；
驱动电机及控制系统常见故障和排除方法；
电子油门踏板工作原理和引脚定义，电子油门踏板常见故障和更换方法；
档位控制器（开关）工作原理和引脚定义，档位控制器（开关）常见故障和更换方法。
四、CAN 总线网络与整车控制
电机控制单元 MCU、电池管理单元 BMS、整车控制器 VCU、车载充电机 OBC、仪表系统 CAN 检测与标定各系统模块数据，各控制单元之间报文发送与接收验证；
整车控制器 VCU 控制策略验证与检测；
CAN 总线网络系统之间报文发送与接收验证、读取。
