产品概述

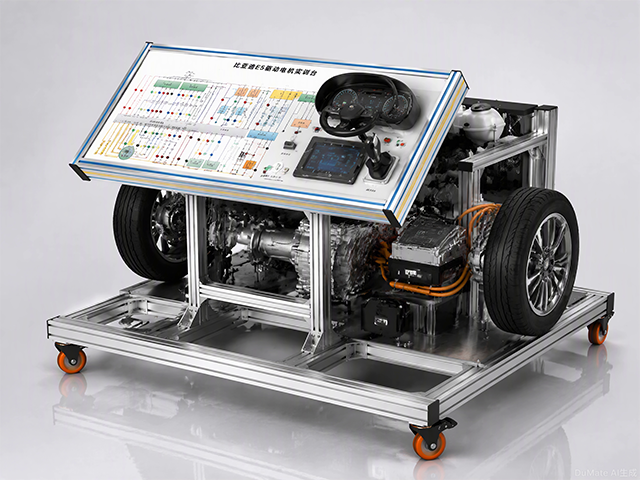

实训台选用比亚迪E5纯电动汽车原装驱动电机、电机控制器及动力电池，功能和控制方式与通用纯电动车完全相同，真实呈现新能源电驱动系统核心零部件之间的连接控制关系、安装位置和运行参数，以及高压系统安全注意事项。平台配备模拟车辆负载系统与真实机械齿轮传动、刹车系统，可再现启动、加速、匀速、减速、停车、爬坡等不同工况下电流和电压等参数变化规律，并直观观察制动能量回馈电流变化。教板完整绘制电驱动传动系统工作原理图并安装检测端子，支持万用表和示波仪实时检测各种状态下参数变化。实训台配备智能化故障设置和考核系统，可培养学员对新能源电驱动系统故障分析和处理能力，是职业技术学院新能源课程教学与维修实训的理想设备。
设备组成
序号组成数量规格/说明
①比亚迪E5原车驱动电机1 台额定电压 72V，峰值功率 4KW，峰值转速 3000rpm，最大效率 96%，防护等级 IP54
②原车电机控制器1 套与实车相同的控制逻辑和连接方式
③原车动力电池1 组比亚迪e5原车电池，完全充放电次数 2000 次
④两级斜齿轮变速箱1 台总减速比 1:16.7，运行噪音＜70dB
⑤模拟车辆负载系统1 套可调两端负载大小，再现不同工况参数变化
⑥制动能量回馈系统1 套真实机械刹车系统，可观察制动能量回馈电流变化
⑦教板（含电路控制图）1 块UV 打印原厂电路图，安装检测端子
⑧平台与移动台架1 台欧标工业铝型材，底部 4 个带自锁万向脚轮
⑨智能化故障设置与考核系统1 套支持短路、断路、虚接等故障模拟及信号模拟
⑩二维码联网辅助教学模块1 套手机扫码查看结构组成、原理动画、维修知识
产品特点
原车真实部件：选用比亚迪E5纯电动汽车驱动电机、控制器及动力电池，功能和控制方式与通用纯电动车完全相同；
实车电气连接：各主要部件安装在平台上，电气连接方式与实车相同，可方便拆卸，掌握高压系统零部件拆装要点和安全保护；
电路控制图教板：教板上绘制完整电路控制图，油门踩下后可实时观察车辆运行状态各项参数，掌握纯电动车运行过程控制逻辑；
模拟负载系统：通过调整两端负载大小，真实再现电驱动传动系统在启动、加速、匀速、减速、停车、爬坡等不同工况下电流和电压等参数变化规律；
制动能量回馈：真实的机械齿轮传动和刹车系统，可直观观察制动能量回馈电流变化，掌握制动能量吸收概念；
安全断电设计：配备12V电源接地机械开关，可随时断开12V接地，切断整个系统电源，保障实训安全；
安全防护装置：配备制动器防护罩等安全保护装置，防止学员操作过程中发生机械伤害；
实时参数检测：教板安装检测端子，可借助万用表和示波仪实时检测各种状态下参数变化，支持波形分析；
移动定位灵活：平台与教板组合设计，底部安装4个带自锁万向脚轮，移动灵活且可固定位置；
智能故障考核：配备智能化故障设置和考核系统，可进行短路、断路、虚接等故障模拟，培养实车故障处理能力；
二维码辅助教学：主要配件通过手机二维码扫描，链接到"汽车教学资料"，查看结构组成、原理动画、维修知识；
三级权限管理：基于安卓系统与WIFI的APP软件，支持管理员、教师、学生三级权限，可进行考题管理、成绩查询与输出。
技术参数
项目参数
产品名称新能源驱动电机实训台
产品品牌课普达
产品型号KPDXNYQD
产品编号8542131
平台尺寸1500×1200×1000 mm（长×宽×高）
教板尺寸1200×800×1700 mm（长×宽×高）
框体材质欧标工业银色铝型材 / 磨砂氧化
主面板材质铝塑板（耐候、耐磨、耐高温、高强度、耐腐蚀）
侧面板材质铝塑复合板（耐候、耐腐蚀、高强度、耐高温）
系统电路图喷绘UV 打印（遵循原厂维修手册电路图）
测试孔高质量尼龙料高压安全型 4mm 面板香蕉插座孔
承重轮尼龙材料一次合成，双轴承设计，高承重、高耐磨
动力电池比亚迪e5原车电池
完全充放电次数2000 次
工作温度-30℃～60℃
驱动电机额定电压 72V，峰值功率 4KW，峰值转速 3000rpm，最大效率 96%，防护等级 IP54
变速箱两级斜齿轮传动，总减速比 1:16.7，运行噪音＜70dB
实训项目
一、结构认知类
新能源电驱动传动系统总体组成与结构认知；
驱动电机结构组成与工作原理认知；
电机控制器结构组成与功能认知；
两级斜齿轮变速箱结构认知与传动比学习；
电子油门踏板结构认知与安装位置学习；
模拟车辆负载系统结构认知；
制动能量回馈系统结构认知；
高压连接线路与插接件结构认知。
二、工作原理与系统逻辑类
新能源电驱动传动系统控制原理学习；
电驱动传动系统各种状态下逻辑控制关系学习；
电子油门踏板控制驱动电机转速原理实训；
负载变化对驱动电机转速影响规律实训；
车辆启动工况下电流、电压参数变化规律实训；
车辆加速工况下电流、电压参数变化规律实训；
车辆匀速工况下电流、电压参数变化规律实训；
车辆减速工况下电流、电压参数变化规律实训；
车辆停车工况下电驱动系统工作过程学习；
车辆爬坡工况下电流、电压参数变化规律实训；
制动能量回馈原理与电流变化规律实训；
能量回收扭矩、电流、电压、转速之间参数关系实训。
三、高压安全与操作规范类
新能源高压系统操作安全注意事项学习；
高压系统断电操作流程与安全规范实训；
12V电源接地开关操作与系统断电实训。
四、检测与故障诊断类
电机系统彩色原理图波形测量与分析实训；
电机原理图信号电压、电阻、电流测量实训；
电机控制器元件信号电压、电阻、电流测量实训；
驱动电机运行参数实时检测与数据记录实训；
电驱动传动系统故障诊断与排除实训；
智能化故障设置系统操作与短路故障模拟实训；
智能化故障设置系统操作与断路故障模拟实训；
智能化故障设置系统操作与虚接故障模拟实训；
智能化故障设置系统操作与信号模拟实训。
五、维护保养与规范类
电驱动传动系统日常检查与维护项目学习；
驱动电机外观检查与清洁保养规范；
变速箱润滑油检查与更换规范认知；
实训台日常维护与台架安全检查。
