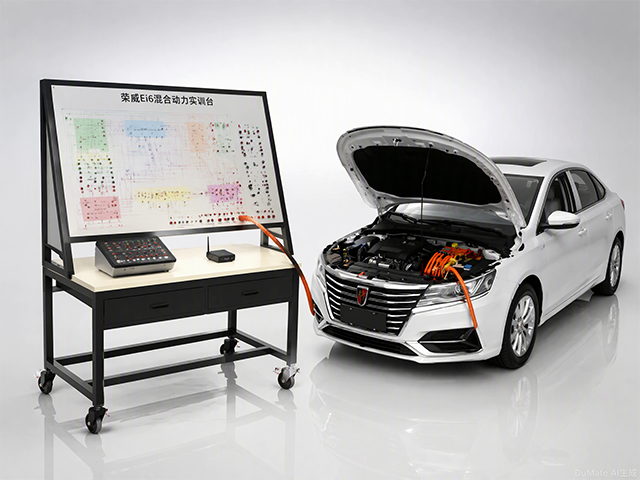

荣威Ei6混合动力实验台

整车参数：

能源类型：插电混合

发动机：1.0T 直列3缸 涡轮增压

最大功率/最大扭矩：92kW/170N.m

电动机总功率/总扭矩：60kW/318N.m

变速箱类型：E-CVT无级变速

混合工况油耗[L/100km]：1.5

NEDC最大续航里程[km]：53

0-100km/h加速时间[s]：7.9

最高车速[km/h]：200

长×宽×高[mm]：4671x1835x1460

轴距：2715

整备质量[kg]：1430

最大功率[kW]：92

最大马力[Ps]：125

最大功率转速[rpm]：5200

最大扭矩[N.m]：170

电动机总扭矩[N.m]：318

系统综合功率[kW]：168

变速箱类型：E-CVT无级变速

二、功能要求：

1.通过专用线束与整车连接，断开专用线束后整车功能完整；

2.整车结构完整，不破坏原车线束，各控制系统、传感器、执行器齐全，可正常运行无故障；

3.可通过原车仪表显示整车动、静态信号参数；

4. 实训台面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理，面板喷绘有动力电池管理模块、混合动力控制模块、发动机控制模块、空调控制模块、换挡控制模块、电力电子箱控制模块等电路原理图，并安装4mm检测端子

5.实训台面铺有高级合成板，方便放置学习资料跟工具，移动台架采用欧标优质铝型材制作，美观大方，质量坚固；底部装有四个3寸万向脚轮支撑，单个脚轮受力可200KG，移动灵活脚轮带自锁装置，可以固定位置；

▲实训台配备无线故障设置和考核系统:

⑴、该系统由手持终端终端设置器、wifi主控板两部分组成。教师可通过配备的手持终端设置器进行远程启动、停止设置实训设备故障，一台手持终端设置器可以控制多台实训教学设备，方便教师教学。

⑵、为保证该系统不存在知识产权纠纷，投标时需提供该“智能无线故障设置与考核系统”的软件著作证书原件审查，无法提供或者提供不对视为负偏离。

⑶、该系统包含“教师系统”、“学生系统”两大模块

“教师系统”包含以下主要功能内容：

①、设有教师登录密码，教师端具有登录密码修改保存功能，方便实训室设备教学管理；

②、可同时控制多台设备进行故障设置功能，每台设备可设置进行不少于30个故障，具有全部清除故障功能，每一个故障均可独立设置其通断时间；

③、可自由编辑绑定教学设备的名称，故障点名称也可以设置为中文方式显示在故障按钮上，直观明了。用户可根据不同设备任意编辑修改设备名称和故障点名称，操作界面人性化，人机对话友好。

④、具有考试题目管理功能，分为中级工，高级工，技师三种等级题库，系统内置不少于二千道汽修考试题目，教师也在后台自由添加保存考试题目，方便教师智能化教学。

⑤、具有考试成绩管理功能，教师可以直接通过教师系统查看学生相关成绩，方便教师对学生信息和成绩的管理。

⑥、具有数字资源管理功能，可将配套的教学课件、教学视频、原车资料、设备说明书、实训手册等资料保存到数字资源库里，教师也可添加、删减、编辑相关的实训教学资料，方便进行多媒体教学。

“学生系统”包含以下主要功能内容：

①、学生可以通过自己姓名学号进行登录学生系统端进行考试，实践考试有考核模式、挑战模式两种，考核模式只有单一的一种考试，考试完学生可以交卷，交卷完成考试成绩系统会自动评定。

②、挑战模式下有入门模式、初级模式、中级模式、高级模式、技师模式五种考试模式，不同模式下的实践试题难易程度不一。

③、具有理论练习及理论考试模式，模式下分中级工、高级工、技师三种类别，类别不一试题难易程度不一，方便学生练习及考试。

6.为保证教学完整性，实验台需设置主继电器控制、燃油泵继电器、上游氧传感器、下游氧传感器、空气流量传感器、空调压力传感器、水温传感器 、节气门执行器信号、进气凸轮轴位置传感器 、排气凸轮轴位置传感器 、增压压力传感器、发动机转速传感器 、进气压力传感器 、油轨压力传感器 、机油压力传感器、CANL、、加速踏板位置传感器、冷却水温传感器 、油温传感器、档位位置传感器 、电驱动变速器旋变信号、电力电子箱等至少不少于40种以上实车常见故障；该设备可以实现多名学员同时进行车辆高技术的维修诊断实训。

三、基本配置：

1. 荣威EI6整车一辆；

2. 故障设置器1套；

3. 新能源整车在线检测实训台1台；

4. 无线控制器 1套；

5. 无线接收器 1套；

6. 专用对接线束1套。

四、实训项目

1. 新能源汽车的分类和技术特点；

2. 混合动力汽车的特点；

3. 混合动力汽车的技术参数；

4. 混合动力汽车的基本结构及各总成零部件的名称和功能；

5. 混合动力汽车各总成之间的控制关系及控制模块的组成；

6. 发动机与电机控制器模块的结构和工作原理及电机控制器模块的检测方法；

7. 动力配电箱模块的结构和工作原理及模块的检测；

8. 了解电池管理单元的结构和工作原理及电池管理单元的检测；

9. 电机总成的结构、工作原理及工作过程及电机总成的检测方法；

10. 电池包体总成的结构、工作过程及性能；

11. 车载慢充的结构和工作原理及车载慢充的检测方法；

12. 漏电保护器的结构和工作原理及漏电保护器的检测方法；

13. 档位控制器的结构和工作原理及档位控制器的检测方法；

14. 主控ECU的结构和工作原理及主控ECU的检测方法；

15. 加速踏板的结构和工作原理及加速踏板的检测方法；

16. 电池包体总成的维护注意事项及电池包体总成的测试方法；

17.设置混合动力汽车故障、分析混合动力汽车故障现象、掌握混合动力汽车故障排除方法。
