产品概述

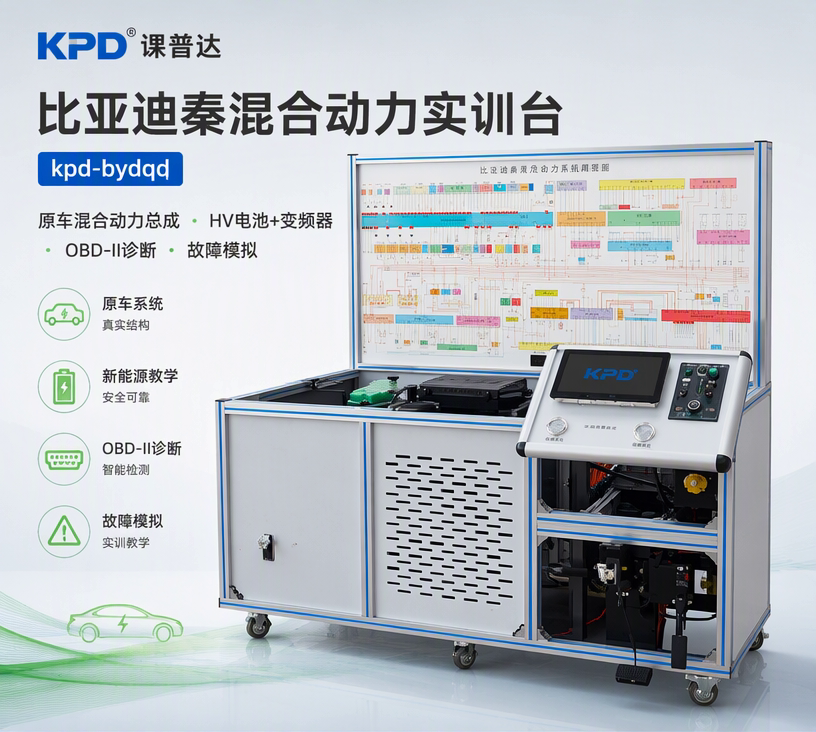

本产品为比亚迪秦混合动力实训台（产品型号：kpd-bydqd），采用真实原车比亚迪秦混合动力系统总成，完整保留发动机动力总成、动力电池组、电池管理单元、变频器总成、电源控制 ECU、档位控制器总成等核心部件。实训台可对混合动力系统进行起动、加速、减速等工况的实践操作，真实展示混合动力系统的组成结构和工作过程。
实训台配备真空压力表、燃油压力表实时观察发动机运行状况；面板打印完整彩色电路原理图，直观对照电路图与混合动力系统实物；检测端子可直接检测各传感器、执行器、发动机控制单元、混合动力单元、电源控制单元的电阻、电压、电流、频率信号等动态或静态参数。同时配备 OBD-II 诊断座，支持专用或通用型汽车解码器进行故障码读取、清除、数据流读取等自诊断功能；并设有实车故障设置功能，由教师设置故障、学员分析查找，培养实车故障处理能力。
适用于职业院校新能源汽车技术、混合动力系统结构与维修、汽车电控技术等课程的教学与技能训练。
设备组成
| 类别 | 组成内容 |
|---|---|
| 动力系统 | 发动机总成（原车比亚迪秦混合动力发动机） |
| 储能系统 | 动力电池组总成、蓄电池 |
| 电控系统 | 电池管理单元、变频器总成、电源控制 ECU、档位控制器总成 |
| 传动系统 | 传动轴总成、挂挡杆总成 |
| 供油系统 | 油箱、供油管路 |
| 制动系统 | ABS 泵总成、刹车踏板总成 |
| 传感执行 | 油门踏板总成（2 个）、各传感器与执行器 |
| 冷却系统 | 散热器总成、冷却系统管路 |
| 保护装置 | 维修开关总成、电源总开关、水箱防护罩、飞轮防护罩、进排气管（带保护罩）、点火开关 |
| 显示系统 | 仪表总成、组合仪表、多功能显示屏 |
| 诊断系统 | OBD-II 诊断座 |
| 故障系统 | 实车故障设置模块（发动机控制模块等） |
| 检测系统 | 检测端子（面板安装，可直接检测各单元电信号） |
| 台架系统 | 高强度欧标铝型材框架（防撞胶条装饰）、4 个万向自锁脚轮 |
产品特点
真实原车总成：采用原车比亚迪秦混合动力系统，包含发动机动力总成、动力电池组、电池管理单元、变频器总成、电源控制 ECU、档位控制器总成等，真实可运行；
完整工况操作：可对混合动力系统进行起动、加速、减速等工况的实践操作，真实展示混合动力系统的组成结构和工作过程；
智能钥匙与仪表：原车换档总成，组合仪表实时显示系统状态；智能钥匙进入和启动系统；多功能显示屏显示动力传递过程；
实时压力监测：实训台面板上安装有真空压力表及燃油压力表，可实时观察发动机运行状况；
彩色电路原理图：面板上打印有完整彩色电路原理图，可直观对照电路图和混合动力系统实物，认识和分析控制系统的工作原理；
全面参数检测：面板上安装有检测端子，可检测各传感器、执行器、发动机控制单元、混合动力单元、电源控制单元等动态或静态参数（电阻、电压、电流、频率信号等）；
完善保护装置：配备冷却系统、供油系统、蓄电池、电源总开关、进排气管（带保护罩）、点火开关、水箱防护罩、飞轮防护罩等安装保护装置；
OBD-II 深度诊断：安装有 OBD-II 诊断座，可连接专用或通用型汽车解码器，对发动机电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能；
实车故障模拟：设置有发动机控制模块等实车故障，由教师设置故障，学员分析并查找故障点，同时掌握实车故障处理能力；
坚固移动台架：采用高强度欧标铝型材制作，加以防撞胶条装饰，坚固耐用外观美观；底部安装 4 个万向脚轮，脚轮带自锁装置，可以固定位置。
技术参数
| 项目 | 参数 |
|---|---|
| 产品名称 | 比亚迪秦混合动力实训台 |
| 产品型号 | kpd-bydqd |
| 产品品牌 | 课普达 |
| 产品编号 | 8295631 |
| 台架尺寸 | 1800×1100×1800 mm（长×宽×高） |
| 框体材质 | 欧标工业银色铝型材/磨砂氧化 |
| 主面板材质 | 铝塑板（耐候、耐磨、耐高温、高强度、耐腐蚀） |
| 系统电路图喷绘方式 | UV 打印（完全遵循原厂维修手册电路图绘制拼接而成） |
| 侧面板材质 | 铝塑复合板（耐候、耐腐蚀、高强度、耐高温） |
| 测试孔 | 高质量尼龙料高压安全型 4mm 面板香蕉插座孔/PA66 高强度尼龙/黄铜镀镍/RoHS 环保 |
| 承重轮 | 尼龙材料一次合成，高承重、高耐磨、轮面宽大、双轴承设计 |
实训项目
新能源汽车的分类和技术特点认知；
混合动力汽车的特点认知与工作原理学习；
混合动力汽车的基本结构认知与组成识别；
比亚迪秦混合动力系统总体结构认知；
发动机动力总成结构认知与功能识别；
动力电池组总成结构认知与高压安全操作；
电池管理单元（BMS）功能认知与工作原理；
变频器总成结构认知与变频控制原理；
电源控制 ECU 功能认知与系统管理；
档位控制器总成结构认知与换挡逻辑；
传动轴总成与挂挡杆总成结构认知；
ABS 泵总成结构认知与制动能量回收；
油门踏板、刹车踏板总成检测与信号分析；
驱动传动系统技术特点认知；
智能钥匙进入和启动系统操作实训；
组合仪表显示功能识别与系统状态读取；
多功能显示屏动力传递过程观察与分析；
真空压力表、燃油压力表读数与发动机运行状态分析；
彩色电路原理图识读与控制系统工作原理分析；
检测端子电压/电阻/电流/频率信号测量实训；
发动机控制单元（ECU）参数检测与动态分析；
混合动力单元参数检测与能量流分析；
电源控制单元参数检测与管理功能测试；
OBD-II 诊断座连接与解码器操作实训；
故障码读取、清除与数据流分析；
实车故障设置与学员故障分析查找实训；
混合动力汽车故障分析与诊断综合实训。
