丰田雷凌混合动力系统实训台

发布时间:2022-05-12 10:13:07人气:0
产品名称:丰田雷凌混合动力系统实训台
产品品牌:课普达
产品型号:KPDLLFHSX
产品编号:8792212

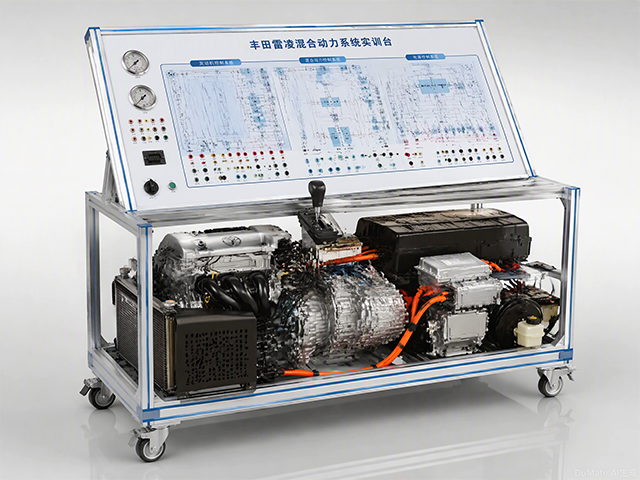

丰田雷凌混合动力系统实训台
1. 总体概述
丰田雷凌混合动力系统实训台以采用原车丰田雷凌混合动力系统,包括发动机动力总成、HV动力电池组、电池管理单元、变频器总成(升压转换器、DC/DC转换器)、电源控制ECU、混合驱动桥(MG1、MG2及行星组件)等,可对混合动力系统和混合驱动桥进行起动、加速、减速等工况的实践操作,真实展示混合动力系统的组成结构和工作过程。适用于对混合动力系统维修实训的教学需要。

2. 设备组成
实训台包含以下主要配件:① 混合动力系统控制单元*1个; ② 移动台架*1台; ③ 变频器总成*1台; ④ 发动机总成*1套;⑤ 动力电池总成*1套;⑥驱动桥总成*1套;⑦电源控制单元*1个;⑧防盗控制单元*1个;⑨变速器控制单元*1个;⑩换挡杆总成*1个;?组合仪表总成*1套;?多功能显示器总成*1套;?维修塞*1个;?制动总泵*1个;?散热器总成*1套;?油箱*1个;
3. 功能描述
1) 真实可运行的丰田雷凌混合动力系统,可充分展示混合动力系统的组成结构和工作过程。原车电子线控换档总成,当前的换档杆位置可通过换档位置指示器进行确认;组合仪表实时显示“READY 指示灯”及“主警告灯”状态;智能钥匙进入和启动系统;多功能显示屏显示动力传递过程;
2) 实训台面板上安装有真空压力表及燃油压力表,可实时观察发动机运行状况;面板上打印有完整彩色电路原理图,可直观对照电路图和混合动力系统实物,认识和分析控制系统的工作原理;
3) 实训台面板上安装有检测端子,可检测各传感器、执行器、发动机控制单元、混合动力单元、电源控制单元等动态或静态参数,如电阻、电压、电流、频率信号等;
4) 实训台安装有诊断座,可连接汽车诊断仪,对各电控系统进行故障码读取、故障码清除、数据流读取等自诊断操作;
5) 配原车油门踏板及刹车系统,可进行启动或倒车、一般行驶、全速行驶、减速或制动和停车等工况运行,可观察在相应工况下的能量流动方向以及电动机、发动机以及发电机的运行状态,动态展示汽车混合动力系统的工作过程;
6) 实训台配备有电源总开关、水箱防护罩、飞轮防护罩等安装保护装置;
7) 实训台采用框架采用高强度欧标铝型材制作,加以防撞胶条装饰,坚固耐用外观美丽,底部安装4个万向脚轮,脚轮带自锁装置,可以固定位置。
实训台配备无线故障设置和考核系统:
⑴、该系统由手持终端终端设置器、wifi主控板两部分组成。教师可通过配备的手持终端设置器进行远程启动、停止设置实训设备故障,一台手持终端设置器可以控制多台实训教学设备,方便教师教学。
⑵、为保证该系统不存在知识产权纠纷,投标时需提供该“智能无线故障设置与考核系统”的软件著作证书原件审查,无法提供或者提供不对视为负偏离。
⑶、该系统包含“教师系统”、“学生系统”两大模块
“教师系统”包含以下主要功能内容:
①、设有教师登录密码,教师端具有登录密码修改保存功能,方便实训室设备教学管理;
②、可同时控制多台设备进行故障设置功能,每台设备可设置进行不少于30个故障,具有全部清除故障功能,每一个故障均可独立设置其通断时间;
③、可自由编辑绑定教学设备的名称,故障点名称也可以设置为中文方式显示在故障按钮上,直观明了。用户可根据不同设备任意编辑修改设备名称和故障点名称,操作界面人性化,人机对话友好。
④、具有考试题目管理功能,分为中级工,高级工,技师三种等级题库,系统内置不少于二千道汽修考试题目,教师也在后台自由添加保存考试题目,方便教师智能化教学。
⑤、具有考试成绩管理功能,教师可以直接通过教师系统查看学生相关成绩,方便教师对学生信息和成绩的管理。
⑥、具有数字资源管理功能,可将配套的教学课件、教学视频、原车资料、设备说明书、实训手册等资料保存到数字资源库里,教师也可添加、删减、编辑相关的实训教学资料,方便进行多媒体教学。
“学生系统”包含以下主要功能内容:
①、学生可以通过自己姓名学号进行登录学生系统端进行考试,实践考试有考核模式、挑战模式两种,考核模式只有单一的一种考试,考试完学生可以交卷,交卷完成考试成绩系统会自动评定。
②、挑战模式下有入门模式、初级模式、中级模式、高级模式、技师模式五种考试模式,不同模式下的实践试题难易程度不一。
③、具有理论练习及理论考试模式,模式下分中级工、高级工、技师三种类别,类别不一试题难易程度不一,方便学生练习及考试。

4. 技术特性
1) 台架尺寸:长1.8m*宽1.1m*高1.8m
2) 框体材质:欧标工业银色铝型材/磨砂氧化
3) 主面板材质:铝塑板耐候、耐磨、耐高温、高强度、耐腐蚀
4) 系统电路图喷绘方式:UV打印(系统电路图完全遵循原厂维修手册电路图绘制拼接而成)
5) 侧面板材质:铝塑复合板(耐候、耐腐蚀、高强度、耐高温)
6) 测试孔:高质量尼龙料高压安全型4mm面板香蕉插座孔/PA66高强度尼龙/黄铜镀镍/材料电镀符合RoHS环保
7) 承重轮:采用尼龙材料一次合成,高承重,高耐磨,轮面车轮宽大,使其具有超高稳定性,旋转灵活,耐久力更出众,轴承双轴承设计,承重更均匀,耐压抗冲击。
设备基本参数:
发动机:1.8L ;
最大马力(Ps):≥99;
最大功率(KW):≥73;
最大功率转速(rpm):≥5200;
最大扭矩(Nm):≥142;
最大扭矩转速(rpm):≥4000;
发动机特有技术:VVT-i ;
燃料形式:油电混合;
电动机总扭矩(Nm):≥207;
变速箱类型:电子无级变速箱(E-CVT)。
5. 实训项目
1) 新能源汽车的分类和技术特点认知;
2) 混合动力汽车的特点认知;
3) 混合动力汽车的基本结构认知;
4) 各总成零部件的名称和功能认知;
5) 驱动传动系统技术特点认知;
6) 混合动力汽车故障分析与诊断。
7) 油电混合发动机各传感器实验;
8) HV蓄电池充放电实验;
9) 变频器顺逆变实验;
10) MG1 MG2电机实验。
