产品概述

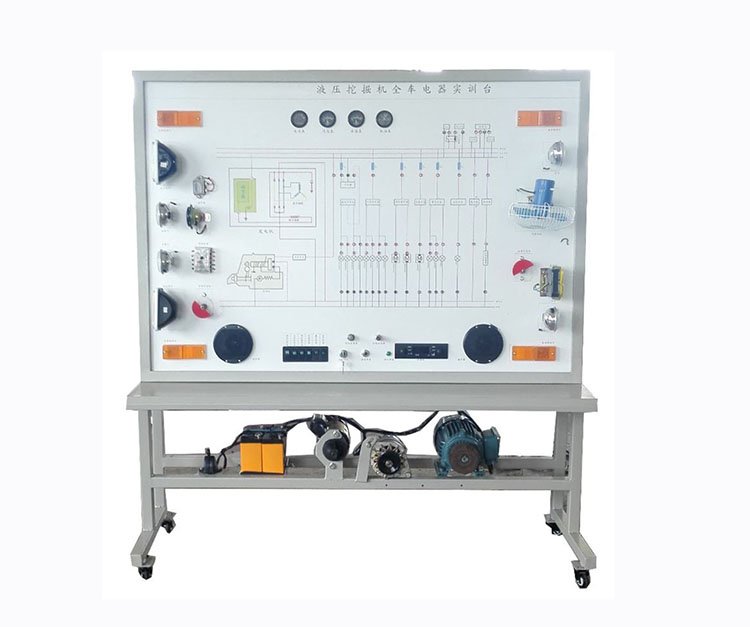

本产品为全车电器实训台【液压挖掘机】（产品型号：KPDWJJDP，产品编号：8712112），是面向培训机构、中高等职业技术院校及普通教育类学院研制的液压挖掘机全车电器系统教学实训设备。实训台完整展示液压挖掘机柴油发动机电气控制系统、起动系统、充电系统、灯光系统、仪表系统、喇叭系统、各传感器与执行器（含液压电磁阀）等全车低压电器设备的组成结构和工作原理。

实训台配备移动台架与检测面板，可真实运行挖掘机全车电器系统，操纵各种电器开关及按钮即可演示各系统的工作过程。面板上安装有检测端子，可直接检测各系统电路元件的电信号（电阻、电压、电流、频率、波形信号等）。同时配备蓄电池电源总开关、转动部件防护罩等安全保护装置，确保实训操作安全可靠。

适用于液压挖掘机电器理论和维修实训教学、理实一体化教学、技能鉴定考核、电器各模块的结构与原理认知、功能动态演示、故障模拟与检测维修、故障诊断与排除等教学需要。

设备组成

产品特点

1. 真实挖掘机电器系统：可运行液压挖掘机全车电器系统，完整展示柴油发动机电气控制、起动、充电、灯光、仪表、喇叭、传感器与执行器等各系统的组成结构及工作原理；

2. 动态演示功能：操纵各种电器开关及按钮，可真实演示液压挖掘机电器各系统的工作过程，包括发动机起动、发电机充电、灯光照明、仪表指示、喇叭鸣响、液压电磁阀动作等；

3. 无损检测功能：面板上安装有检测端子，可直接在面板上检测电器各系统电路元件的电信号，如电阻、电压、电流、频率、波形信号等，便于故障诊断与维修实训；

4. 液压电磁阀演示：集成液压系统电磁控制阀，可演示动臂升降、斗杆伸缩、铲斗挖掘、回转、行走等液压动作的电气控制过程；

5. 完善安全保护：实训台加装蓄电池电源总开关、转动部件防护罩等安全保护装置，防止误操作导致设备损坏或人员伤害；

6. 坚固移动台架：底座部分采用钢性结构焊接，面板柜冲压成形，面板柜与底座可分离，便于运输与现场组装；台架表面采用烤漆工艺，防锈美观；带万向自锁脚轮装置，移动灵活、固定稳妥；

7. 彩色电路原理图：检测面板配有彩色完整的挖掘机全车电器系统电路原理图，便于学员对照实物识读电路、分析工作原理；

8. 故障模拟功能：支持教师设置常见电器故障（如线路断路、短路、接触不良、传感器失效等），学员通过检测端子进行故障诊断与排除实训。

技术参数

实训项目

1. 液压挖掘机全车电器系统总体结构认知与组成识别；

2. 柴油发动机电气控制系统结构认知与工作原理；

3. 发动机 ECU 功能认知与传感器信号检测；

4. 水温传感器、机油压力传感器检测与信号分析；

5. 转速传感器检测与发动机转速显示校准；

6. 起动系统结构认知与工作原理演示；

7. 起动机拆装与检测实训；

8. 起动继电器功能检测与触点检查；

9. 充电系统结构认知与工作原理演示；

10. 发电机拆装与检测实训；

11. 电压调节器功能检测与调整实训；

12. 灯光系统结构认知与各灯具功能检测；

13. 前大灯、转向灯、制动灯、倒车灯功能测试；

14. 仪表系统结构认知与各仪表功能检测；

15. 水温表、机油压力表、燃油表、转速表校准实训；

16. 报警指示灯功能识别与故障含义学习；

17. 喇叭系统结构认知与电路检测；

18. 电喇叭音量调整与继电器检测；

19. 各传感器结构认知与电信号检测（电阻/电压/电流/频率）；

20. 执行器（电磁阀/继电器）驱动检测与功能测试；

21. 液压电磁阀组结构认知与电气控制原理；

22. 动臂/斗杆/铲斗液压电磁阀动作检测；

23. 回转/行走液压电磁阀电气控制检测；

24. 点火开关功能检测与各档位识别；

25. 全车电器电路原理图识读与分析方法；

26. 外接式检测端子使用方法与电参数测量；

27. 蓄电池电源总开关操作与安全规范；

28. 常见电器故障设置与诊断排除（断路/短路/接触不良）；

29. 传感器失效故障模拟与诊断实训；

30. 液压挖掘机全车电器系统综合故障诊断与排除。
