捷达全车电器实训台

产品型号：KPD-jddq

产品名称：捷达全车电器实训台

产品品牌：课普达

产品编号：8511623

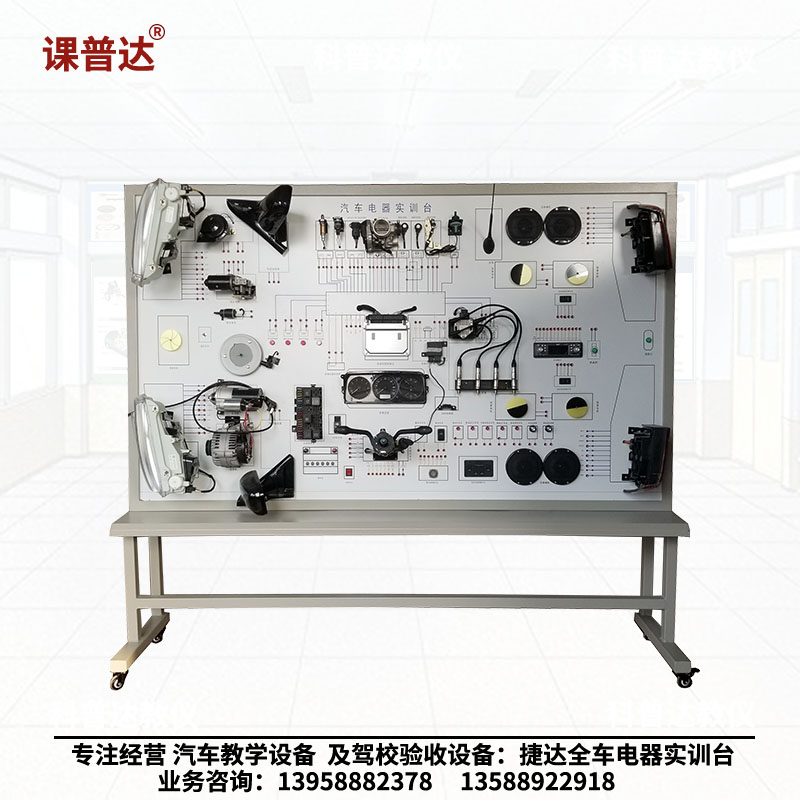

本实验台以捷达全车电器系统实物为基础，由移动台架、示教面板二部分组成。适用于中高等职业学院和培训机构的汽车全车电器系统构造与维修实训教学，能够满足对全车电器系统的结构、工作原理、故障设置及诊断的教学需要。本实验设备操作方便，安全可靠，易于维护。
【标准配置】
一、移动台架
1、配备蓄电池、蓄电池电源总开关、电源保险丝、移动脚轮等；
2、起动系统、充电系统、充电系统驱动电机等。
二、示教面板
1、点火开关、OBD-II诊断座、保险丝盒、组合仪表、组合开关、灯光照明系统、信号系统、点火系统、电动门窗系统、电动后视镜系统、中控门锁系统、音响系统、防盗系统、雨刮系统电器、相关的继电器、保险丝等。
2、外接式的检测端子、工作状态LED显示灯、连接线；
3、示教板面板采用4mm厚耐腐蚀、耐创击、耐污染、防火、防潮的高级铝塑板，表面经特殊工艺喷涂底漆处理；面板打印有永不褪色的彩色电路图，表面喷涂光油；学员可直观对照电路图和实物，认识和分析汽车整车电器各系统的工作原理
4、集成电路故障设置与考核装置。
【功能特点】
一、展示功能：
1、把电器系统部件按原车基本位置顺序排列，不同的部件都标有名称，充分展示整车电器系统的结构和工作原理。
2、彩色完整的车身电器系统结构组成图和电路原理图，便于对车身电器系统的结构组成和电路的工作原理教学。
二、动态运行功能：
在整车电器基础上，配备各相关辅助控制装置，可如原车一样实际演示起动、充电、点火、灯光、仪表、雨刮、中控门锁、防盗、电动窗、音响系统等全套整车电器设备的工作原理和过程；
三、检测功能：
通过外接式的检测端子，可无损线束直接在面板上进行各传感器、执行器和电路参数的检测与分析；
数字电压表可代替万用表测量相关的电压值。
四、实时显示功能：
仪表显示各信号指示灯。
五、自诊断功能：
通过OBD-II诊断座，连接通用或专用仪器可实现读取数据流、检测故障码和消除故障码的功能等自诊
六、防盗匹配功能：
配备一把已匹配好的钥匙，能正常工作。连接通用或专用仪器可实现防盗钥匙匹配实训操作。【规格参数】
台架尺寸：2440mm*650mm*1800mm(长*宽*高)；
工作电压：12V直流电压；
工作温度：-40℃～50℃。
【实训项目】
汽车灯光照明系统检测与维修
汽车仪表系统检测与维修
汽车启动系统检测与维修
汽车充电系统检测与维修
汽车雨刮系统检测与维修
汽车玻璃升降系统检测与维修
汽车电动后视镜系统检测与维修
系统工作电压/电流诊断
