产品概述

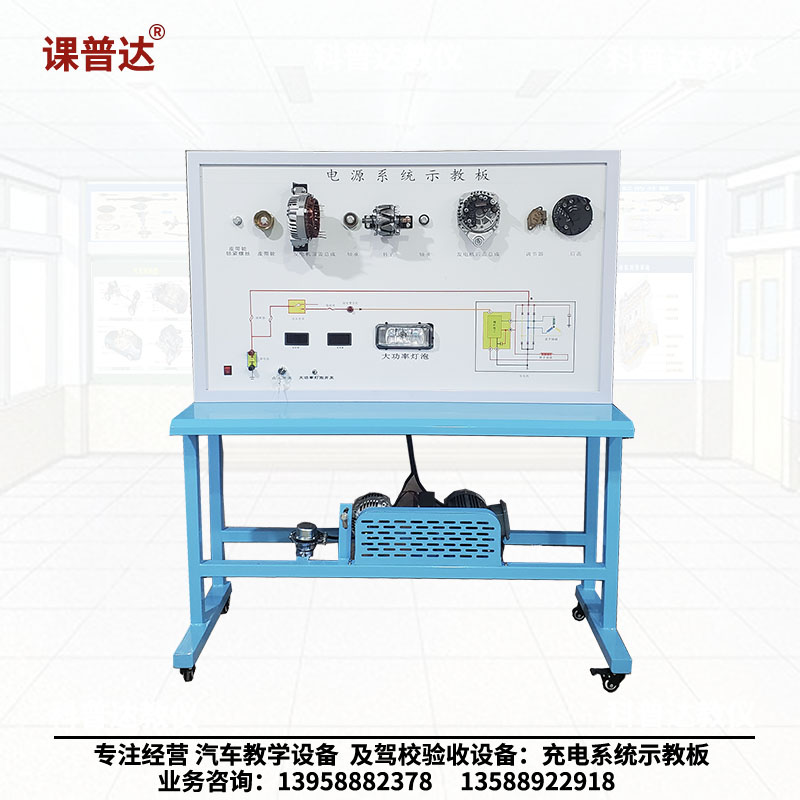

本产品为汽车充电系统示教板（产品型号：kcdxt，产品编号：885212），以桑塔纳2000型车用充电系统为基础，分为上下两部分设计。上部为金属喷塑机箱加铝合金面板，面板上方将一台车用发电机按装配关系分解陈列，直观展示发电机内部结构；下部为金属喷塑台架，安装有一台完整的桑塔纳2000型车用发电机，由 1.5KW 三相异步电机驱动，构成真实可运行的充电系统。

示教板面板绘有彩色喷绘电路图和工作原理示意图，配有充电指示灯、电流表、电压表及分级加载开关，可真实演示汽车充电系统的工作过程。面板上安装有检测端子，可直接检测充电系统各电路元件的电信号。适用于中高等职业院校和培训机构的汽车充电系统构造与维修、发电机原理与检测、汽车电器故障诊断等课程的教学与实训。

设备组成

产品特点

1. 分解与运行结合：发电机分解部件与实际可运行充电系统两者结合，电路、结构、装配关系一目了然，既可观结构，又可看运行；

2. 真实可运行系统：打开点火开关，触发三相电机运行，带动发电机工作，充电指示灯熄灭，蓄电池端电压升高，真实演示汽车充电系统完整工作过程；

3. 实时参数监测：面板配有充电指示灯、电流表、电压表，可实时观察充电系统工作状态、充电电流和蓄电池电压数值；

4. 分级加载测试：装有加载开关，可分级对发电机进行加载，观察不同负载下充电电流和电压的变化规律；

5. 彩色电路原理图：示教板面板上绘有彩色喷绘电路图和工作原理示意图，学员可直观对照电路图和实物，认识和分析充电系统的工作原理；

6. 无损检测功能：面板上安装有检测端子，可直接在面板上检测充电系统各电路元件的电信号，如电阻、电压、电流、波形信号等；

7. 故障设置功能：电路图上装有相应检测孔，便于教学、实训及设置故障，培养学员故障诊断与排除能力；

8. 稳固移动台架：底架部分采用钢性结构焊接，表面采用烤漆工艺，防锈美观；带自锁脚轮，移动灵活、固定稳妥；

9. 操作平台设计：示教板底座上配有约 40cm 宽的桌面，方便放置资料、轻型检测仪器等；

10. 配套教学资料：配备使用说明书及相关资料，便于教师备课与学员自学。

技术参数

实训项目

1. 汽车充电系统总体结构认知与组成识别；

2. 发电机分解部件结构认知与装配关系分析；

3. 发电机定子/转子/整流器/调节器结构识别；

4. 发电机工作原理与电磁感应过程分析；

5. 充电系统动态模拟运行演示操作；

6. 点火开关操作与电源系统启动流程；

7. 三相异步电机驱动发电机运转过程观察；

8. 充电指示灯状态识别与充电系统工作判断；

9. 电流表读数与充电电流大小分析；

10. 电压表读数与蓄电池电压变化分析；

11. 分级加载开关操作与不同负载下充电特性观察；

12. 发电机空载与负载特性曲线分析；

13. 示波器连接与三相交流电波形观察；

14. 三相交流电波形相位关系分析；

15. 整流器工作原理与直流输出波形观察；

16. 电压调节器功能认知与调节原理；

17. 充电系统电路原理图识读与分析方法；

18. 检测端子使用方法与电参数测量实训；

19. 发电机输出电压/电流/电阻测量；

20. 充电线路电阻测量与压降分析；

21. 充电系统常见故障设置（断路/短路/接触不良）；

22. 充电指示灯常亮故障诊断与排除；

23. 充电电流过小故障诊断与排除；

24. 充电电流过大故障诊断与排除；

25. 发电机不发电故障诊断与排除；

26. 蓄电池亏电故障诊断与充电系统关联分析；

27. 电压调节器故障诊断与更换实训；

28. 整流器二极管检测与好坏判断；

29. 发电机轴承异响检测与维护；

30. 充电系统综合故障诊断与排除；

31. 充电系统示教板日常维护与保养；

32. 汽车电器实训安全操作规范。
