发动机电控燃油喷射系统示教板

发布时间:2022-05-12 10:11:45人气:0

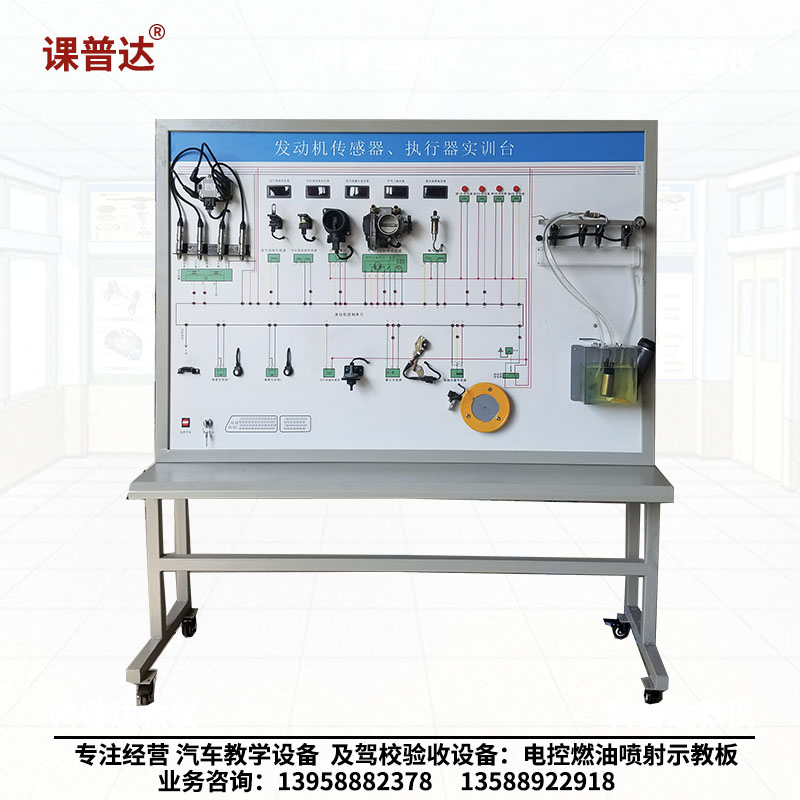

电控燃油喷射示教板

产品名称:发动机电控示教版

产品品牌:课普达

产品型号:KPDDKSJB1

产品编号:887231

选用全新大众发动机传感器与执行器系统材料为基础制作,模拟发动机运转,演示发动机传感器与执行器系统的工作过程;本示教板功能齐全、操作方便、安全可靠。



【标准配置】

发动机电控单元、防盗控制单元、防盗钥匙、发动机各类传感器(水温传感器、进气压力传感器、空气流量计、爆震传感器、氧传感器、发动机转速感器、凸轮轴位置传感器节气门位置传感器)发动机各类执行器(喷油嘴、点火线圈、碳罐电磁阀、油泵模拟器)检测端子、故障设置系统、12V开关电源、大型彩色喷绘电路原理图、控制面板、诊断座、可移动台架、使用说明书及任务驱动式实训指导书等。



【功能特点】

1.面板上绘有完整的发动机传感器与执行器系统原理图。设有检测端子,可通过仪器仪表检测传感器,执行器等各种信号参数如电压、电阻、频率等。

2.操纵开关及按钮,可真实演示发动机各传感器与执行器的工作过程。

3.数显表显示各传感器信号电压值。

4.发光二极管显示工作元器件状态。

5.故障模拟系统可模拟实际运行工况,设置多种实车常见故障。具体内容详见故障模拟设置装置说明。

6.防盗匹配等操作。

7.汽车油漆高温烤漆处理;加装交流电源漏电保护装置;转动元器件外加装防护装置。8.表面采用烤漆工艺,带自锁脚轮。

9.装有诊断座,可读取故障码与数据流等。



【参数】

尺寸:1220mm*650mm*1900mm(长*宽*高)

电源:220V交流电压;

工作电压:12V直流电压;

工作温度:-50℃~50℃;



【实训项目】

汽车电控系统传感器执行器组成结构认知实训

汽车电控系统传感器信号参数检测

汽车电控系统执行器工作电压检测

汽车电控系统电路分析,检测

汽车电控系统故障诊断、数据测试、执行元器件、读取故障码、清除故障码、系统基本匹配
