产品概述

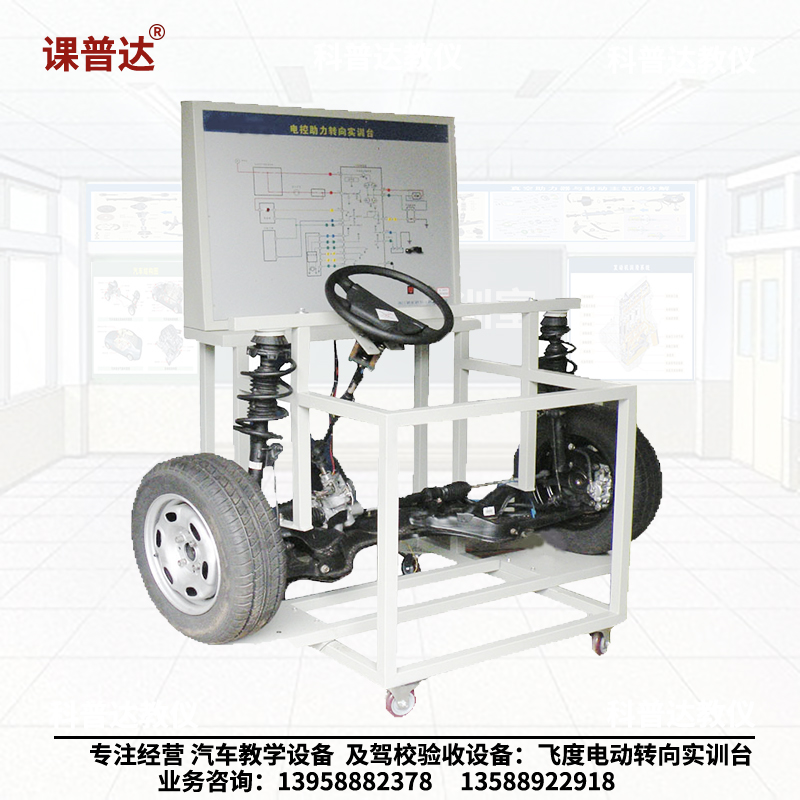

本产品以本田飞度电控电动动力转向（EPS）系统实物为基础，构成一套真实可运行的电动转向综合实训设备。系统包含方向机、转向角传感器、减震器、方向盘、轮胎等完整转向机构，支持车速/转速调节、转向助力随动演示、故障诊断与排除等实训。适用于中高等职业院校及培训机构开展汽车底盘电控转向系统构造与维修、故障诊断与排除等实训教学。

设备组成

1. 本田飞度原厂电动转向控制系统 × 1 套；

2. 方向机总成 × 1 套；

3. 转向角传感器 × 1 个；

4. 减震器 × 1 个；

5. 方向盘 × 1 个；

6. 轮胎 × 1 个；

7. 开关电源 × 1 套；

8. 检测面板（含电路原理图、数字显示器、诊断座）× 1 块；

9. 故障设置机构 × 1 套；

10. 可移动式台架 × 1 台。

产品特点

1. 真实可运行的EPS系统：采用本田飞度原厂电控电动动力转向系统，充分展示电动转向控制系统的组成结构和工作过程；

2. 转向助力随动演示：接上电源后，旋转车速旋钮和发动机转速调节旋钮，方向机上的电动机工作；此时转动转向盘，可明显感觉助力减轻，直观演示EPS随速助力特性；

3. 彩色教学图解：实训台面板上印有电动转向控制系统的电路原理图，方便老师讲授和组织实训教学，学员可直观对照实物和电路原理图进行分析；

4. 实时参数显示：实训台面板上安装数字式显示器，可实时显示电动转向控制系统的车速与发动机转速的变化；

5. OBD诊断功能：实训台面板上安装有诊断座，可连接专用或通用型汽车解码器，对电动转向控制系统进行ECU编码查询、读取故障码、清除故障码等操作；

6. 结构稳固、移动便捷：示教板底架部分采用钢性结构焊接，表面经烤漆工艺处理；带自锁脚轮，安全可靠，移动灵活。

技术参数

实训项目

1. 电控电动转向系统组成结构认知实训；

2. 电控电动转向系统工作原理演示实训；

3. 电控电动转向系统检测维修实训；

4. 电控电动转向系统故障诊断与排除；

5. 前轮前束调整实训；

6. 主倾角度调整实训。
