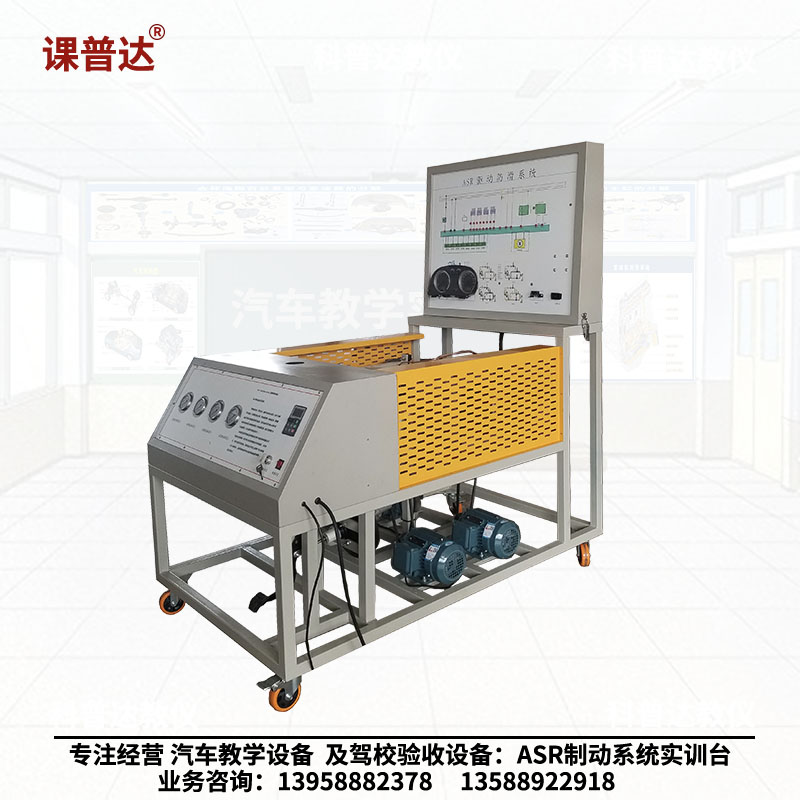

ASR防抱死系统实训台

    产品型号：KPD-ASR

    产品名称：ASR防抱死系统实训台

    产品品牌：课普达

    产品编号：8513121

    功能与特点要求：

    1.      实验系统用于汽车ASR防抱死制动系统的结构和控制系统的故障设置、故障诊断、检测、排除和拆卸装配等实际测量等实践性教学以及考核使用；

    2.      运转部分:用变频器带动四个三相电机工作,带动前后轴运转,模拟汽车在路面行使,踩下制动踏板,在制动碟将要抱死时,ABS系统开始工作,使制动碟处在抱死与不抱死的临界状态,在制动蹋板上明显感受到不断的反弹作用,充分展示ABS防抱死制动系统的工作过程;

    3.      展示部分:

    面板上有原车ABS系统的规范原理图、电路图（线色、线径、元件符号、接头符号等）和ABS液压工作图，并能直接在电路图上检测ABS电路进行各元件及故障分析诊断;

    面板上安装有4个压力表,充分反映制动总泵和制动分泵的压力变化,ASR系统工作时,各个车轮的压力表指针不停的摆动,表现ASR工作时系统不停地施压和泄荷工作;

    面板上装有ASR故障指示灯,可反映ASR电控系统工作状况,当ASR灯亮时,表现ASR电控部分有故障,制动时ABS失效,系统以常规制动方式进行.

    故障模拟部分：有专门的故障设置区（如压力表的拆装是否影响其它示数的变化），可进行短路、断路、虚接等故障，并可模拟信号

    检测诊断部分:

    配有诊断接口，能通过专用设备进行动态数据流、故障码等参数的读取和设置；

    外接式诊断端子，可通过专用检仪器进行全整个电控系统信号的检测与分析。

    6.      为降低成本、减少噪音，要求使用变频电机驱动系

    7.

    工艺

    1）面板：采用5MM厚铝塑板制作而成，不变形、坚固耐用，并可保持五年不褪色；面板文字。

    2）支架：实验台支架采用全焊接结构，由优质钢材制作，安装四个脚轮，可以移动和锁止，表面经过喷塑处理。

    l        四轮都可独立运行。


ABS系统的组成与原理
