灯光仪表系统示教板

产品信息

产品名称：灯光仪表系统示教板

产品品牌：科普达教仪有限公司

产品型号：KPD-SJ48
产品编号：886521

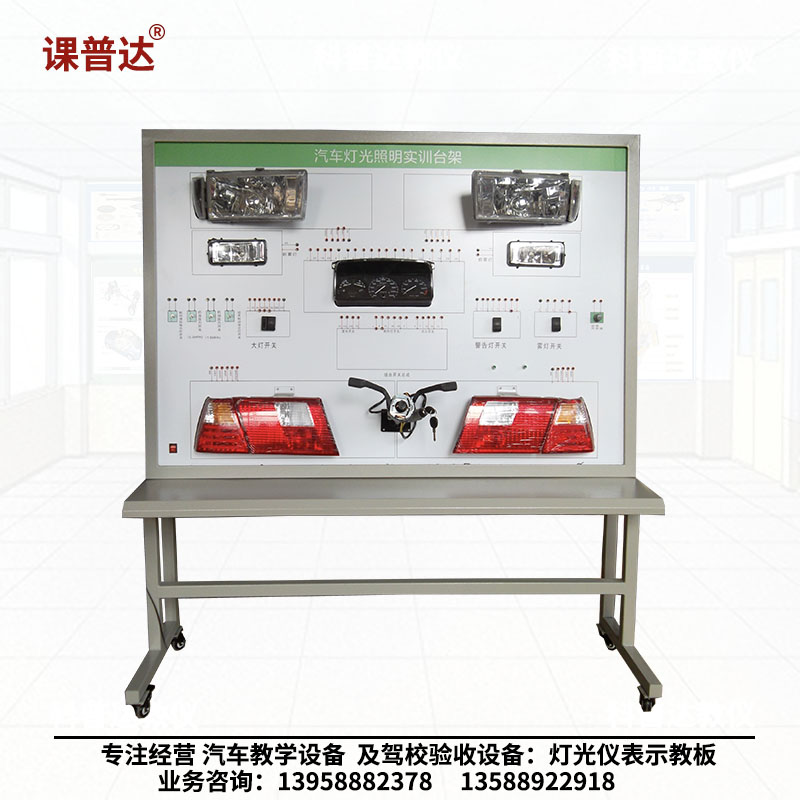

本实验台以全新大众捷达王/桑塔纳2000灯光和仪表系统实物为基础，由移动台架、示教面板二部分组成。适用于中高等职业学院和培训机构的汽车灯光和仪表系统构造与维修实训教学，能够满足对灯光和仪表系统的结构、工作原理、故障设置及诊断的教学需要。本实验设备操作方便，安全可靠，易于维护。

【标准配置】

一、 移动台架

配备蓄电池(或12V直流电源)、集成电路故障设置器、保险丝等；

二、示教面板

1、由灯光和仪表系统部件组成。包括点火开关、前照灯、转向灯、前雾灯、侧灯、组合开关、尾灯、牌照

灯、后雾灯、刹车灯开关、倒车灯开关、警示灯开关、组合仪表系统等

2、外接式检测端子；

3、灯光和仪表系统电器结构组成图和电路工作原理图。

【功能特点】

一、展示功能：

1、把灯光、仪表系统部件按原车基本位置排列，不同的部件都标有名称，充分展示灯光、仪表系统的结构和工作原理。

2、灯光和仪表系统电器结构组成图和电路工作原理图，方便对照实物进行照明、信号、仪表系统的结构及工作原理教学。

二、动态运行功能：

1、在灯光、仪表系统基础上，配备各相关辅助控制装置，可如原车一样实际演示灯光、仪表系统的工作过程，使学生直观理解照明、信号、仪表系统的结构和工作原理；

2、真是的传感器，使仪表里的发动机转速、水温、燃油量等真实体现出来。

三、检测功能：

通过检测端子，可无损线束直接在面板上进行各灯光、开关、仪表电路参数的检测与分析；

【参数】

示教台：（长*宽*高）1800*1200*700（mm）

电源：220V交流电压；

工作电压：12V直流电压；

【实训项目】

1．灯光、仪表控制系统结构认识；

2．灯光、仪表控制系统模拟运行；

3．灯光系统线路分析实验；

4．仪表系统线路分析实验；

5．照明、信号、仪表控制系统元器件测量；

6．照明、信号、仪表控制系统信号测量；

7．照明、信号、仪表控制系统综合测量分析
886512
