发动机点火系统示教板

    点火系统示教板(六种点火方式)

    产品品牌：科普达教仪有限公司

    产品型号：KPD-SJ08
产品编号：889823

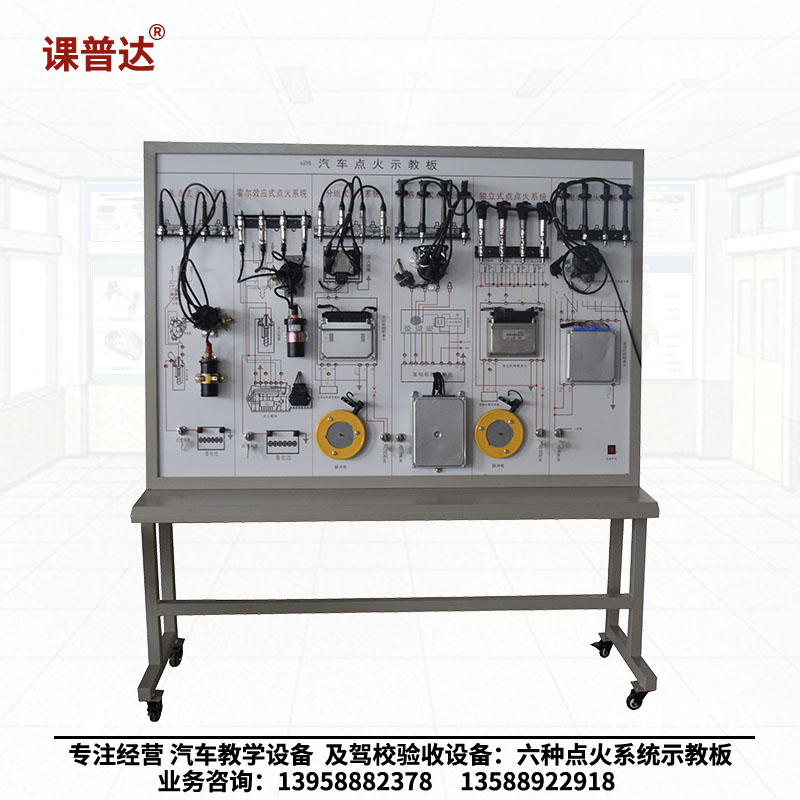

    该设备采用六种典型(即：触点式点火系统、霍尔式电子点火系统、磁感应式点火系统、光电感应式点火系统、无分电器分组点火系统和无分电器独立点火系统)的发动机点火系统的真实部件，充分展示发动机点火系统的组成结构和工作过程。适用于中高等职业技术院校、普通教育类学院和培训机构对汽车点火系统理论和维修实训的教学需要。

    1.   真实可运行的六种典型的发动机点火系统，可充分展示触点式点火系统、霍尔式电子点火系统、磁感应式点火系统、光电感应式点火系统、无分电器分组点火系统和无分电器独立点火系统的组成结构和工作过程。

    2.   示教板面板上绘有彩色喷绘电路图和工作原理示意图，学员可直观对照电路图和实物，认识和分析各种点火系统的工作原理。

    3.   示教板面板上安装有检测端子，可直接在面板上检测点火系统各电路元件的电信号，如电阻、电压、电流、频率信号等。

    4.   示教板底架部分采用钢结构焊接，表面采用喷涂工艺处理，带自锁脚轮装置。

    5.   示教板工作采用普通220V交流电源，经内部电路变压整流转换成12V直流电源，无需蓄电池，减少充电的麻烦，12V直流电源有防短路功能。

    61.   外形尺寸：2400×700×1900mm(长×宽×高)

    2.   外接电源：交流220V±10% 50Hz

    3.   工作电压：直流12V

    4.   工作温度：-40℃～+50℃
