发动机解剖演示台

产品信息

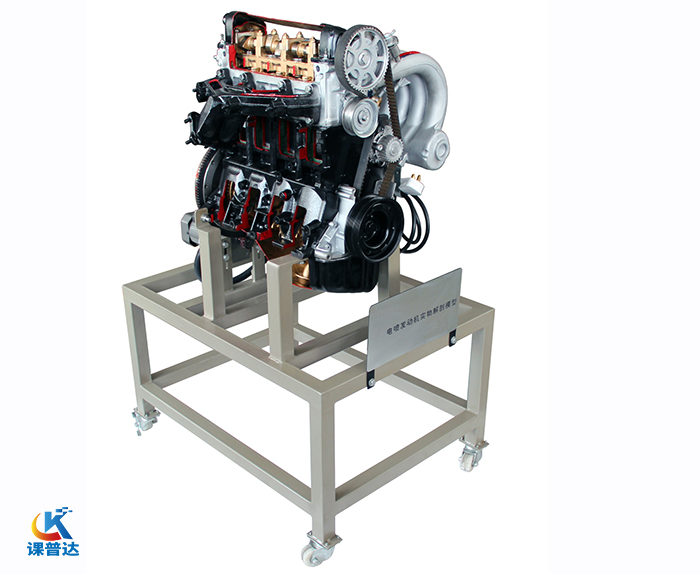

产品名称：大众桑塔纳AJR电控汽油发动机解剖演示台

产品品牌：科普达教仪有限公司

产品型号：KPD-JP02
产品编号：855921

产品简介

该设备采用大众桑塔纳AJR电控汽油发动机总成进行剖面处理，各部件齐全，剖面位置合理，能全面展示汽油发动机内外部结构和部件的运动情况，适用于汽油汽车发动机原理和机械机构的教学。

1.   采用原厂汽油发动机实物总成进行机构切剖，充分展示汽油发动机机构部分的内外结构。

2.   对汽油发动机各机械剖面采用不同颜色的油漆进行喷涂。

3.   由三相齿轮减速感应电机带动汽油发动机曲轴做低速运转，真实演示汽油发动机内部机械部件的运动过程。

4.   移动台架采用了高强度的钢结构焊接，表面经喷涂工艺处理。移动台架底部带有自锁脚轮装置，可移动式，方便教学。

设备概述

本产品适用于大专院校、职业学校、汽车修理专业教学之用，通过本产品的演示或实训实操实习，能让学员较快地掌握发动机的构造与控制原理，加快学员对发动机的认识，属于汽车学校教学理想的辅助理解设备。

功能特点：

1、装备以桑塔纳发动机裸机总成为基础，包括：起动机、发电机、供油系统、点火系统、进气歧管总成、排气歧管总成、发动机缸盖、缸体、活塞连杆机构、曲轴、飞轮、所有传感器、执行器等发动机裸机工作器件。外加教学辅助设备：减速驱动演示结构、万向轮脚机构、产品说明书等。

2、装备采用先进数控线切割技术，对发动机表面进行解剖，展示：曲轴连杆机构、配气机构、润滑机构、冷却系统、进排气系统等发动机内部细微组成。

3、减速驱动电机驱动发动机缓慢的运转，省去人工驱动的麻烦；实时模拟发动机：进、压、功、排等工作过程；

4、解剖的发动机不同的元器件，均采用不同颜色区分，方便进观察运行中各部件配合位置的改变，视觉效果强烈，突出结构的层次感。利于教学和理解分析。

5、通过解剖发动机，能直观的观察发动机各部件的内部结构，便于对发动机的拆装、检修、原理构造学习，提供明确的标准参照物。

 教学项目

1、发动机结构与原理认识实训。

2、汽油发动机电控元件部位的分析

3、汽油发动机静态检测实训。

4、汽油发动机各种工况模拟实训

5、起动机的认识与分析

6、发电机的认识与分析

7、供油系统的认识与分析

8、点火系统的认识与分析

9、进气歧管总成的认识与分析

10、排气歧管总成的认识与分析

11、发动机缸盖/缸体的认识与分析

12、活塞连杆机构的认识与分析

13、曲轴的认识与分析

14、飞轮的认识与分析

15、传感器、执行器的认识与分析
