汽车无级变速器实训台

发布时间:2022-05-12 10:12:00人气:0

产品型号:KPD-ZD22

产品名称:汽车无级变速器实训台

产品品牌:课普达

产品编号:8512621

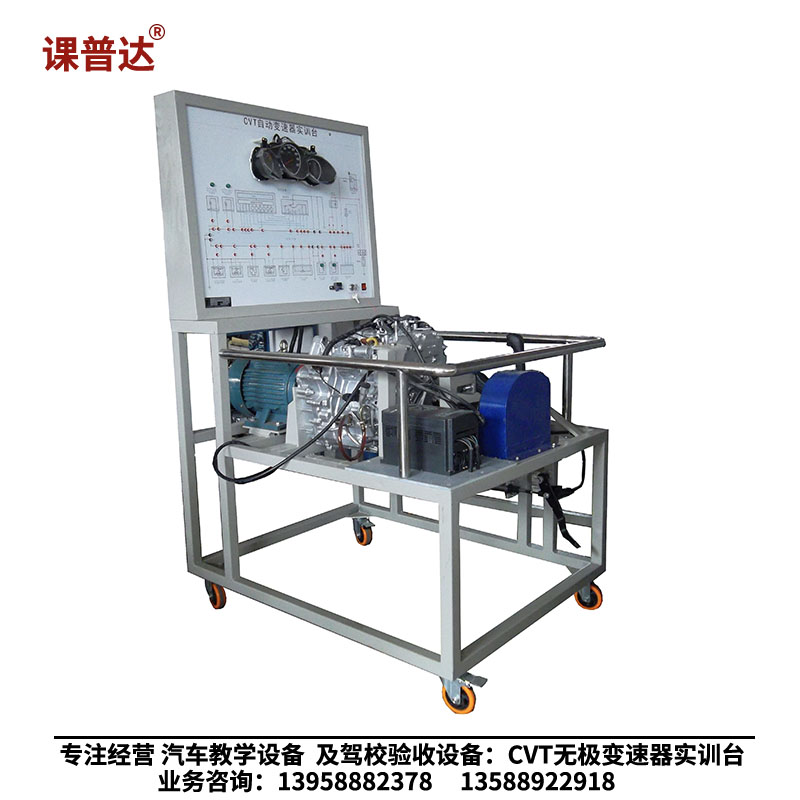

CVT无极变速器实训台

技术参数

外形参考尺寸:1600X1000X1800mm(长X宽X高)动力电源:三相四线(三相五线 380V/50Hz)

输入电源;交流220V±10% 50Hz

工作电源;直流12V

三相异步电动机:

型  号:YT 112M-2

电  压:AC 380V/660V

电  流:8.2A/4.7A

功  率:4KW

转  速:2880r/min

变频器:

型  号:CHE100-004G/5R5P-4

功  率:4KW/5.5KW

输  入:AC 3PH 380V±15%

输  出:9A/13A  AC3PH  0~380V  0~400Hz

工作温度:-40℃~+50℃

   功能特点

1真实可运行的本田飞度CVT无级变速器、充分展示无级变速器的工作过程和组成结构,如:液力变扭器、机械传动、液压控制和电子控制等。

可通过变频器设定电机铭牌上规定的额定电流值,实现用电子热过载继电器来防止电机过载,为了防止机械设备起动/停止期间的冲击,可通过变频器设定以S曲线图形进行加速/减速。

实训台面板上绘有彩色喷绘电路图和工作原理示意图,学员可直观对照电路图和实物,认识和分析自动变速器控制系统的工作原理。

实训台面板上安装有检测端子,可直接在面板上检测各传感器、执行器、控制单元管脚的电信号,如电阻、电压、电流、频率信号等。

实训台面板上安装有汽车仪表、可实时显示转速、车速等参数变化。

实训台安装有诊断座,可连接专用或通用型汽车解码器,对无级变速器电控系统进行读取故障码、清除故障码等自诊断功能。

实训台面板上安装有无级变速器各电磁阀指示灯,实时显示各电磁阀的工作状态。

实训台配备有电源总开关、电机防护罩、输出轴防护罩等安全保护装置。

实训台底座采用钢结构焊接,表面采用喷涂工艺处理,带自锁脚轮装置,移动灵活,安全可靠、坚固耐用。
