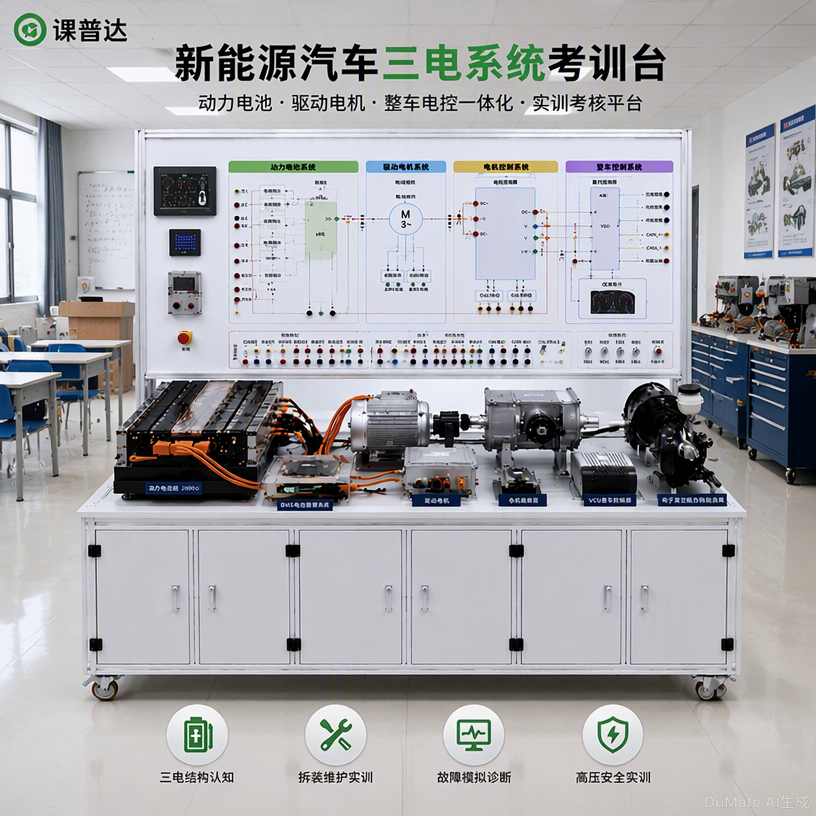

新能源汽车三电系统考训台
本设备是面向职业院校与培训机构的新能源汽车三电系统考训台，可完成蓄电池接线拆装实训、故障诊断实训，支持高压上电、高压预充、高压下电逻辑线路系统电路接线、故障排查诊断等教学考核内容。
一、产品简介
新能源汽车三电系统实训台架，是把电池、电机、电控三套核心部件做成可拆装、可检测、可模拟故障的教学设备，让学生在安全环境下学习三电结构、原理、诊断和维修。台架选用纯电动车交流异步电机与控制器、智能工况模拟系统、锂电池及管理系统（BMS）、仪表、传动系统、电子真空液压制动系统、模拟加载控制器、教学板等真实器件制作，涵盖动力电池实训台、驱动电机实训台、电控系统实训台和三电综合实训台等类型，并支持充电联动、CAN总线诊断和高压安全实训。设备可完成电驱动相关综合系统的实验实训内容，满足各类院校对电驱动传动系统、锂电池及管理系统（BMS）等系统的拆装与维护、结构与原理认知、系统操作、功能动态演示、故障检测与诊断等教学需要。
二、主要实训方向
1. 三电结构认知：直观查看电池模组、BMS、电机、逆变器、高压配电箱等部件的安装位置和连接关系。
2. 拆装与维护：在断电状态下练习高压线束、连接器、冷却系统、驱动总成的拆装与复位。
3. 检测与诊断：使用万用表、示波器、解码器读取电压、电流、温度、故障码和CAN总线数据。
4. 故障模拟与排除：设置绝缘故障、互锁断开、BMS通讯异常、电机过载、充电故障等典型问题，训练排查能力。
5. 高压安全操作：练习断电、验电、防护、漏电保护和应急停机流程。
三、功能特点
1. 锂电池及管理系统（BMS）：对动力电池参数进行实时监控、故障诊断、SOC估算、短路保护、绝缘检测、充放电控制、均衡等，并通过CAN总线的方式与带CAN通讯的车载充电机等进行信息交互。
2. 纯电动汽车动力电池包：动力电池为单体铁锂电池3.7V50Ah，共20节串联；电池管理系统包含电压与温度及电流采集模块、主控模块等，主控模块通过CAN网络与其他模块通讯，直观了解动力电池PACK技术。
3. 动力电池包、电流传感器、充电继电器、总正继电器、总负继电器均设有检测端口，可实时检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。
4. BMS电池管理系统带被动均衡功能，带开关控制保护（单体断线、短路、过压、欠压、过流、过温），与车载充电机CAN通讯，通过BMS控制车载充电机工作，估算SOC（荷电状态）等，具体包括：
(1) 具有单体电压数据采集、总电压数据采集、电流采集、温度采集；
(2) 具有完备的故障等级报警功能，包括电压、电流、温度等故障报警；
(3) 具有SOC估算功能；
(4) 具有充放电控制功能；
(5) 具有被动均衡管理功能；
(6) 系统开关无源机械触点。
5. 采用纯电动车电驱动传动系统（包含电机与控制器、单级变速器、电子真空液压制动、传动等系统）真实器件制作，可实现电动车电力驱动系统功能性测试实验实训，包括高低速控制、刹车、前进功能、后退功能、充电功能、互锁功能、模拟加载负载调节等。
6. 实现电动车电力驱动系统功能性测试实验实训，包括三相绕组直流电阻、相间绝缘、对地绝缘、过载能力、机械特性等。
7. 实现电动车电力驱动系统实时监控实验实训，通过上位机软件可展示电机在车辆匀速、加速、减速工况下，电机转速、电压、电流、扭矩等参数的变化关系。
8. 模拟电动车行驶的不同工况。
9. VCU整车控制器、电机控制器与BMS控制单元具有诊断接口，通过上位机软件读取系统数据流信息（包含刹车开关、档位、电机转速与电压电流、电机温度、电机扭矩、电子油门开度、母线端电压/电流，电机控制器输出端电压/电流、制动能量回收等工作状态；电池组电压值、充放电流、温度等）与故障内容。
10. 多功能仪表实时显示车速、转速、电压、档位、电流、电池状态参数等。
11. 面板采用4mm厚铝塑板，立式安装面板UV平板喷绘打印有彩色完整标准系统图板，学员可直观对照图板和实物，认识和分析系统的工作原理。
12. 面板上安装有检测端子，可直接在面板上检测系统电路元件的电信号，如电阻、电压、电流、频率信号等。
13. 安装故障模拟系统，能实现低压电路系统故障设置及诊断排除，可设置常见故障的设置及考核故障点15个。
14. 设备框架采用40mm×40mm和40mm×80mm两种一体化全铝合金型材搭建，耐油耐腐蚀并易于清洁，台面宽20cm，经久耐用不生锈，带4个带自锁装置万向脚轮，便于移动。
15. 配套实训（实验）指导书等教学资料，包含工作原理、实训项目、故障设置及分析等要点说明。
16. 安装安全保护装置：急停开关、机械式电源总开关、维修开关、转动部位防护保护罩、高压安全防护装置与警告提示。
17. 安装VCU整车控制器与电机控制器及BMS控制单元CAN通讯交换信息，通过上位机软件读取系统数据流信息（包含刹车开关、档位、电机转速与电压电流、电机温度、电机扭矩、电子油门开度、母线端电压/电流，电机控制器输出端电压/电流、制动能量回收等工作状态；电池组电压值、充放电流、温度等）与故障内容。
四、实训（实验）项目
本台架围绕三电系统结构认知、拆装与维护、检测与诊断、故障模拟与排除、高压安全操作五大方向，共设置 16 个实训项目。实训前须先断开电源总开关并拔出维修开关，佩戴绝缘手套与护目镜；涉及高压回路的操作在教师确认断电、验电后进行。
实训项目一：动力电池包PACK组装和连接、结构与原理、常见故障判断和修理
实训目标：掌握铁锂动力电池包结构原理，学会 PACK 组装连接与常见故障判断修理方法。
1. 安全准备：穿戴绝缘手套、护目镜，确认急停开关断开、维修开关已拔出，用验电笔确认高压回路无电。
2. 结构与原理认知：对照面板彩色系统图，认识 20 节铁锂电池串联结构、电压与温度采集模块、主控模块及 CAN 通讯走向。
3. PACK 连接练习：按图纸依次练习单体电池串联连接，检查铜排紧固与端子接触，确认无松动、无短路。
4. 检测验证：在检测端口处用万用表测量单体电压与总电压，并通过上位机软件读取各单体电压、温度，验证连接正确性。
5. 故障判断与修理：设置单体断线、欠压等典型故障，观察 BMS 报警与 SOC 变化，依据检测数据定位故障点并模拟修复。
6. 复装收尾：复位维修开关与防护罩，检查绝缘，记录实训数据与结论。
实训项目二：高压大电流继电器内部结构和原理、测量、常见故障和更换方法
实训目标：认识总正、总负、充电继电器的结构与原理，掌握测量、故障判断与更换方法。
1. 安全断电：断开电源总开关，拔出维修开关并验电，确认高压回路无电后开始操作。
2. 原理认知：对照系统图认识各继电器的安装位置、触点类型（常开/常闭）与控制回路作用。
3. 静态测量：用万用表测量继电器线圈电阻及触点通断状态，判断继电器是否正常。
4. 动态验证：恢复上电，观察继电器吸合声音与面板指示灯变化，在检测端口测量触点前后电压。
5. 故障设置与排除：设置触点粘连、线圈断路等故障，观察系统症状并定位排除。
6. 更换练习：按规范拆卸故障继电器并更换，复原后复测确认功能正常。
实训项目三：电流传感器测量、常见故障和更换
实训目标：掌握电流传感器的测量方法，学会判断传感器故障并完成更换。
1. 安全断电并验电，确认高压回路无电。
2. 原理认知：认识电流传感器在高压回路中的安装位置、供电方式与信号输出形式。
3. 信号测量：在检测端口用万用表或示波器测量传感器供电电压与输出信号，对比标准值。
4. 动态验证：加载工况下观察输出信号随电流变化的线性关系。
5. 故障设置与更换：设置信号异常故障，通过测量判断传感器好坏，按规范拆卸更换。
6. 更换后复测，确认输出信号恢复正常。
实训项目四：手动维修开关结构原理功能
实训目标：掌握手动维修开关（MSD）的结构原理与安全操作规范。
1. 原理认知：认识手动维修开关的位置、结构与切断高压回路的工作原理。
2. 断电操作：在断电状态下拔出手动维修开关，确认高压回路被彻底切断。
3. 验电确认：用万用表或验电笔验证高压回路确已无电。
4. 复位操作：按规范装回维修开关，确认安装到位、互锁回路恢复。
5. 上电验证：恢复上电，确认系统正常工作后结束实训。
实训项目五：高压互锁结构原理功能
实训目标：理解高压互锁的保护原理，掌握互锁回路检查与故障排除方法。
1. 原理认知：认识高压连接器互锁回路的组成与保护逻辑（互锁断开即切断高压）。
2. 状态检查：检查各高压插接件安装是否到位、互锁端子接触是否良好。
3. 功能验证：断开一个高压插接件，观察系统互锁报警与高压下电反应。
4. 回路测量：用万用表测量互锁回路通断，判断故障点位置。
5. 复位确认：装回插接件后确认报警消除、系统恢复正常。
实训项目六：车载充电机工作原理和引脚定义、常见故障和更换
实训目标：掌握车载充电机工作原理与引脚定义，学会常见故障判断与更换。
1. 安全断电并验电，确认高压回路无电。
2. 原理认知：认识车载充电机在充电回路中的作用，对照铭牌与图纸学习引脚定义。
3. 引脚测量：用万用表测量充电机各引脚电压与信号，判断供电与通讯是否正常。
4. 通讯验证：观察 BMS 与车载充电机之间 CAN 通讯数据，确认充电控制逻辑。
5. 故障设置与排除：设置充电异常故障，依据测量数据定位故障原因。
6. 更换练习：按规范拆卸并更换充电机，复测确认充电功能恢复。
实训项目七：DC-DC转换器工作原理和引脚定义、常见故障和更换
实训目标：掌握 DC-DC 转换器工作原理与引脚定义，学会常见故障判断与更换。
1. 安全断电并验电，确认高压回路无电。
2. 原理认知：认识 DC-DC 转换器高低压转换原理与各引脚功能定义。
3. 静态测量：用万用表测量输入输出端电压，判断转换器工作状态。
4. 动态验证：上电后测量低压输出是否稳定，观察负载变化时输出电压变化。
5. 故障设置与排除：设置输出异常故障，定位并排除故障原因。
6. 更换练习：按规范更换 DC-DC 转换器，复测确认输出正常。
实训项目八：电池管理系统BMS结构原理功能
实训目标：掌握 BMS 的组成结构、工作原理与主要功能（采集、保护、SOC 估算、均衡、充放电控制）。
1. 结构认知：认识电压与温度及电流采集模块、主控模块及 CAN 通讯网络。
2. 数据观察：上电后通过上位机软件读取总电压、单体电压、电流、温度与 SOC 数据。
3. 充放电控制验证：操作台架模拟充放电，观察 BMS 对充电机的控制逻辑。
4. 保护功能验证：设置过压、欠压、过流、过温等故障，观察 BMS 分级报警与保护动作。
5. 均衡功能观察：观察被动均衡功能对单体电压的均衡效果。
6. CAN 通讯诊断：通过 CAN 总线读取 BMS 与整车控制器、电机控制器交互的数据流。
7. 故障设置与诊断：设置单体断线、通讯异常等故障，依据报警信息完成诊断与复位。
实训项目九：电机驱动系统结构原理功能、测量、常见故障和排除方法
实训目标：掌握电驱动传动系统结构原理，学会参数测量与常见故障排除。
1. 结构认知：认识电机与控制器、单级变速器、传动系统等真实器件的安装位置与连接关系。
2. 功能演示：空载状态下操作前进、后退、高低速控制，观察驱动系统各项功能。
3. 静态测量：用万用表在检测端口测量三相绕组直流电阻、相间绝缘、对地绝缘。
4. 动态监控：通过上位机软件读取电机转速、电压、电流、扭矩等实时数据流。
5. 加载测试：操作模拟加载控制器，观察不同负载下电机参数变化。
6. 故障设置与排除：设置控制器或电机典型故障，按故障现象定位并排除。
实训项目十：电子油门踏板工作原理和引脚定义、常见故障和更换
实训目标：掌握电子油门踏板工作原理与引脚定义，学会常见故障判断与更换。
1. 安全断电并验电，确认回路无电。
2. 原理认知：认识电子油门踏板位置传感器工作原理与各引脚定义（供电、信号、搭铁）。
3. 静态测量：用万用表测量踏板供电电压与信号线状态。
4. 动态验证：踩下踏板，观察信号电压随踏板行程的变化规律与上位机显示的油门开度。
5. 故障设置与排除：设置信号缺失、卡滞等故障，判断故障原因。
6. 更换练习：按规范更换电子油门踏板，复测确认信号恢复正常。
实训项目十一：电动真空泵、真空压力传感器模块工作原理和引脚定义、常见故障和更换方法
实训目标：掌握电动真空泵与真空压力传感器的工作原理、引脚定义及故障更换方法。
1. 安全断电并验电，确认回路无电。
2. 原理认知：认识电动真空泵与真空压力传感器在制动助力系统中的作用及引脚定义。
3. 静态测量：用万用表测量真空泵供电与真空压力传感器供电、信号输出。
4. 动态验证：上电后观察真空泵启停与真空度变化，记录传感器输出信号。
5. 故障设置与排除：设置真空泵不工作、传感器信号异常等故障，定位并排除。
6. 更换练习：按规范更换电动真空泵或传感器，复测确认系统恢复正常。
实训项目十二：刹车能量回收系统结构原理功能
实训目标：理解刹车能量回收系统的工作原理，掌握回收状态观察与诊断方法。
1. 原理认知：认识制动能量回收的电路路径与母线、电机能量回馈关系。
2. 功能演示：车辆行驶工况下踩下刹车，通过上位机观察制动能量回收时电流与扭矩变化。
3. 仪表观察：通过多功能仪表观察制动回收时的电池状态参数变化。
4. 故障设置与诊断：设置回收功能异常故障，分析回收失效原因并排除。
实训项目十三：电机匀速工况下转速、电压、电流、扭矩等参数变化关系
实训目标：掌握匀速工况下电机各参数的变化规律与测量方法。
1. 连接上位机软件，确认数据流读取正常。
2. 设定稳定油门，使电机进入匀速运行工况。
3. 记录匀速工况下电机转速、电压、电流、扭矩等参数。
4. 改变负载或车速，多次记录并绘制参数变化关系，分析匀速工况规律。
实训项目十四：电机加速工况下转速、电压、电流、扭矩等参数变化关系
实训目标：掌握加速工况下电机各参数的变化规律与测量方法。
1. 连接上位机软件，确认数据流读取正常。
2. 快速增大油门开度，使电机进入加速工况。
3. 记录加速过程中电机转速、电压、电流、扭矩等参数的变化曲线。
4. 对比不同加速强度下的参数变化，分析加速工况对电机与电池的影响。
实训项目十五：电机减速工况下转速、电压、电流、扭矩等参数变化关系
实训目标：掌握减速工况下电机各参数的变化规律与能量回收表现。
1. 连接上位机软件，确认数据流读取正常。
2. 松开油门或施加制动，使电机进入减速工况。
3. 记录减速过程中电机转速、电压、电流、扭矩等参数变化及再生制动状态。
4. 对比不同减速强度下的参数变化，分析减速工况能量回收规律。
实训项目十六：电机不转动情况的故障分析及排除
实训目标：掌握电机不转故障的系统排查思路与排除方法。
1. 故障现象确认：记录电机不转的同时仪表、指示灯与报警信息。
2. 安全检查：确认电源总开关、急停开关、维修开关状态，验电确认回路安全。
3. 按序排查：依次检查高压互锁、BMS 状态、控制器供电、油门信号、CAN 通讯与电机本体。
4. 定位故障：用检测端口和万用表、上位机软件逐步测量，缩小故障范围。
5. 排除故障：对确定的故障点进行修复或更换。
6. 复测确认：恢复上电试运行，确认电机正常转动、参数恢复正常后结束实训。
