新能源汽车底盘展示实训台｜纯电动轿车底盘解剖教学设备｜新能源底盘实训｜课普达
参考图片：
产品概述

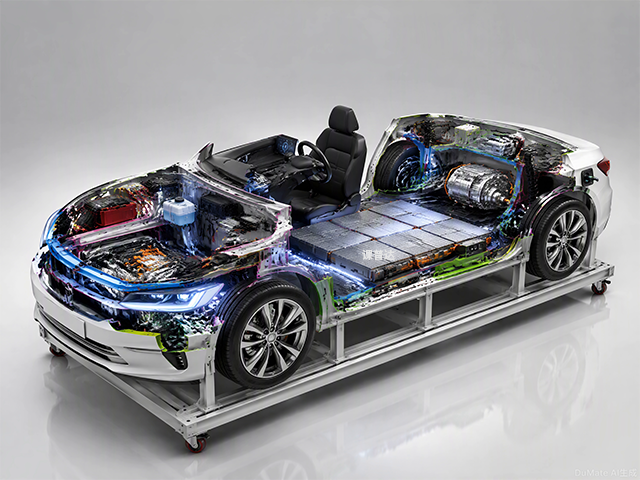

本产品为新能源汽车底盘展示实训台（产品型号：KPD-8785632），以北汽纯电动轿车为原型，将一台可正常运行的整车改装为解剖教具车。设备保留原车所有功能，解剖切割去除上部装饰覆盖件，对整车主要部件进行局部剖切处理并作着色处理，使内部结构清晰外露，同时不破坏各部分的结构联系。
实训台完整展示纯电动汽车底盘系统的组成结构，包括电池包、驱动电机、电动空调压缩机、PTC 加热器、电动助力转向系统、灯光系统、雨刮系统等新能源核心部件。整车所有功能可正常运行，可通过原车仪表显示整车动态与静态信号参数（能量监视器画面、车速、档位显示与各工况指示灯等）。适用于纯电动动力整车理论和维修实训的教学需要。

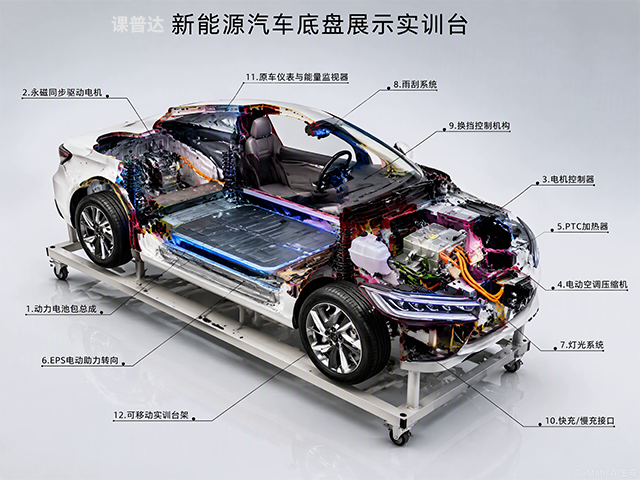

设备组成
| 序号 | 组成系统/部件 | 说明 |
|---|---|---|
| 1 | 电池包总成 | 动力电池组，展示电池模组布置与结构 |
| 2 | 驱动电机 | 永磁同步电机，展示电机结构与工作原理 |
| 3 | 电机控制器 | 驱动电机控制单元，展示高压电控系统 |
| 4 | 电动空调压缩机 | 电动压缩机，展示新能源空调系统 |
| 5 | PTC 加热器 | 电加热暖风系统核心部件 |
| 6 | 电动助力转向系统（EPS） | 电动助力转向机及控制器 |
| 7 | 灯光系统 | 前大灯、转向灯、制动灯、尾灯等 |
| 8 | 雨刮系统 | 刮水电机、喷水电机及控制开关 |
| 9 | 换挡控制机构 | 电动汽车档位控制（P/R/N/D） |
| 10 | 充电系统 | 快充接口 + 慢充接口 |
| 11 | 原车仪表 | 显示能量监视器、车速、档位、工况指示灯 |
| 12 | 解剖展示台架 | 高温喷塑可移动台架，带自锁脚轮 |
| 13 | 解剖部位照明 | LED 灯光照明，突出显示解剖效果 |
产品特点
原车功能完整保留：纯电动轿车整车结构完整，各控制系统、传感器、执行器齐全，可正常运行，真实反映整车工作状态；
原车仪表实时显示：可通过原车仪表显示整车动态与静态信号参数，如能量监视器画面、车速、档位显示与各工况指示灯等；
精密解剖工艺：采用线切割和激光切割加工，切面平整，过渡自然；大面积深层次合理解剖，使内部结构表露无遗，同时不破坏各部分的结构联系；
局部剖切着色处理：整车主要部件局部剖切处理，并作着色处理；不同细节用不同颜色标识，色彩多样，配搭合理，便于识别各部件结构；
防锈防腐处理：剖切面采用防锈处理，磷化、高温烘烤等工艺使色彩坚固亮丽、过渡自然；
复杂表面处理：采用电镀、研磨、高压水砂喷射等复杂工艺，产品美观大方；
灯光照明突出：增加解剖部位 LED 灯光照明，突出显示解剖效果，便于夜间或光线不足环境下的教学展示；
可移动展示台架：采用高温喷塑可移动台架，美观大方、安全可靠、方便教学；带自锁脚轮，移动灵活、固定稳妥；
结构关联清晰可见：可以清楚观察到汽车内部结构及关联，满足了解汽车结构和工作原理的教学需要；
新能源核心部件全覆盖：完整展示电池包、驱动电机、电动空调、PTC 加热器、电动助力转向等新能源汽车核心部件。
技术参数
| 项目 | 参数 |
|---|---|
| 产品名称 | 新能源汽车底盘展示实训台 |
| 产品型号 | KPD-0000000 |
| 产品品牌 | 课普达 |
| 原型车型 | 北汽纯电动轿车 |
| 车辆类型 | 纯电动轿车底盘解剖展示 |
| 解剖方式 | 局部剖切 + 着色处理 |
| 切割工艺 | 线切割 + 激光切割 |
| 表面处理 | 电镀、研磨、高压水砂喷射、磷化、高温烘烤 |
| 照明配置 | 解剖部位 LED 灯光照明 |
| 台架材质 | 钢结构，高温喷塑处理 |
| 移动装置 | 可移动台架，带自锁脚轮 |
| 整车功能 | 保留原车所有功能，可正常运行 |
| 显示系统 | 原车仪表（能量监视器、车速、档位、工况指示灯） |
| 核心部件 | 电池包、驱动电机、电机控制器、电动空调压缩机、PTC 加热器、EPS、灯光、雨刮、换挡、充电系统 |
| 适用对象 | 职业院校、培训机构新能源整车教学 |
实训项目
纯电动汽车的结构组成认知与总体布局；
纯电动汽车的控制策略认知与系统分析；
纯电动汽车的工作原理学习与能量流动分析；
电池包的组成结构认知与模组布置观察；
动力电池类型识别与电池管理系统（BMS）功能认知；
驱动电机结构认知与永磁同步电机工作原理；
电机控制器功能认知与高压电控系统分析；
电动汽车的换挡控制原理与档位操作（P/R/N/D）；
快充接口结构认知与快充原理学习；
慢充接口结构认知与慢充原理学习；
快充与慢充的特点对比及各自优缺点分析；
电动空调压缩机的结构原理认知；
PTC 加热器的工作原理与暖风系统分析；
汽车空调的结构组成与制冷/制热循环认知；
电动助力转向（EPS）的工作原理与结构认知；
灯光系统控制原理与各灯具功能检测；
雨刮系统控制原理与刮水/喷水功能检测；
能量监视器画面识读与整车能量状态分析；
车速信号检测与档位显示功能认知；
各工况指示灯含义识别与故障预警学习；
整车高压系统安全认知与操作规范；
解剖部位结构观察与部件关联分析；
线切割/激光切割解剖工艺认知；
剖切面着色处理与部件颜色标识识别；
新能源汽车底盘展示实训台日常维护与保养。
