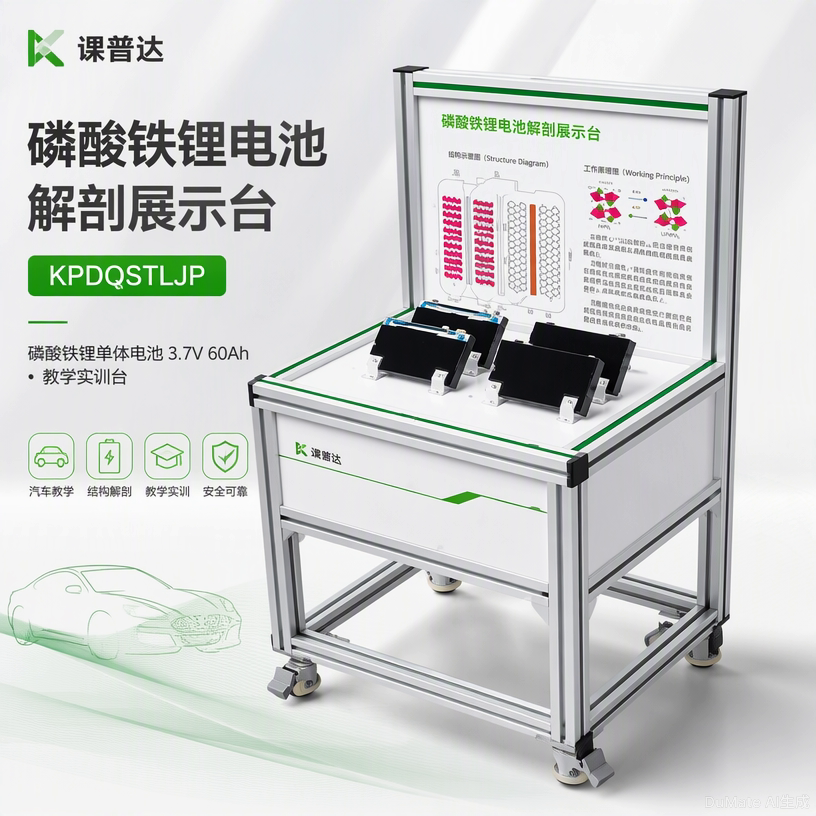

磷酸铁锂电池解剖展示台
产品概述
展示台以电动汽车用磷酸铁锂电池实物为基础，采用线切割、激光切割等工艺进行局部解剖，可清楚展示电池内部结构，方便进行工作原理等教学。台架由平台与立放教板组成，教板绘制电池内部结构图及原理图，并完整介绍单体电池基本知识，使学员快速掌握磷酸铁锂动力电池基本参数与结构特点，是新能源汽车动力电池实训的理想教学设备。
设备组成
序号组成数量规格/说明
①磷酸铁锂单体电池4 个3.7V 60Ah，实训平台教学展示
②解剖完整单体电池2 件线切割/激光切割工艺，真实再现内部结构
③立放教学板1 块铝塑板基材，UV 打印内部结构图及原理图
④移动式台架1 台欧标工业铝型材，6 个带自锁万向脚轮
产品特点
真实电芯解剖：以电动汽车用磷酸铁锂电池实物为基础，线切割、激光切割等工艺局部解剖，真实再现电池内部结构；
结构可视化教学：解剖单体电池配合立放教板，内部结构图、原理图一目了然，学员可快速掌握电池基本参数；
原厂电路图标准：系统电路图 UV 打印，完全遵循原厂维修手册电路图绘制拼接而成，教学内容规范严谨；
台架牢固耐用：高强度欧标工业铝型材制作，磨砂氧化处理，辅以防撞胶条装饰，坚固耐用、外观美观；
移动定位灵活：底部安装 6 个万向脚轮，脚轮带自锁装置，可固定位置，方便实训室内灵活布置；
承重性能优秀：尼龙材料一次合成承重轮，高承重、高耐磨，双轴承设计承重均匀、耐压抗冲击；
面板材质可靠：主面板采用铝塑板，耐候、耐磨、耐高温、高强度、耐腐蚀，适应实训教学高频使用；
安全认知培养：结合动力电池安全知识点开展教学，帮助学员建立锂电池安全操作意识；
参数实测教学：单体电池置于平台，可直观了解磷酸铁锂动力电池电压与基本参数；
适用场景广泛：适用于职业院校、培训机构新能源汽车专业动力电池结构与原理教学。
技术参数
项目参数
产品名称磷酸铁锂电池解剖展示台
产品品牌课普达
产品型号KPDQSTLJP
产品编号874213
台架尺寸长 0.8m × 宽 0.6m × 高 1.1m
框体材质欧标工业银色铝型材 / 磨砂氧化
主面板材质铝塑板（耐候、耐磨、耐高温、高强度、耐腐蚀）
侧面板材质铝塑复合板（耐候、耐腐蚀、高强度、耐高温）
系统电路图喷绘UV 打印（遵循原厂维修手册电路图）
承重轮尼龙材料一次合成，双轴承设计，高承重、高耐磨
单体电池规格磷酸铁锂 3.7V 60Ah × 4 个
脚轮配置万向脚轮 × 6，带自锁装置
实训项目
一、结构认知类
磷酸铁锂电池组成结构学习；
解剖电池正极、负极、隔膜、电解液结构辨识；
电池壳体与极柱结构认知；
卷绕与叠片工艺结构观察对比；
解剖电池内部构造与实物对照教学；
动力电池包（PACK）基本结构认知。
二、工作原理与参数类
磷酸铁锂电池充放电工作原理学习；
单体电池电压与基本参数测量；
电池容量（Ah）概念认知教学；
电池内阻与放电特性认知；
单体电池成组串并联连接方式学习；
电池管理系统（BMS）基本功能认知。
三、安全规范类
锂电池安全使用与操作规范学习；
锂电池热失控风险与防护认知；
电池拆解安全防护与工具使用规范；
动力电池运输、储存与报废规范认知。
四、检测与维护类
单体电池端电压测量实训；
电池开路电压检测实训；
电池外观检查与极柱状态判断；
电池一致性概念与成组匹配要求认知；
退役电池梯次利用与回收基础认知。
五、应用拓展类
新能源汽车高压系统组成认知；
磷酸铁锂与三元锂电池特性对比学习；
动力电池在整车中的安装与防护认知。
