产品概述
本产品为五菱佳辰N15A发动机翻转架与起动试验一体化平台，以五菱佳辰N15A发动机总成（经翻新处理的真实实物）为基础，集发动机翻转拆装、真实工况运行、电控故障诊断、智能考核评价四大功能于一体。实训平台可真实模拟发动机加速、减速、启动等各种工况，既可进行发动机拆装与大修工艺实训，也可通过检测端子、OBD诊断座进行静态检测与故障诊断，同时配备智能化故障设置系统与汽车教学考试平台，实现"教、学、做、考"一体化教学。
平台配备7寸以上智能故障显示终端，可实时读取车速、转速等信息并进行智能故障设置；智能终端内含维修技术资料、高清视频、考核软件等教学资源。汽车教学考试平台支持教师管理、学生管理、题库管理、试卷组成、考试管理等功能，内置1000道新能源汽车试题、不少于10个车型维修手册电子版、不少于50个新能源汽车相关教学视频。
适用于职业院校汽车发动机结构与维修、故障诊断与检测、技能大赛实训考核等课程教学。
设备组成
| 类别 | 组成内容 |
|---|---|
| 动力系统 | 五菱佳辰N15A发动机总成（翻新处理）、三元催化器、发动机电脑（ECU）、节气门总成、点火系统、发电机、进排气系统 |
| 传动系统 | 齿传动机构 |
| 检测系统 | 实训检测面板（含检测端子，可检测传感器/执行器/ECU/电源控制单元管脚电信号） |
| 显示系统 | 7寸以上智能故障显示终端；全液晶汽车仪表多功能显示屏（实时显示动力传递过程、车速、机油压力灯、电控系统故障指示灯） |
| 诊断系统 | OBD-II诊断座（支持专用/通用型汽车解码器） |
| 控制保护 | 油门控制装置；电源总开关；水箱防护罩；飞轮防护罩 |
| 移动系统 | 移动台架（钢结构焊接，表面喷涂工艺处理）；带自锁脚轮装置 |
| 智能考核系统 | 智能化故障设置系统V1.0（安卓APP+WiFi无线通讯） |
| 教学平台 | 汽车教学考试平台（内置1000道新能源汽车试题、10+车型维修手册、50+教学视频） |
| 配套工具 | 详细维修手册及正时拆装工具；3套大修包（密封件、活塞及活塞环、大小瓦、气门及气门油封、正时系统组件、全套螺栓及垫片等） |
产品特点
四合一一体化设计：集发动机翻转拆装、真实工况运行、电控故障诊断、智能考核评价于一体，满足"教、学、做、考"全流程教学需求；
真实可运行发动机：采用五菱佳辰N15A发动机总成（翻新处理），零部件齐全，可真实模拟加速、减速、启动等各种工况；

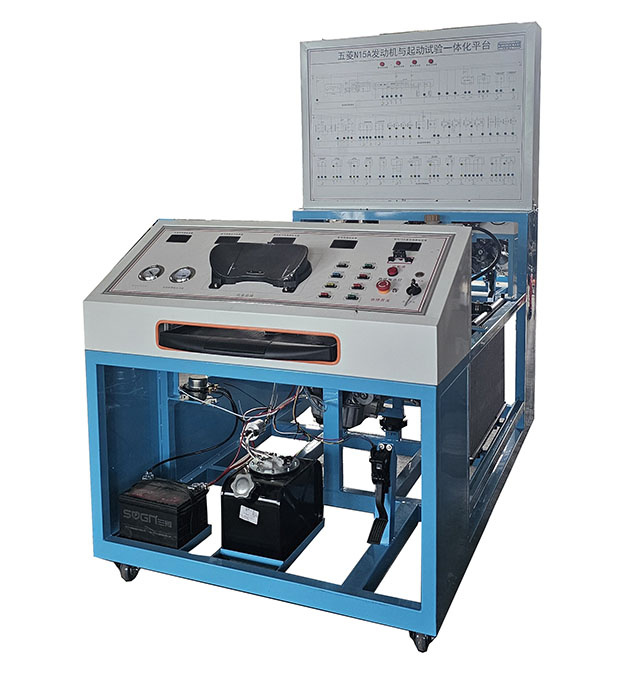

彩色电路原理图：实训平台面板上绘有彩色喷绘电路图，学员可直观对照电路图和发动机实物，认识和分析控制系统工作原理；
全液晶仪表显示：配备全液晶汽车仪表多功能显示屏，实时显示动力传递过程、车速、机油压力灯、电控系统故障指示灯等参数变化；
全面参数检测：面板上安装有检测端子，可直接检测各传感器、执行器、发动机控制单元、电源控制单元管脚的电阻、电压、电流、频率信号等；
OBD深度诊断：安装有OBD-II诊断座，可连接专用或通用型汽车解码器，对发动机、变速器、电源等电控系统进行读取故障码、清除故障码、读取数据流等自诊断功能；
油门工况模拟：配备油门控制装置，可方便对发动机进行加速、减速工况模拟；
完善安全防护：配备电源总开关、水箱防护罩、飞轮防护罩等安装保护装置，钢结构焊接底座带自锁脚轮，移动灵活、安全可靠；
智能故障考核系统（安卓APP）：
WiFi无线连接：每台设备故障设置系统具有WiFi热点功能，教师终端和学生终端通过WiFi实时连接，无需接线；
密码管理：教师终端具有独立管理密码，支持故障类型、考核时间、故障名称、故障恢复测试时间、学生成绩等操作；
故障名称编辑：故障点名称支持在线修改，可根据教学需求自定义编辑；
考核时间设置：教师可设置考试时间，按下"考试"按钮即可开考，考试过程中可取消考试；学生交卷后系统自动阅卷，教师可查看每位学生成绩；
三种故障设置：支持"通"、"断"和"间歇故障"三种设置，间歇故障通断时间可单独设定；单块控制板支持16个信号设置，可多块组合使用；
成绩自动统计：学生答题完成后点击交卷，系统自动上传成绩至教师终端，成绩报表包含教学设备名称、考核时间、答题时间、考核题目、学生答题记录等；
单人/多人考核模式：单人模式适用于期末实训考试或考证（答题正确故障恢复，错误保持）；多人模式适用于多人同时考核（同一考题多种答案，提交后故障不自动恢复）；
故障恢复测试：学生答题结束后系统自动进入故障恢复功能，答题正确故障自动恢复，答题错误不恢复；恢复测试时间可由教师根据考核难度修改；
汽车教学考试平台：
技术参数
功能完善：具有教师管理、学生管理、题库管理、试卷组成、考试管理、历史查询、分数查阅、考试统计等功能；
灵活答题：学员登录考试界面后答题内容不分先后顺序，可随意操作，每项成绩互不影响；
考试全流程管理：包括新建考试、查看和修改考试、密码设置（按学号自动分配）、随机选题、分发试卷、开始考试、结束考试、成绩统计、考试结果管理及考生答卷详情；
完整记录打分：学生答卷每个典型流程中的每个答题参数都能完整记录，系统自动打分，按试题要求自动换算为百分制；支持随机抽取考试，抽取数量和机制由管理员自由设置；
免安装运行：同一网络环境下，学员无需下载APP或安装软件，通过教师端发送的网页链接或二维码即可进入系统学习或考试；
批量管理：支持批量上传录入学员信息、试题、课件、电子版教材；批量导出学生成绩；
丰富资源：平台内置1000道新能源汽车试题、不少于10个车型维修手册电子版、不少于50个新能源汽车相关教学视频；电子教材、实训指导书、工作页、视频、动画等教师可批量上传与更新。
| 项目 | 参数 |
|---|---|
| 产品名称 | 五菱佳辰N15A发动机翻转架与起动试验一体化平台 |
| 产品品牌 | 课普达 |
| 外形尺寸 | 约1200×1100×1800 mm（长×宽×高） |
| 发动机型号 | 五菱佳辰N15A（翻新处理实物） |
| 发动机零部件 | 发动机总成、三元催化、发动机电脑、节气门、点火系统、发电机、进排气系统等 |
| 传动机构 | 齿传动机构 |
| 显示终端 | 7寸以上智能故障显示终端 |
| 诊断接口 | OBD-II诊断座 |
| 检测端子 | 面板安装，可检测传感器/执行器/ECU/电源控制单元 |
| 移动装置 | 带自锁脚轮 |
| 底座材质 | 钢结构焊接，表面喷涂工艺处理 |
| 智能终端配置 | CPU：Intel十一代N5105四核处理器；内存：DDR4 8G；硬盘：512G固态硬盘；屏幕：≥23.8英寸 |
| 故障设置系统 | 智能化故障设置系统V1.0（安卓APP+WiFi） |
| 考核模式 | 单人模式/多人模式 |
| 故障类型 | 通/断/间歇故障（通断时间可设定） |
| 控制板信号 | 单块16个信号，可多块组合 |
| 考试平台 | 汽车教学考试平台（1000道新能源汽车试题、10+车型维修手册、50+教学视频） |
| 配套资料 | 详细维修手册及正时拆装工具 |
| 配套耗材 | 3套大修包（密封件、活塞及活塞环、大小瓦、气门及气门油封、正时系统组件、全套螺栓及垫片等） |
实训项目
发动机总体结构认知与组成识别；
发动机拆装工艺实训（缸盖、活塞、曲轴、凸轮轴等）；
发动机大修工艺实训（测量、研磨、更换密封件等）；
发动机正时系统拆装与对正实训；
发动机工作原理认知（进气、压缩、做功、排气四冲程）；
发动机静态检测实训（气缸压力、气门间隙、活塞环开口间隙等）；
发动机动态运行工况实训（启动、怠速、加速、减速）；
发动机电控系统认知（ECU、传感器、执行器）；
传感器信号检测实训（电阻、电压、电流、频率信号）；
执行器驱动检测实训；
发动机控制单元（ECU）管脚电信号检测；
电源控制单元管脚电信号检测；
OBD-II诊断座连接与解码器操作实训；
故障码读取、清除与数据流分析；
发动机常见故障诊断与排除（点火系统、燃油系统、进气系统）；
电控系统故障指示灯识别与含义学习；
机油压力检测与润滑系统故障诊断；
冷却系统检测与温度传感器信号分析；
油门控制装置操作与发动机工况响应测试；
发动机翻转架操作与360°翻转拆装实训；
智能化故障设置系统操作（教师终端故障设置）；
WiFi连接与安卓APP考核系统操作；
故障名称编辑与考核时间设置实训；
单人考核模式操作（期末考试/考证场景模拟）；
多人考核模式操作（多人同时答题场景模拟）；
故障恢复测试与答题正确性验证；
考核成绩查询与报表导出实训；
汽车教学考试平台教师管理功能操作；
题库管理与试卷组成实训；
学员信息管理批量上传与导出实训；
新能源汽车试题在线学习与答题；
车型维修手册电子版查阅与学习；
新能源汽车教学视频观看与学习；
技能大赛实训考核综合训练。
