产品概述

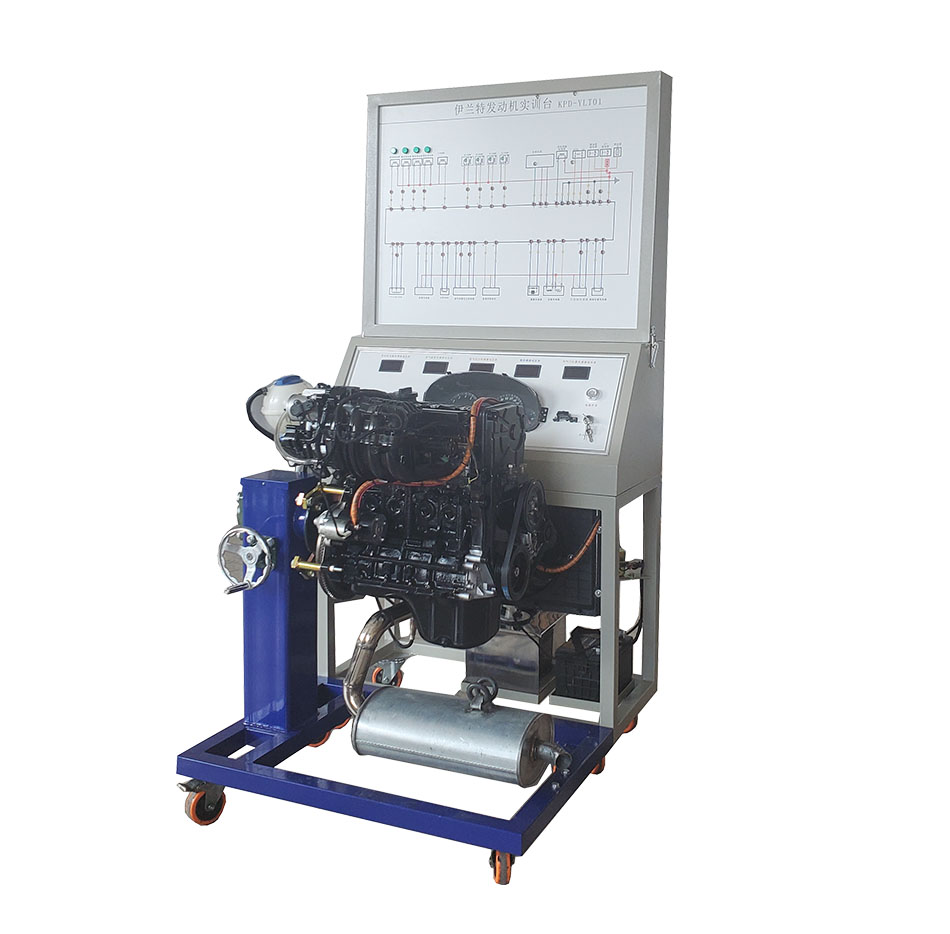

本产品以现代伊兰特电控汽油发动机总成为核心，由拆装翻转台架与发动机控制检测台两部分组成，构成一套集拆装实训、真机运行、故障诊断于一体的综合型发动机实训设备。拆装翻转台架支持发动机 360° 翻转，方便学员进行拆卸与装配实训；装配完成后对接控制检测台，即可真实起动运行发动机，对起动、冷车怠速、热车怠速、慢加速、正常加速、急加速、正常减速、急速减速等多种工况进行实操训练，检验装配效果。同时可进行发动机电控系统检测、故障设置与排除等实训。适用于中高等职业院校及培训机构开展汽车电喷发动机构造与维修、电控系统故障诊断与排除等实训教学。
设备组成
伊兰特电控汽油发动机总成 × 1 台（含所有传感器与相关附件）；
拆装翻转台架主体（含 360° 翻转机构、自锁装置、接油盘）× 1 台；
发动机控制检测台 × 1 台（含供油系统、蓄电池、一体化控制面板）；
移动脚轮（带自锁装置）× 1 组。
产品特点
拆装+运行双模式：由拆装翻转台架与发动机控制检测台两部分组成，拆装台架支持 360° 翻转与任意角度锁止，方便解体与装配实训；装配完成后对接控制检测台，即可真实起动运行发动机，验证装配效果；
完整供油与供电系统：控制检测台配备供油系统（油箱、油泵、油门操纵机构等）及蓄电池，无需外接油源电源即可独立运行；
一体化控制面板：面板设有点火开关、数显仪表、发动机电控单元、诊断座、油泵工作状态指示灯、点火和喷油频率指示灯、电源总开关、保险丝、继电器、检测电压表及故障设置装置；
实时参数显示：数显仪表实时显示发动机转速、水温、蓄电池电压，LED 灯显示防盗指示灯、机油压力过低故障灯，高亮 LED 灯实时显示执行器工作状态（点火、喷油器工作频率及怠速电机开度等）；
完整教学图解：配有彩色发动机电控系统元件结构图、电路结构及工作原理图，以及各电路插头的结构图、针脚标识图和名称，便于学员直观对照学习；
直接检测与信号分析：与电脑针脚一致的外接式检测端子，可直接检测各传感器、执行器的电阻、电压、电流、频率信号，无需破线；
多工况运行实训：发动机运转正常，可进行起动、冷车怠速、热车怠速、慢加速、正常加速、急加速、正常减速、急速减速等多种工况实操训练，充分展示电喷汽油发动机组成结构和工作过程；
故障设置与考核功能：支持电控系统故障设置、排除与考核，通过诊断座可连接通用或专用解码器，实现故障码读取、数据读取、波形分析、执行元件测试等自诊断检测实验；
线束对接可靠：拆装翻转台架与控制检测台线束采用航空用插头对接，坚固耐用美观；
分区合理、安全系数高：根据教学内容进行分区，各功能区清晰明了；整体工业造型，结构合理，安全系数高。
技术参数
| 项目 | 参数 |
|---|---|
| 发动机总成 | 现代伊兰特电控汽油发动机 |
| 结构组成 | 拆装翻转台架 + 发动机控制检测台 |
| 工作电压 | 直流 12V |
| 油箱容积 | 5L |
| 翻转方式 | 360° 轴向翻转，带自锁装置 |
| 线束对接 | 航空用插头对接 |
实训项目
电喷发动机工作运行演示、教学与实验；
发动机拆装与装配实训（拆装翻转台架）；
各传感器信号检测与模拟实验；
电控系统故障设置、排除、实训与考核；
发动机电喷系统与解码仪通讯、故障码读取、信号波形采集分析；
发动机多种工况实操训练（起动、怠速、加速、减速等）。
