产品概述

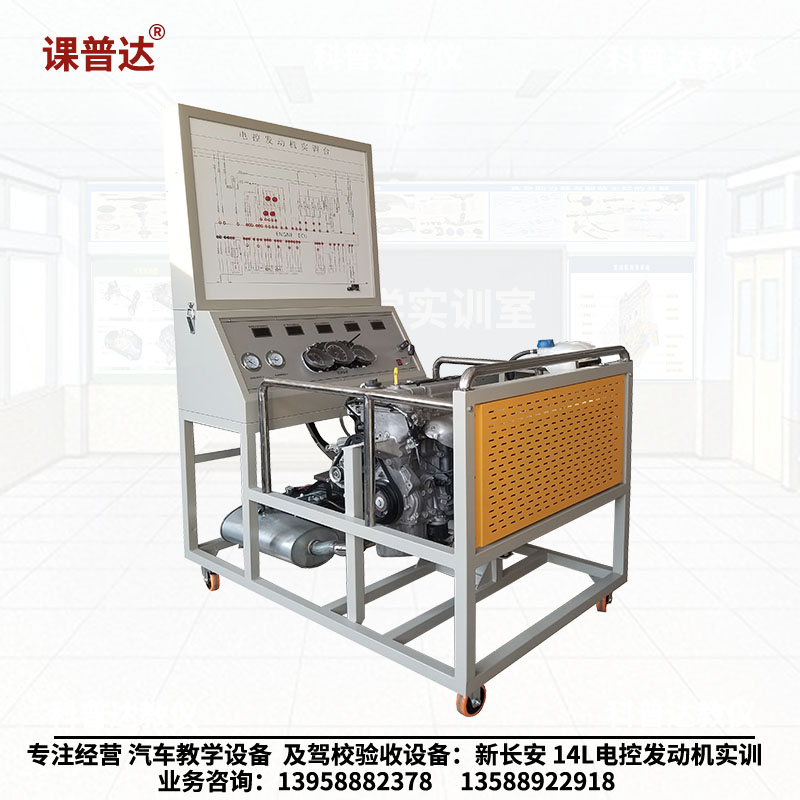

本产品采用长安 1.4L 电控汽油发动机总成，配套完整的冷却系统、进气机构、排气机构、点火系统、燃油喷射系统以及所有传感器与执行器，装配于一体化实训台架上，构成一套真实可运行的电喷发动机实训设备。控制台集成 ECU、数显仪表、OBDII 诊断座、检测端子与故障考核系统，支持发动机真实启动运行、传感器信号实时检测、电控系统故障诊断与波形分析。适用于中高等职业院校及培训机构开展汽车电喷发动机构造与维修、电控系统故障诊断与排除等实训教学。
设备组成
长安 1.4L 电控汽油发动机总成 × 1 台（含冷却系统、进气机构、排气机构、点火系统、燃油喷射系统及所有传感器与执行器）；
实训台架主体（含底座、防护围栏）× 1 台；
一体化控制面板（含数显仪表/原车仪表、ECU、点火开关、OBDII 诊断座、保险丝、继电器、检测电压表）× 1 套；
检测端子区 × 1 套；
手动油门装置 × 1 套；
移动脚轮（带自锁装置）× 1 组。
产品特点
真实可运行的电喷发动机：完整展示电喷汽油发动机组成结构和工作过程，包含冷却系统（水箱、散热电子扇）、进气机构（空气滤清器、节气门总成、进气歧管）、排气机构（排气歧管、排气管）、点火系统（火花塞、高压线、分电器）及燃油喷射系统；
一体化控制面板：面板设有数显仪表/原车仪表、发动机控制电脑 ECU、点火开关、OBDII 诊断座、保险丝、继电器、检测电压表，每个零部件均标明名称，便于教学演示；
实时参数显示：数显表可显示冷却液温度、发动机转速、蓄电池电压，配备进气支管真空表、燃油压力表，数字式显示器实时反映发动机运行状态；
完整教学图解：面板印有彩色发动机电控系统元件结构图、电路结构及工作原理图，以及各电路插头的结构图、针脚标识图和名称，方便学员直观对照；
直接检测与信号分析：面板上设有检测端子，可直接检测各传感器、执行器的电阻、电压、电流、频率信号，无需破线；
故障设置与考核功能：支持电控系统故障设置、排除与考核，可连接专用或通用型汽车解码器，实现读取故障码、波形分析等发动机自诊断功能；
安全防护与移动设计：配备电源总开关、防护围栏等安全保护装置；底座钢性结构焊接，表面高档金属漆喷涂，耐蚀性好；带自锁脚轮装置，移动灵活。
技术参数
项目 参数
产品型号 KPD-CA1.4
产品编号 8523121
发动机总成 长安 1.4L 电控汽油发动机
工作电源 DC 12V
燃油标号 依发动机型号
油箱容积 5L
工作温度 -40℃～50℃
保养间隔 60 天
实训项目
电喷发动机工作运行演示、教学与实验；
各传感器信号检测与模拟实验；
电控系统故障设置、排除、实训与考核；
专用解码器检测：读取故障码、特殊系统修复；
专用示波器检测：有源/无源传感器信号波形检测、点火波形检测分析。
