产品概述

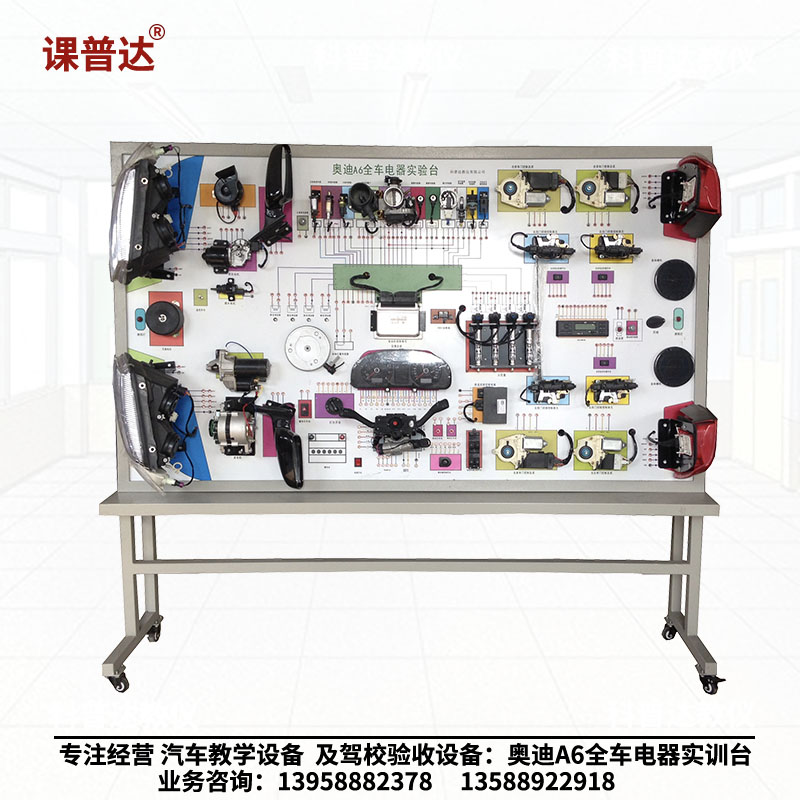

本产品以奥迪全车电器系统实物为基础，构成一套完整的轿车级全车电器综合实训设备。系统涵盖启动系统、充电系统、灯光照明系统、信号系统、雨刮系统、组合仪表等典型电器模块，支持12V直流工况演示。适用于中高等职业院校及培训机构开展轿车全车电器系统构造与维修、故障诊断与排除等实训教学。
设备组成
蓄电池、电源总开关、电源保险丝 × 1 套；
起动系统（起动机、驱动电机）× 1 套；
充电系统（发电机、调节器）× 1 套；
点火系统 × 1 套；
全车电器系统示教面板 × 1 块（含点火开关、保险丝盒、组合仪表、组合开关、灯光照明系统、信号系统、雨刮系统电器、相关继电器/保险丝）；
外接式检测端子 × 1 套；
工作状态LED显示灯 × 1 套；
连接线 × 1 套；
彩色完整车身电器系统结构组成图和电路原理图 × 1 套。
产品特点
轿车电器系统完整展示：按原车基本位置顺序排列电器系统部件，不同部件均标有名称，充分展示整车电器系统的结构和工作原理；
彩色教学图解：配有彩色的车身电器系统结构组成图和电路原理图，便于对车身电器系统的结构组成和电路工作原理进行教学；
动态运行演示：配备各相关辅助控制装置，可如原车一样实际演示起动、充电、灯光、仪表、雨刮等全套整车电器设备的工作原理和过程；可显示燃油表、水温表、制动信号、冷却液液位及机油压力指示等；
无损检测功能：通过外接式检测端子，可无损线束直接在面板上进行各传感器、执行器和电路参数的检测与分析；数字电压表可代替万用表测量相关电压值；
实时工况指示：仪表显示各信号指示灯，LED灯实时显示执行器工作状态；
分区合理、结构稳固：根据教学内容进行分区，各功能区清晰明了；工业造型合理，整体结构牢固，安全系数高。
技术参数
项目参数
产品型号KPD-QDDQX
产品编号8516121
产品名称汽车电器实训台
适用车型奥迪
电气系统12V 直流
外形尺寸1600×700×1800 mm（长×宽×高）
实训项目
轿车全车电器系统结构认知；
起动系统正常工作与故障演示；
充电系统工作原理与故障检测；
点火系统演示（点火快慢及故障情况）；
组合开关功能检测（点火启动/转向/雨刮/喷水/变光/停车灯/喇叭）；
车灯开关操作（小灯/大灯/雾灯/危险报警灯）；
仪表系统演示（发动机转速/时速/燃油表/水温表/制动信号/冷却液液位/机油压力指示）；
灯光系统演示（大灯/小灯/前后雾灯/转向灯/制动灯/倒车灯/牌照灯/内部照明灯）；
雨刮清洁系统演示（刮水电机/喷水电机）；
全车电器系统电路检测与故障诊断；
继电器/保险丝检测与更换；
数字电压表测量实训。
