产品概述

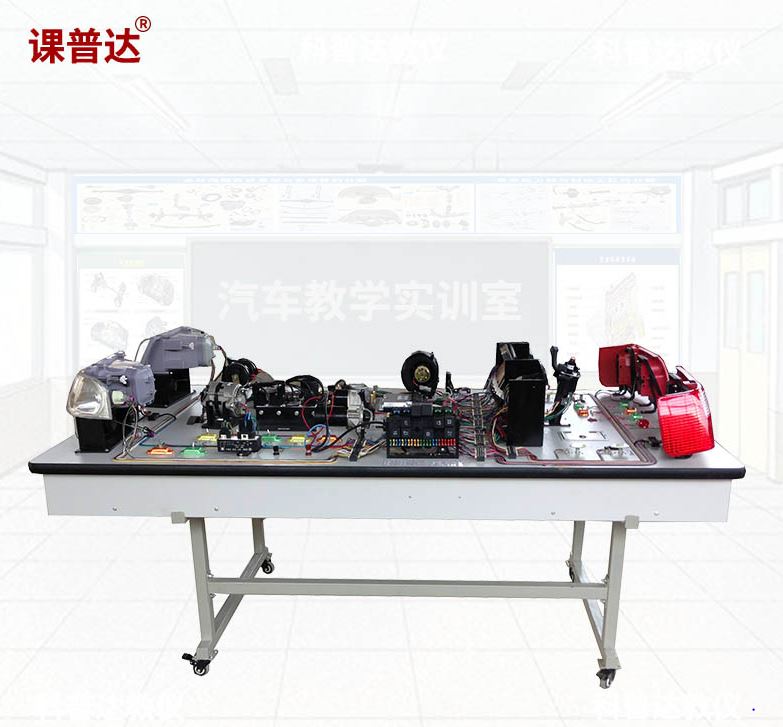

本产品为桑塔纳时代超人全车电路实训台（产品型号：KPD-SX16，产品编号：8710351），以桑塔纳2000GSI 型轿车全车电器系统实物为基础，按照汽车标准电器线路用真实部件安装而成。实训台完整展示灯光系统、仪表系统、充电系统、起动系统、电动车窗系统、雨刮系统、中央继电器保险丝盒、点火系统、发动机电控喷油系统、音响系统、发动机冷却系统等全车低压电器设备的组成结构、工作原理及故障诊断方法。
系统配备透明有机玻璃油箱与透明回油管路，可直观观察各喷油器喷油过程及节气门对喷油量的影响；发动机点火系统可直观展示火花塞点火情况；仪表信号通过各传感器采用模拟信号驱动显示。同时配备故障设置盒总成，教师可对实训台上任何一部件设置线路故障，学员通过万用表及专用检测设备检测故障原因并进行排除，满足全车电器系统的结构认知、工作原理演示、故障诊断与排除等教学需求。
适用于中高等职业院校和培训机构的汽车全车电器构造与维修、汽车电控技术、汽车故障诊断等课程的教学与实训。
设备组成
序号 组成系统/部件 说明
1 灯光系统 前大灯、雾灯、转向灯、制动灯、倒车灯、牌照灯、内部照明灯
2 仪表系统 组合仪表，通过传感器模拟信号驱动显示
3 充电系统 发电机、电压调节器、充电指示灯
4 起动系统 起动机、起动继电器、起动控制电路
5 电动车窗系统 四门电动车窗升降电机及控制开关
6 雨刮系统 刮水电机、喷水电机、雨刮继电器及间歇控制
7 中央继电器保险丝盒 全车继电器与保险丝集中配电盒
8 点火系统 点火线圈、火花塞、点火控制电路，可直观观察点火情况
9 发动机电控喷油系统 电控汽油喷射系统，含喷油器、节气门体、燃油泵
10 音响系统 车载收音机/CD 播放器及扬声器
11 发动机冷却系统 冷却风扇、水温传感器、冷却液循环管路
12 OBD-II 电脑诊断座 支持专用/通用型汽车解码器连接诊断
13 点火开关 实车点火开关，控制各电器系统电源分配
14 检测端子 外接式检测端子，便于万用表测量电压/电流/电阻
15 故障设置盒总成 教师可设置全车任何部件的线路故障
16 透明油箱 有机玻璃材质，可直观观察喷油过程
产品特点
真实桑塔纳2000GSI全车电器：按照汽车标准电器线路用真实部件安装而成，系统完整、部件齐全，与实车一致；
电控喷油系统直观演示：配备透明有机玻璃油箱与透明回油管路，可直观观察各喷油器喷油过程、节气门开度对喷油量的影响，以及喷油泵断路故障现象；
点火系统可视化：发动机点火系统可直观展示火花塞跳火情况，便于学员理解点火时刻与能量传递；
仪表信号模拟驱动：仪表信号通过各传感器采用模拟信号驱动，真实反映发动机转速、车速、水温、燃油量等参数变化；
全车故障设置功能：配备故障设置盒总成，教师可对实训台上任何一部件设置线路故障（断路/短路/接触不良），学员通过万用表及专用检测设备检测故障原因；
无损检测实训：外接式检测端子分布于各系统电路节点，学员可直接用万用表测量电压、电流、电阻，无需破线，保护设备同时培养规范检测习惯；
OBD-II 深度诊断：安装有 OBD-II 电脑诊断座，可连接专用或通用型汽车解码器，读取故障码、清除故障码、读取数据流；
灯光系统故障模拟：灯光照明系统由各实物开关和模拟开关控制，可设置线路故障进行诊断排除实训；
起动充电系统检测：起动充电系统各线路接头可检测电压及电流，支持故障设置与诊断；
优质工艺台架：实训台采用优质钢材框架，表面静电喷涂处理，防锈美观；面板采用铝塑板材质，电路原理图彩色喷绘，清晰耐磨。
技术参数
项目 参数
产品名称 桑塔纳时代超人全车电路实训台
产品型号 KPD-SX16
产品品牌 课普达
产品编号 8710351
适用车型 桑塔纳2000GSI
外形尺寸 2200×1100×850 mm（长×宽×高）
工作电压 AC220V
工作频率 50/60Hz
功率 350W
使用环境温度 -5℃～40℃
使用环境湿度 ≤80%
演示功能 桑塔纳2000GSI型电控汽油喷射系统完整演示
油箱材质 透明有机玻璃
回油管路 透明管路，直观观察喷油过程
故障设置 故障设置盒总成（全车任何部件线路故障）
检测方式 外接式检测端子 + 万用表测量
诊断接口 OBD-II 电脑诊断座
台架材质 优质钢材框架，静电喷涂处理
面板工艺 铝塑板 + 彩色电路原理图喷绘
实训项目
汽车全车电器系统总体结构认知与组成识别；
桑塔纳2000GSI 全车电器线路布置特点认知；
汽车标准电器线路识读与分析方法；
灯光系统结构认知与各灯具功能检测；
前大灯、雾灯、转向灯、制动灯、倒车灯功能测试；
灯光照明系统线路故障设置与诊断排除；
仪表系统结构认知与各仪表显示功能识别；
水温表、燃油表、转速表、车速表信号检测与校准；
仪表信号模拟驱动原理与传感器信号分析；
充电系统结构认知与工作原理演示；
发电机拆装与检测实训；
电压调节器功能检测与调整实训；
充电系统线路故障设置与诊断排除；
起动系统结构认知与工作原理演示；
起动机拆装与检测实训；
起动继电器功能检测与触点检查；
起动系统线路故障设置与诊断排除；
发动机点火系统结构认知与工作原理；
点火线圈、火花塞检测与点火情况观察；
点火正时检测与点火能量分析；
点火系统故障设置与诊断排除；
发动机电控喷油系统结构认知；
透明油箱喷油过程观察与喷油器工作检测；
节气门开度对喷油量影响观察实训；
喷油泵断路故障模拟与诊断；
燃油供给系统压力检测与流量分析；
电动车窗系统结构认知与功能检测；
四门电动车窗升降电机检测与开关控制实训；
雨刮系统结构认知与工作原理演示；
刮水电机检测与间歇控制功能测试；
喷水电机检测与喷嘴调整实训；
中央继电器保险丝盒结构认知与电路保护原理；
音响系统结构认知与功能检测；
发动机冷却系统结构认知与工作原理；
冷却风扇、水温传感器检测与信号分析；
点火开关功能检测与各档位电源分配识别；
外接式检测端子使用方法与万用表测量实训；
OBD-II 诊断座连接与解码器操作实训；
故障码读取、清除与数据流分析；
故障设置盒操作与全车线路故障设置实训；
全车电器系统综合故障诊断与排除；
桑塔纳时代超人全车电路实训台日常维护与保养。
