产品概述

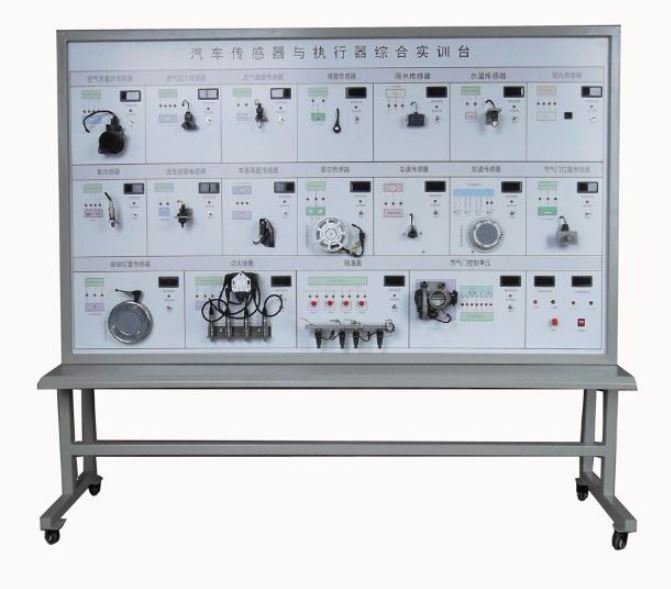

本产品为汽车发动机传感器、执行器实训台（产品型号：kpd-qc70，产品编号：8712322），以大众电控系统传感器、执行器实物为基础，由移动台架与示教面板两部分组成。实训台将发动机电控系统中 18 种核心传感器与执行器做成独立模块，每个模块均配备实物、彩色结构和电路工作原理图及外接式检测端子，完整展示发动机电控系统的组成结构、工作原理及故障诊断方法。
系统通过发动机控制电脑（ECU）、防盗电脑、点火控制系统与各类传感器、执行器组合成完整的发动机电控回路，配备调速电机驱动，可如原车一样实际工作，真实反映各种工况下传感器信号变化引起执行器工作状态改变的过程。同时配备 OBD-II 诊断座，支持通用或专用诊断仪进行动态数据流读取、波形分析、故障码读取与清除等自诊断实训。
适用于中高等职业学院和培训机构的汽车发动机传感器、执行器构造与维修、发动机电控技术、汽车故障诊断等课程的教学与实训。
设备组成
类别 组成内容
移动台架 故障与考核器、直流 12V 电源、漏电安全保护装置、万向自锁脚轮
示教面板 点火锁总成、发动机控制电脑（ECU）、发动机防盗电脑
传感器模块 曲轴位置传感器、凸轮轴位置传感器、节气门位置传感器、水温传感器、氧传感器、爆震传感器、空气流量计、进气压力传感器、进气温度传感器、轮速传感器、车速传感器、阳光传感器、雨水传感器、车身高度传感器、霍尔传感器
执行器模块 燃油泵传感器、节气门体、碳罐电磁阀、点火线圈、火花塞、喷油器
检测系统 数字式检测参数表、彩色电路图和原理图、外接式检测端子
诊断系统 OBD-II 诊断座（支持通用/专用诊断仪）
产品特点
模块化教学设计：每种传感器或执行器做成一个独立模块，每个模块均配备实物、彩色传感器/执行器结构和电路工作原理图、外接式检测端子，便于学员对照实物进行结构和工作原理的教学；
动态运行演示：通过 ECU、防盗电脑、控制系统与传感器、执行器组合成完整的发动机电控系统，配备调速电机驱动，可如原车一样实际工作，真实反映各种工况时传感器的工作状况变化引起执行器工作状况的改变；
真实喷油点火演示：真实演示喷油器工作和点火系统工作，通过调速装置可体现不同转速情况下的点火和喷油频率变化情况；
彩色原理图教学：面板上绘有彩色的发动机传感器、执行器结构和电路工作原理图，便于学员对照实物识读电路、分析工作原理；
全面检测功能：直观的电控系统原理图配合外接式检测端子，利用数字式检测参数表或其它仪器仪表可进行各传感器、执行器和电路参数的检测与分析；
OBD-II 自诊断：通过 OBD-II 诊断座，使用通用或专用诊断仪可进行读取动态数据流、读取波形、读取故障码、消除故障码、系统登陆等自诊断实训；
安全防护完善：自带漏电保护开关、电源保险丝，具有较高的安全系数，确保实训操作安全可靠；
优质面板工艺：采用 4mm 厚优质铝板，进口优质高强度高粘性铝塑板 UV 印刷，耐较大温差（-30℃～60℃），耐磨、防潮、耐腐蚀、不易变形、寿命长；
坚固台架结构：面板柜使用优质冷轧钢板折弯成型，无缝焊接，与移动台架为可分离结构，便于拆装；台架采用国标管材，无缝焊接，台面及侧板使用优质冷轧钢板折弯成型；金属表面采用高温喷塑处理，漆面坚固美观；
轻便移动设计：重量 120kg，配备万向自锁脚轮，移动灵活、固定稳妥。
技术参数
项目 参数
产品名称 汽车发动机传感器、执行器实训台
产品型号 kpd-qc70
产品品牌 课普达
产品编号 8712322
适用系统 大众电控系统传感器、执行器
传感器数量 15 种（曲轴/凸轮轴/节气门/水温/氧/爆震/空气流量/进气压力/进气温度/轮速/车速/阳光/雨水/车身高度/霍尔）
执行器数量 6 种（燃油泵/节气门体/碳罐电磁阀/点火线圈/火花塞/喷油器）
工作电压 DC12V
电源配置 直流 12V 电源（配漏电安全保护装置）
重量 120kg
面板材质 4mm 厚优质铝板 + 铝塑板 UV 印刷
面板工艺 耐温差（-30℃～60℃），耐磨、防潮、耐腐蚀
台架材质 国标管材 + 优质冷轧钢板，高温喷塑处理
面板柜结构 冷轧钢板折弯成型，无缝焊接，与移动台架可分离
检测方式 数字式检测参数表 + 外接式检测端子
诊断接口 OBD-II 诊断座
移动装置 万向自锁脚轮
实训项目
发动机电控系统总体结构认知与组成识别；
发动机控制电脑（ECU）功能认知与管脚识别；
发动机防盗电脑功能认知与防盗匹配原理；
点火锁总成结构认知与档位识别（OFF/ON/START）；
空气流量传感器结构认知与检测实训；
进气压力传感器结构认知与检测实训；
进气温度传感器结构认知与检测实训；
节气门位置传感器结构认知与检测实训；
轮速传感器结构认知与检测实训；
爆震传感器结构认知与检测实训；
雨水传感器结构认知与检测实训；
曲轴位置传感器结构认知与检测实训；
车身高度传感器结构认知与检测实训；
霍尔传感器结构认知与检测实训；
水温传感器结构认知与检测实训；
车速传感器结构认知与检测实训；
阳光传感器结构认知与检测实训；
氧传感器结构认知与检测实训；
碳罐电磁阀结构认知与驱动检测实训；
点火线圈结构认知与点火波形检测实训；
喷油器结构认知与喷油脉冲检测实训；
节气门控制单元结构认知与匹配实训；
燃油泵传感器结构认知与供油压力检测；
传感器信号电压/电阻/频率测量实训；
执行器驱动信号检测与响应时间测量；
数字式检测参数表使用与读数实训；
外接式检测端子连接与仪器仪表使用；
OBD-II 诊断座连接与诊断仪操作实训；
故障码读取、清除与动态数据流分析；
传感器动态数据流读取与波形分析；
执行器功能测试与驱动电流测量；
发动机电控系统综合故障诊断与排除；
发动机传感器、执行器实训台日常维护与保养。
