产品概述

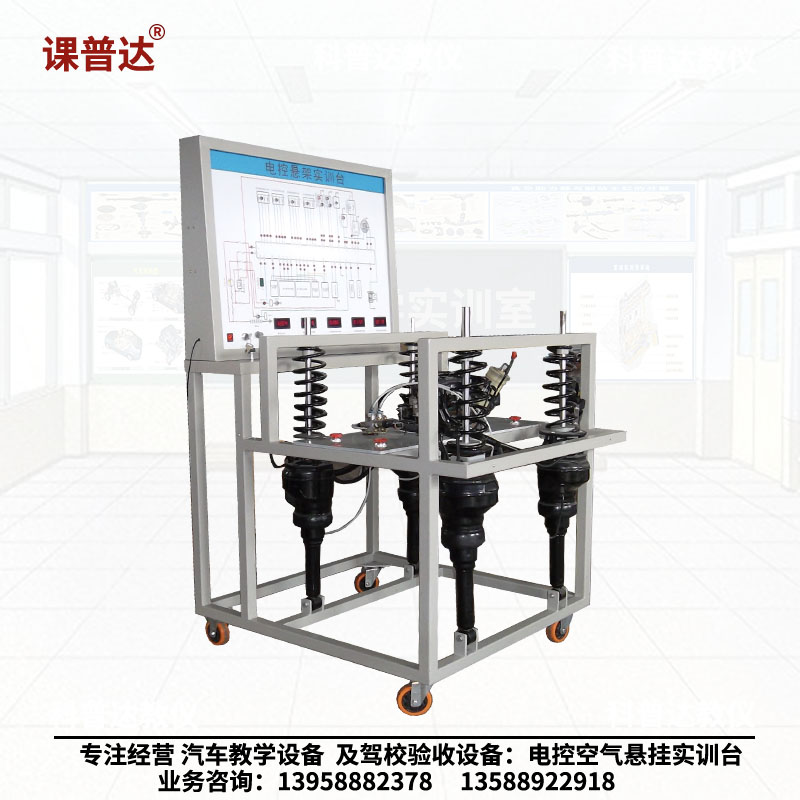

本产品以丰田 LS400 电控空气悬架系统实物为基础，构成一套真实可运行的汽车空气悬架综合实训设备。系统涵盖空气悬架 ECU、压缩机、高度控制阀、高度控制继电器、前后悬挂控制执行器、前后高度控制传感器、高度控制开关等核心模块，支持车身高度调节、减震器硬度控制、故障自诊断等完整功能演示。适用于中高等职业院校及培训机构开展汽车电控空气悬架系统构造与维修、故障诊断与排除等实训教学。
设备组成
丰田 LS400 空气悬架 ECU × 1 个；
压缩机 × 1 台；
1号高度控制阀 × 1 个；
2号高度控制阀 × 1 个；
高度控制继电器 × 1 个；
左右前悬挂控制执行器 × 2 个；
左右后悬挂控制执行器 × 2 个；
左右前高度控制传感器 × 2 个；
左右后高度控制传感器 × 2 个；
高度控制开关 × 1 个；
各种模拟开关信号装置 × 1 套；
电脑诊断仪 × 1 套；
专用万用表 × 1 个；
智能化故障设置和考核系统接口 × 1 套；
OBD 诊断座 × 1 个；
移动机架 × 1 台。
产品特点
真实可运行的空气悬架系统：采用丰田 LS400 原车电控空气悬架系统，充分展示汽车空气悬架系统的组成结构和工作原理；
高度与硬度实时调节：操纵高度控制开关或调节任意悬架高度，空气悬架 ECU 控制压缩机、高度控制电磁阀、悬架减震器硬度控制器等执行元件工作，真实演示车身高度调节和减震器硬度控制的工作过程；
彩色喷绘电路图面板：实训台面板上绘有彩色喷绘电路图，喷绘图由有机玻璃保护，学员可直观对照电路图和实物，认识和分析汽车空气悬架系统的工作原理；
直接检测与信号分析：实训台面板上安装有检测端子，可直接在面板上检测空气悬架系统各电路元件的电信号，如电阻、电压、电流、频率信号等；
故障自诊断功能：实训台面板上安装有故障指示灯，可通过短接线来闪烁故障码实现系统的自诊断功能；配备诊断座，可连接电脑诊断仪进行故障码读取与清除；
智能化故障考核：配备智能化故障设置和考核系统接口，支持故障设置与考核教学。
技术参数
| 项目 | 参数 |
|---|---|
| 产品型号 | KPD-dp17 |
| 产品编号 | 8513631 |
| 产品名称 | 电控空气悬架系统实训台 |
| 适用车型 | 丰田 LS400 |
| 悬架类型 | 电控空气悬架 |
| 电源 | 交流 220V / 直流 12V |
| 工作温度 | -40℃～50℃ |
实训项目
电控空气悬架系统结构认知与组成部件识别；
空气悬架 ECU 功能与工作原理认知；
压缩机工作原理与运行检测；
高度控制阀工作原理与高度调节实训；
悬挂控制执行器工作原理与硬度调节实训；
高度控制传感器信号检测与校准；
高度控制开关操作与车身高度调节实训；
空气悬架系统故障码读取与清除；
空气悬架系统电路检测与信号分析；
故障设置与排除实训；
空气悬架系统自诊断功能操作。
