产品概述

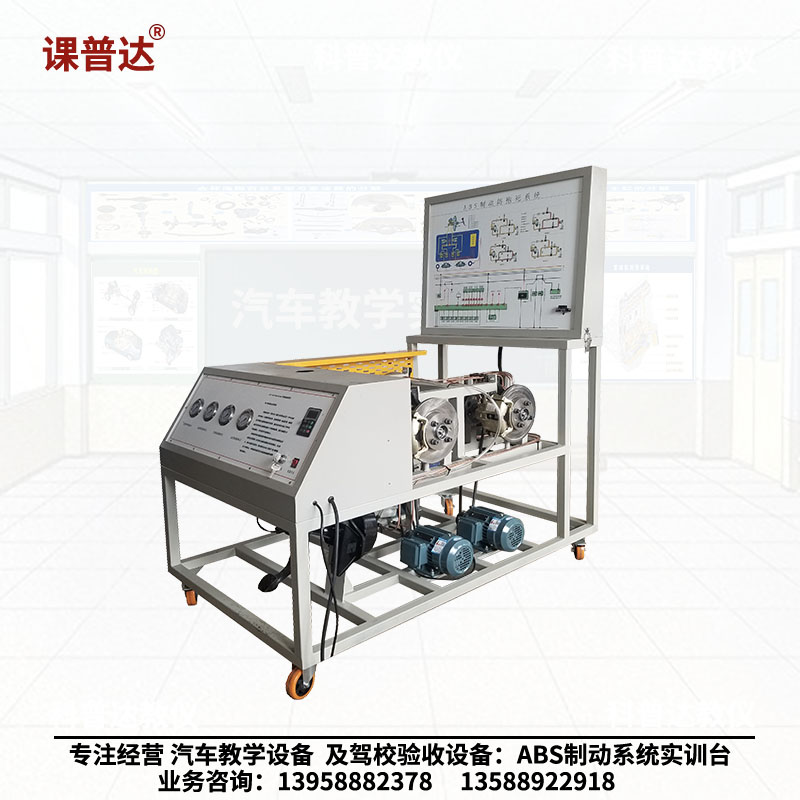

本产品以 ABS 防抱死制动系统实物为基础，由移动台架、控制台和测量面板三部分组成，构成一套完整的汽车 ABS 制动综合实训设备。系统涵盖制动踏板、制动总泵/分泵、ABS 泵、ABS 控制电脑 ECU、轮速传感器、前后制动装置、传动半轴等完整制动链，通过三相电动机带动前后轴运转模拟真实路面行驶，踩下制动踏板可真实感受 ABS 工作时的踏板反弹作用。配备四轮独立油压表、LED 液压泵状态指示、ABS 故障灯及 OBDII 诊断座，支持故障码读取、数据流分析、执行元件测试等完整诊断实训。适用于中高等职业院校及培训机构开展汽车 ABS 系统构造与维修、制动安全实训教学。
设备组成
ABS 防抱死制动系统总成 × 1 套（含制动踏板、制动总泵和分泵、ABS 泵、ABS 控制电脑 ECU、轮速传感器、前后制动装置、传动半轴、管路）；
变频调速电机（4KW）× 1 台；
传动皮带盘 × 4 个；
传动轴 × 1 套；
真空助力器 × 1 个；
点火开关 × 1 个；
LED 指示灯（液压泵工作状态）× 1 套；
ABS 故障灯 × 1 个；
OBDII 诊断座 × 1 个；
变频电机调速控制装置 × 1 套；
四轮油路压力表 × 1 套；
DC12V 电源及电路安全保护装置 × 1 套；
集成电路故障设置器 × 1 套；
ABS 制动系统组成结构图和电路图 × 1 套；
外接式电脑/传感器/执行器检测端子 × 1 套。
产品特点
完整 ABS 系统结构展示：把 ABS 系统整套完整的部件和控制系统及辅助装置按合理的位置排布，充分展示 ABS 系统的结构组成，便于理解 ABS 系统的结构和工作原理；
彩色教学图解与电路检测：面板上有 ABS 系统的结构和电路工作原理图及 ABS 液压工作图，可直接在电路图上检测 ABS 电路，进行各元件的参数测量和故障诊断分析；
真实行驶制动模拟：用三相电动机带动前后轴运转，模拟汽车在路面行驶，踩下制动踏板，在制动碟将要抱死时，ABS 系统开始工作，在制动踏板上明显感受到不断的反弹作用，充分展示 ABS 防抱死制动系统的工作过程；
多工况车速模拟：可模拟 ABS 制动系统在不同车速时工作的全过程，便于理解 ABS 系统并不是在任何车速都起作用；制动时也可模拟单个车轮速度与另 3 个车轮速度不一样时 ABS 的工作状况；
真空助力制动：通过真空助力器制动，使 ABS 系统演示过程更轻松，贴近实车制动脚感；
四轮油压实时显示：指针表实时显示 4 个制动分泵油压，充分反映制动总泵和制动分泵的压力变化；ABS 系统工作时，各个车轮的制动压力表指针不停摆动，表现 ABS 工作时系统不停的施压和泄荷工作过程；
LED 工况指示：LED 灯显示液压泵的工作状态；ABS 故障灯实时反映 ABS 电控系统工作状况，当 ABS 故障灯亮时，表示 ABS 电控部分有故障，制动时 ABS 失效，系统以常规制动方式进行；
OBDII 自诊断功能：通过 OBDII 诊断座，利用专用检测仪器进行读码、消码、读取数据流、动态波形显示等实验；
外接端子直接检测：外接式的电脑、传感器和执行器检测端子，可使用专用仪器进行整个 ABS 电控系统参数的检测和分析。
技术参数
| 项目 | 参数 |
|---|---|
| 产品型号 | KPD-ABS |
| 产品编号 | 8512121 |
| 产品名称 | 汽车ABS实训台 |
| 重量 | 310kg |
| 电源 | 交流 380V、直流 12V |
| 电机功率 | 4kw |
实训项目
ABS 电控系统结构认识；
故障码调取和清除；
数据流的读取与分析；
执行元件测试；
ABS 系统电控元器件测量；
ABS 系统工作信号测量；
故障设置与排除；
系统排空试验；
ABS 系统工作与不工作对比试验；
ABS 系统的组成与原理。
