产品概述

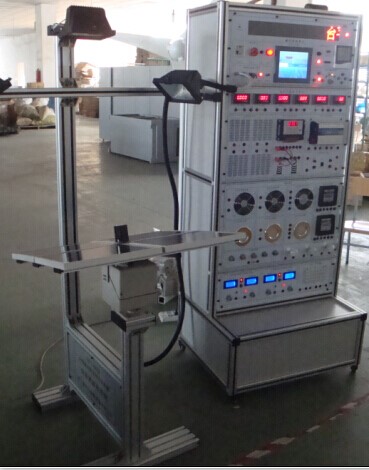

本产品为太阳能光伏发电实训系统平台（基础版），由双轴跟踪系统、实验台两部分组成，构成一套入门级光伏发电综合实训设备。系统涵盖 4 块 10W 太阳能电池板阵列、多功能双轴跟踪机构、模拟光源控制系统、8 吋触摸屏监控系统、PWM 太阳能控制器（12V/24V 自动切换）、铅酸蓄电池组、100W 正弦波离网逆变器、环境监测模块及基础交直流负载等核心模块，各系统采用模块化设计。支持光伏电池板特性测试、双轴跟踪控制、蓄电池充放电管理、离网逆变、基础负载应用等全流程实训。适用于职业院校新能源光伏发电技术入门教学与基础技能训练。
设备组成
| 类别 | 组成内容 |
|---|---|
| 光伏发电系统 | 4 块 10W 太阳能电池板阵列（单块：开路电压 21.9V，短路电流 0.88A，工作电压 17.5V，工作电流 0.57A，尺寸 336×308×25mm，重量 1.4KG）；多功能双轴跟踪机构（交流电机/直流步进电机+减速机构，手动/自动/遥控三种模式，水平回转 0-360°，俯仰 0-90°，精度 ±0.5°）；模拟光源控制系统（大功率投光灯，光谱接近太阳光） |
| 实验台 | 铝木结构后倾式设计，加厚工业环氧树脂板面板；8 吋工业触摸屏监控（实时显示电压/电流/功率/频率/曲线）；环境监测模块（照度计、温度表、湿度表，单片机时钟系统）；智能数显通讯仪表（交直流电压/电流）；按键开关控制系统（模拟光源+双轴跟踪控制，带指示灯）；PWM 太阳能控制器（12V/24V 自动切换，过充/过放/短路/过载/防反接保护，PWM 脉宽调制充电，蓄电池电量 25%/50%/75%/100%指示，输出模式：普通/光控/时控/光控+时控）；铅酸免维护蓄电池组（12V 10AH）；正弦波离网逆变器（100W，DC10.5-15V/AC220V）；基础负载单元（DC12V 直流负载五组：感性 3 组+阻性 2 组；AC220V 交流负载四组：感性 1 组+阻性 3 组；可调电阻箱 10Ω-99.99K；USB 接口 5V 输出） |
产品特点
双轴跟踪三模式控制：采用光强自动跟踪控制和手动控制两种控制方式，实现太阳能电池板全自动跟踪；支持手动（四方向独立控制）、自动（向日葵式逐光追踪）、遥控三种工作模式，精度 ±0.5°；
模块化开放设计：各系统采用模块化设计，提供各种实训，加强学生动手能力；
工业级电池板阵列：采用多块工业级太阳能电池板，可进行串、并联组合，模仿 KW 级光伏发电系统的太阳能电池板系统组建；
真实工作环境监控：太阳能电池板工作环境监控（照度、温度、湿度），更接近实际工业级运用中太阳能电池板的使用；
高效 LED 路灯应用：专门设计高效 LED 节能路灯，可直接用于实验室夜间照明，展示光伏最广泛应用场景；
PWM 智能充电控制：控制器采用 PWM 脉宽调制充电方式，具备过充、过放、短路、过载、防反接等全自动保护，各种保护均不损坏器件；
触摸屏实时监控：8 吋触摸屏实时显示太阳能控制器输入/输出电压、电流、功率及动态曲线，蓄电池电压曲线，环境监测数据（温度/湿度/照度），光照强度动态曲线自动切换量程（225Lx/2250Lx/22500Lx/225KLx）；
基础负载完整配套：配备 DC12V 感性/阻性负载、AC220V 感性/阻性负载、可调电阻箱、USB 5V 输出，满足基础光伏应用实训；
工业铝型材结构：全套整体结构采用工业铝型材和双面白高密度板设计；产品面板采用环氧树脂面板制作，防止长时间变形。
技术参数
| 项目 | 参数 编号：8917653 |
|---|---|
| 产品名称 | 太阳能光伏发电实训系统平台 |
| 输入电源 | AC 220V±10%、50Hz |
| 电源功率 | ≤1KW |
| 漏电保护 | 动作电流 ≤30mA、动作时间 ≤0.1s |
| 工作环境 | 温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m |
| 实验台尺寸 | 1200×250×800 mm（长×宽×高） |
| 双轴跟踪系统 | 尺寸：1.2×0.85×1.8 m（长×宽×高）；跟踪精度：±0.5°；水平回转：360°；俯仰角度：180° |
| 太阳能电池板（单块） | 最大输出功率：10W；开路电压：21.9V；短路电流：0.88A；工作电压：17.5V；工作电流：0.57A；尺寸：336×308×25mm；重量：1.4KG |
| 蓄电池组 | 12V 10AH 铅酸免维护 |
| 控制器 | 系统电压：12V/24V 自动切换；充电方式：PWM 脉宽调制；保护功能：过充/过放/短路/过载/防反接 |
| 离网逆变器 | 功率：100W；输入：DC10.5-15V；输出：AC220V；波形：正弦波 |
实训项目
实验一、太阳能电池板特性实验系列
电池板开路电压测试实验；
电池板短路电流测试实验；
电池板 I-V 特性测试实验；
电池板最大输出功率计算实验；
电池板填充因子计算实验；
电池板转换效率测量实验；
开路电压与相对光强的函数关系；
短路电流与相对光强的函数关系；
电池板 P-V 特性测试实验；
电池板暗伏安特性测试实验；
组件输出特性测试实验；
串联电阻对填充因子的影响测试；
并联电阻对填充因子的影响测试；
电池光谱特性测试实验；
电池板的串联开路电压测试实验；
电池板的串联短路电流测试实验；
电池板的并联开路电压测试实验；
电池板的并联短路电流测试实验；
负载特性测试实验。
实验二、太阳能自动跟踪实验系列
逐日系统原理实验；
太阳光跟踪定位传感器原理实验；
环境对光伏转换影响实验；
跟踪控制器操作实验；
太阳能光控跟踪实验；
太阳能光控-时控跟踪实验；
电池组件环境监测实验。
实验三、太阳能蓄电池控制器实验系列
太阳能蓄电池充电控制实验；
控制器充放电保护实验；
蓄电池电压、电流测试实验；
蓄电池电量估测实验；
控制电池电流流入、输出实验；
控制器环境温度测量实验；
控制器光控-时控输出实验。
实验四、太阳能应用实验系列
太阳能交、直流风扇实验；
太阳能路灯实验；
太阳能警示灯实验；
太阳能充电器实验；
太阳能可变阻抗负载实验。
实验五、太阳能负载实验系列
最大输出电流实验；
最大输出功率实验；
在不同恒压状态下电流特性；
在不同恒流状态下电压特性。
实验六、太阳能光伏逆变器实验系列
逆变器的工作原理分析实验；
输出电压、电流测试实验；
最大输出功率的估算实验；
过载或短路保护演示实验；
输入电压防反接演示实验；
输入电压范围测试实验；
转换效率计算实验。
