产品概述

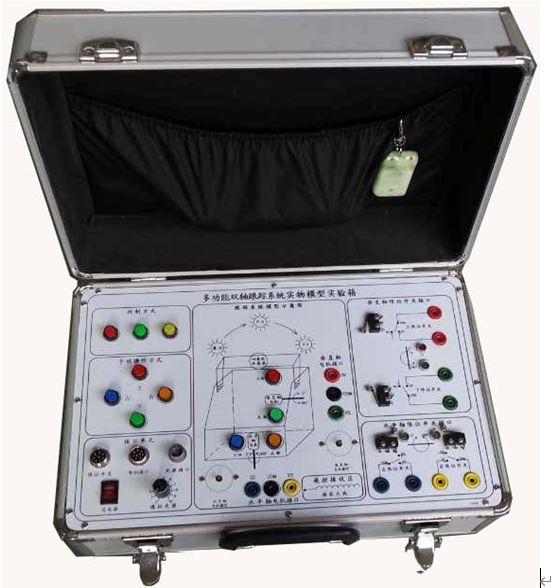

本产品为多功能双轴跟踪系统实物模型实验箱，由实训模型与实验箱体两部分组成，构成一套完整的太阳能双轴跟踪专项实训设备。实训模型采用铝制模具外壳，配备双轴交流减速电机、减速机构及方位角限位开关；实验箱体面板采用高强度绝缘环氧树脂板精密加工，字迹清晰明了、外观简洁大方。系统支持手动控制、全自动控制、无线遥控控制三种工作模式，跟踪方位角度可调，可配合光伏系统模型成套使用，也可不接模型单独使用。各单元模块化设计，一目了然，大大提高了学生对双轴跟踪系统的理解和应用。适用于职业院校新能源光伏发电技术、自动化控制、传感器应用等课程教学与技能训练。
设备组成
| 类别 | 组成内容 |
|---|---|
| 实训模型 | 铝制模具外壳；双轴交流减速电机（AC24V，10W，5r/min）；减速机构；方位角限位开关（水平 0-360°可调，俯仰 0-180°可调） |
| 实验箱体 | 铝合金外框加厚结构（43×28×18 cm，约 4KG）；加厚环氧树脂板面板，绝缘效果好、字迹清晰明了、造型简洁美观 |
| 控制单元 | 工作模式切换电路（DC12V/0.2A，三选一手动切换开关）；手动工作模式开关（自复式带灯按钮开关，配合互锁电路）；自动跟踪电路（DC12V+AC24V）；无线遥控电路（DC12V，传输距离 >10m，四键无线遥控器） |
| 驱动单元 | 双轴交流减速电机（AC24V，10W，5r/min）；电机转向指示灯（AC24V） |
| 传感单元 | 四象限光电传感器（自主研发，DC5V，提高跟踪精度及灵敏度）；控制电路（DC12V） |
| 限位单元 | 方位角限位开关（水平 0-360°/俯仰 0-180°，可调）；限位开关指示灯（AC24V） |
| 光源单元 | 模拟光源控制电路（AC220V，500W，光源强度/方位角度可调） |
| 接口单元 | 所有功能模块预留接线柱，便于测试电压和外接设备 |
产品特点
三模式控制：支持手动控制、全自动控制、无线遥控控制三种工作模式，各种工作模式有相应的指示灯指示，跟踪方位角度可调；
铝合金加厚结构：实验箱采用铝合金外框加厚设计，提高了产品的抗压性；实验面板采用加厚环氧树脂板，绝缘效果好、字迹清晰明了、造型简洁美观；
模块化开放设计：各系统模块化、开放化设计，各单元模块和各项功能都有品牌指示灯显示当前的操作功能，一目了然；
自带模拟光源：设备自带模拟光源，光源强度、方位角度可调，解决了在室内实验时无法对光源的控制问题；
互锁保护设计：单、双轴可同时工作，同轴相对的两个方位形成互锁，解决了同时按下时损坏设备的后顾之忧；
限位角度可调：实验模型上的限位开关角度可调（水平 0-360°，俯仰 0-180°），实验箱上的限位开关有限位指示灯显示；
状态实时指示：实验箱上的减速电机运行时都有相应的工作指示灯，所有功能模块都预留接线柱，便于测试电压和外接设备；
无线遥控无干扰：独特的无线遥控功能便于远程操作，各无线模块都有单独的地址编码，不会相互产生干扰；
自主研发传感器：采用自主研发的四象限光电传感器，提高了跟踪精度及灵敏度，跟踪精度 ±1°。
技术参数
| 项目 | 参数 编号：892132 |
|---|---|
| 产品名称 | 多功能双轴跟踪系统实物模型实验箱 |
| 输入电源 | AC220V±10%、50Hz |
| 电源功率 | ≤150W |
| 漏电保护 | 动作电流 ≤30mA、动作时间 ≤0.1s |
| 工作环境 | 温度-10℃～+40℃，相对湿度＜85%（25℃），海拔＜4000m |
| 实验箱尺寸 | 43×28×18 cm（长×宽×高） |
| 实训模型尺寸 | 20×20×35 cm（长×宽×高） |
| 重量 | 约 4KG |
| 工作模式 | 手动 / 自动 / 遥控三种 |
| 控制电路电源 | DC12V |
| 自动跟踪电路 | DC12V + AC24V |
| 无线遥控 | DC12V，传输距离 >10m，四键无线遥控器 |
| 交流减速电机 | AC24V，10W，5r/min |
| 四象限光电传感器 | DC5V，自主研发 |
| 跟踪精度 | ±1° |
| 水平限位角度 | 0-360°（可调） |
| 俯仰限位角度 | 0-180°（可调） |
| 模拟光源 | AC220V，500W |
实训项目
跟踪系统电路元器件的认识与检测；
跟踪系统电路原理分析与测试；
跟踪系统电路的设计与制作；
全自动跟踪系统的电路设计与编程；
手动控制模式操作与互锁电路测试；
自动跟踪模式（向日葵式逐光）工作原理与测试；
无线遥控模式操作与传输距离测试；
四象限光电传感器工作原理与灵敏度测试；
双轴交流减速电机驱动控制实训；
方位角限位开关调整与功能测试；
水平方向 0-360°跟踪范围测试；
俯仰角度 0-180°跟踪范围测试；
跟踪精度测试与误差分析（±1°）；
模拟光源强度调节与跟踪响应测试；
模拟光源方位角度调节与跟踪响应测试；
单轴/双轴工作模式切换实训；
同轴互锁电路功能测试与保护验证；
电机工作指示灯状态识别与故障判断；
限位开关指示灯功能测试；
接线柱电压测试与外接设备连接实训。
